7. Open de vergrendeling en koppel de kabel van het toetsenbord los van de systeemkaart.
8. Open de vergrendeling en koppel de touchpadkabel los van de systeemkaart.
9. Verwijder de tape waarmee de kabel van de I/O-kaart aan de systeemkaart is bevestigd.
10. Open de vergrendeling en koppel de kabel van de I/O-kaart los van de systeemkaart.
11. Verwijder de twee schroeven (M2x2) waarmee de systeemkaart aan de palmsteun- en toetsenbordeenheid wordt bevestigd.
12. Til de systeemkaart weg van de palmsteun- en toetsenbordeenheid.
De systeemkaart installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

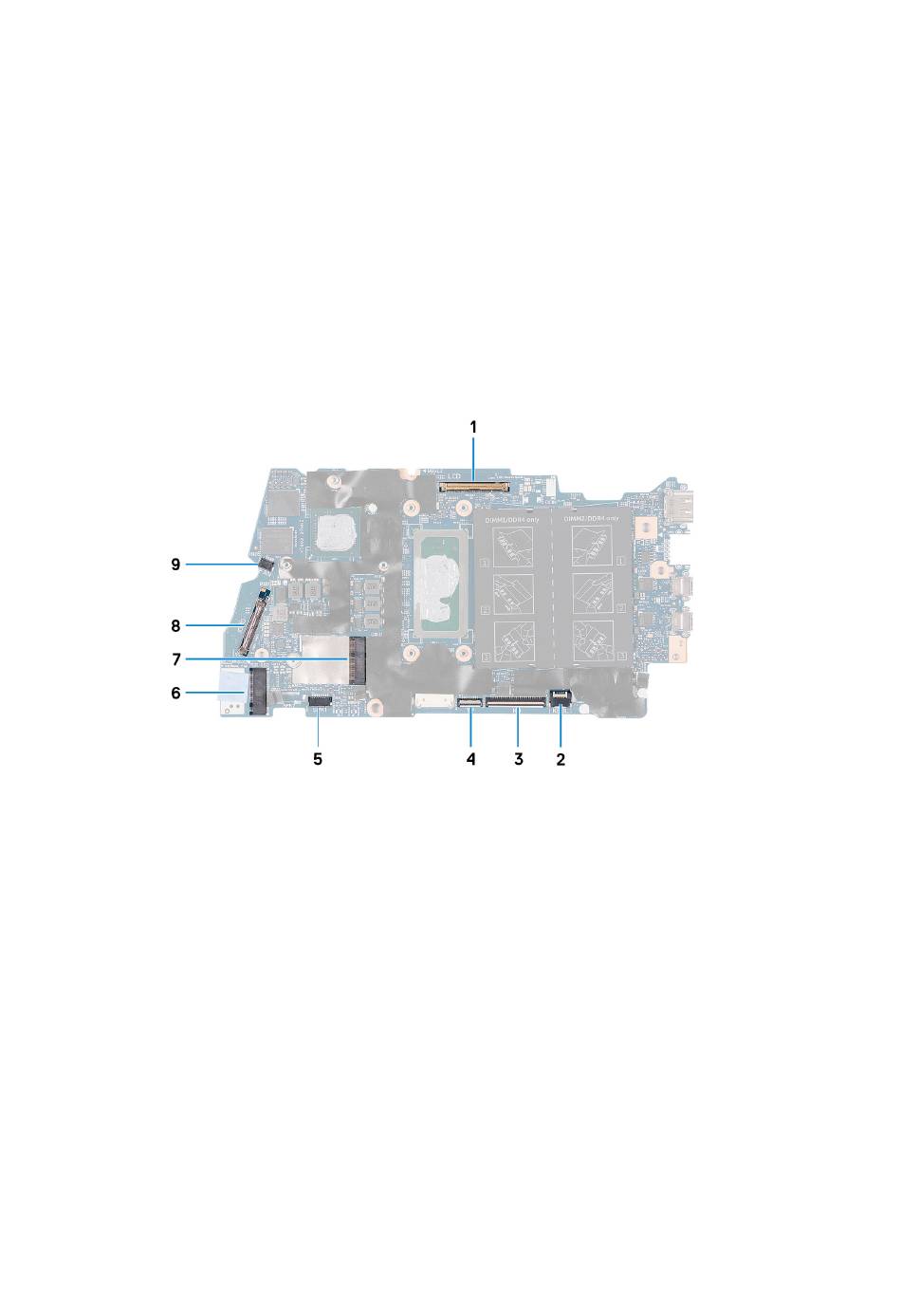

De volgende afbeelding geeft de connectoren op de systeemkaart aan.
Afbeelding 2. Systeemkaartconnectoren
De volgende afbeelding geeft de locatie van de systeemkaart aan en biedt een visuele weergave van de installatieprocedure.
Onderdelen verwijderen en plaatsen
51
