1.
Das Minuskabel der Batterie entfernen.
Die Schwelle im Gepäckraum entfernen.
Den Deckel des Wagenhebers an der linken Seite entfernen.
Die Verkleidung an der linken Seite im Gepäckraum entfernen.
Den Zugang zu dem rechten Heckleuchtesatz freimachen.
2.
Ein 13 mm großes Loch links hinter dem Stoßfanger in den Hinterschirm, ungefähr 10 cm von dem Hinterwand und 10 cm unter dem
Wagenheber, bohren.
Sorgfältig alle Metallsplitter entfernen und die Lochkanten mit Rostschutz behandeln.
Die Kabeltülle in dem Loch befestigen.
3.
Den Kabelbaum wird im Gepäckraum ausgebreitet.
Das Ende durch die Tülle zur Steckdose führen.
(Vorsicht. Heißen Auspuff!!)
Den Kabelbaum mit den beigelieferten Kabelbindern befestigen.
Die Abdeckplatte über den Kabelbaum schieben.

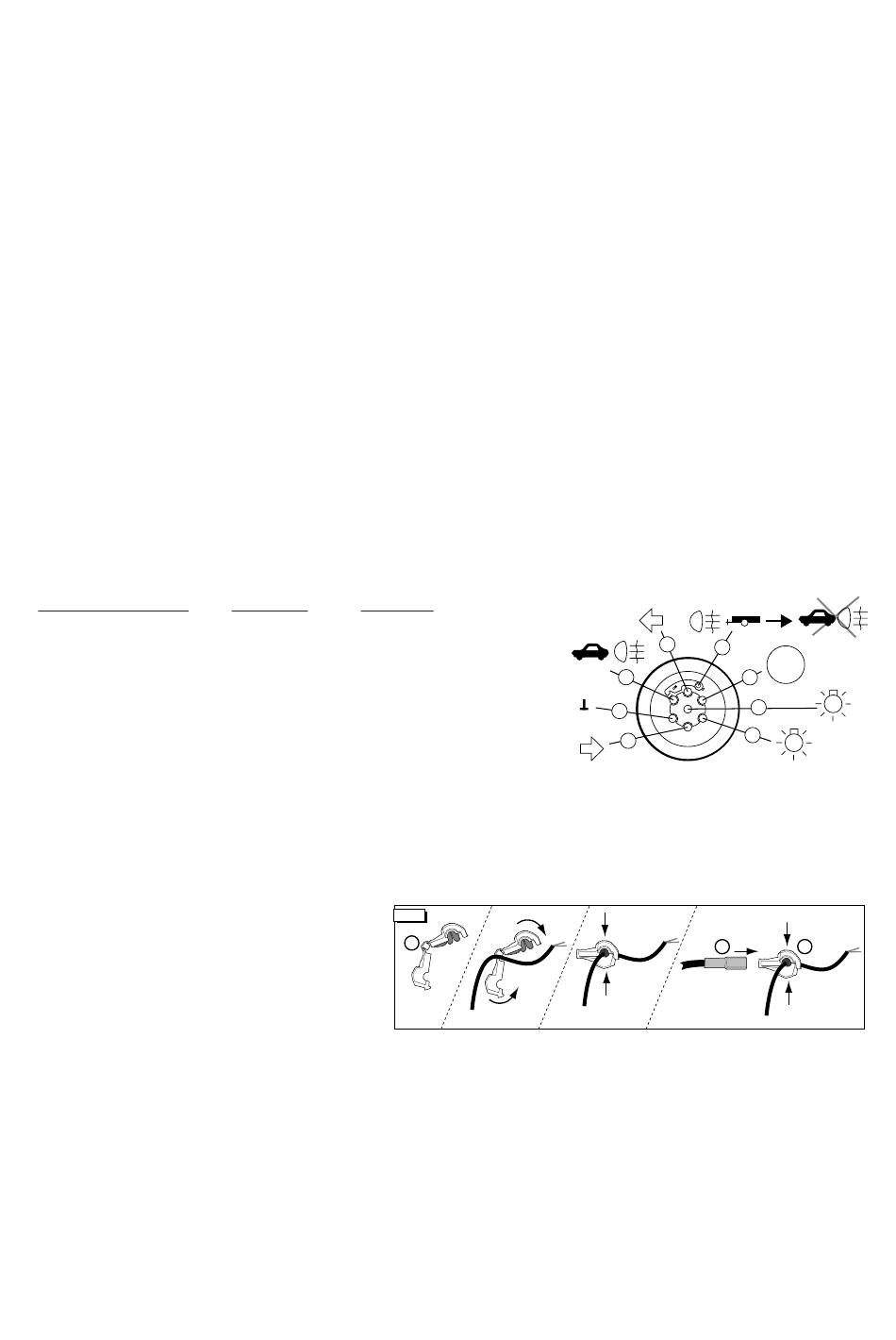

Den Kontaktträger aus der Steckdose nehmen und die Kabel wie folgt anschließen:
Anhänger Beleuchtung:
Blinker links
Nebelschlußleuchte
Masse
Blinker rechts
Schlußleuchte rechts
Bremsleuchten
Schlußleuchte links
Nebelschlußleuchte
Die Steckdose an die Anhängerkupplung montieren.
4.
Die anderen Enden des Kabelbaums werden mit Hilfe von Quetschverbindern an die Kabel der Schlußleuchten angeschlossen:
FARBE
FUNKTION IM FAHRZEUG
Gelb
Blinker links
Braun
Schlußleuchte links
Grün
Blinker rechts
Schwarz
Schlußleuchte rechts
Das weiße Massekabel an der linken Seite an dem Massebolzen unter der Schlußleuchte befestigen.
5.
Anschluß der Bremsleuchten:
Neben dem Kabelbündel der linken Schlußleuchte befinden sich 3-polige Steckverbinder.
Diese Steckverbinder auseinandernehmen.
Die Steckverbinder des Kabelbaumes mit dem roten Kabel übereinstimmend anschließen.
© ECS 1999
EINBAUANLEITUNG ELEKTROSATZ ANHÄNGERVORRICHTUNG MIT 12-N STECKDOSE lt.
DIN/ISO NORM 1724
FIAT PALIO WEEKEND 1998-
Bestell Nr.: FI-001-BB
Kontakt Nr.:
Kabelfarbe:
1 (L)
gelb
2 (54-G)
blau
3 (31)
weiß 2,5 mm2
4 (R)
grün
5 (58-R)
braun
6 (54)
rot
7 (58-L)
schwarz
8 (58-b)
grau
INFO
FI-001-BB-D
271099L
A
1
8
STOP
2
6
7
3
5
4
B
A
REVISIE 0
