1.
Débranchez la cosse négative de la batterie.
Enlevez les seuil dans le coffre.
Enlevez la couvercle du cric à côté gauche.
Enlevez les tapis à côté gauche dans le coffre.
Dégagez l'accès jusqu'aux feux arrières droits.
2.
Percez un trou de 13 mm derrière le phare-choque dans le plaque arrière.
Enlevez avec attention les échardes de métal et appliquez une peinture anti-corrosion sur les contours.
Placez le passe-fils dans le trou.
3.
Placez le jeu de câbles dans le coffre.
Menez la terminaison du faisceau électrique via le passe-fils jusqu'à la prise.
(Attention aux gaz d'échappement - Chaleur!!).
Poussez la gaine protectrice sur le faisceau.

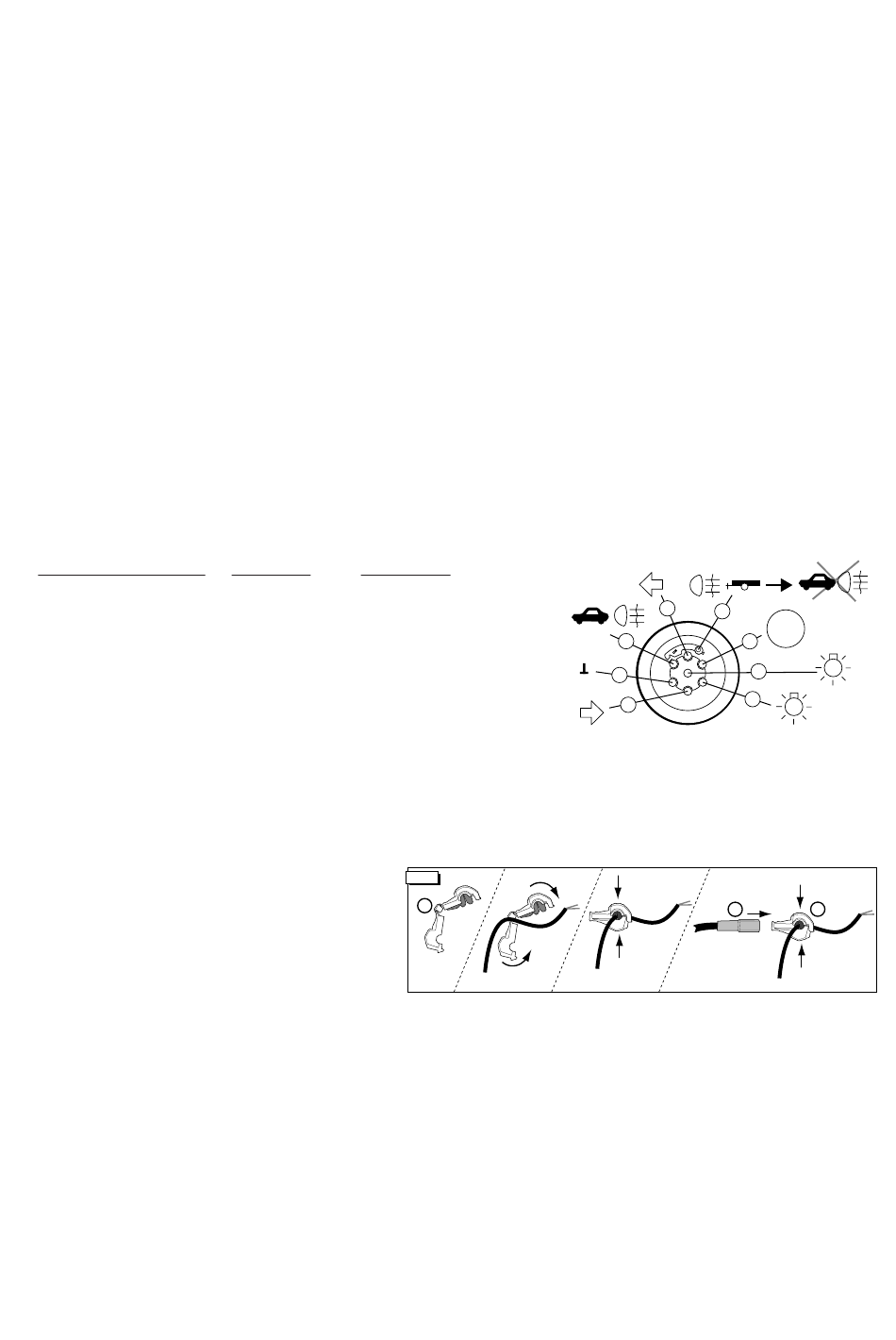

Faîtes sortir les fiches de contact de la prise et connectez les fils comme indiqué ci-dessous:
Fonctions de la remorque:
Clignotant gauche
Feu de brouillard
Masse
Clignotant droit
Feu arrière droit
Feux de stop
Feu arrière gauche
Feu de brouillard
Montez la prise sur le crochet d'attelage.
4.
Les autres côtés du faisceau électrique sont connecté au fils des feux arrières:
COULEUR
FONCTION DANS LE VÉHICULE
Jaune
Clignotant gauche
Marron
Feu arrière gauche
Vert
Clignotant droit
Noir
Feu arrière droit
Branchez le fil blanc à la masse au boulon de masse sous le feu arrière.
5.
Connection des feux de stop:
Chez les fils du feu arrière gauche se trouve un connecteur 3-pôles.
Séparez ce connecteur.
Connectez-y les connecteurs du faisceau électrique ayant un fil de couleur rouge.
© ECS 1999
INSTRUCTION DE MONTAGE DU FAISCEAU ELECTRIQUE POUR CROCHET D'ATTELAGE
CONFORME A LA NORME DIN/ISO 1724PRISE 12-N
FIAT PALIO WEEKEND 1998-
Reference: FI-001-BB
Contact No.:
Couleur de fil:
1 (L)
jaune
2 (54-G)
bleu
3 (31)
blanc 2,5 mm2
4 (R)
vert
5 (58-R)
marron
6 (54)
rouge
7 (58-L)
noir
8 (58-b)
gris
FI-001-BB-F
271099L
INFO
A
1
8
STOP
2
6
7
3
5
4
B
A
REVISIE 0
