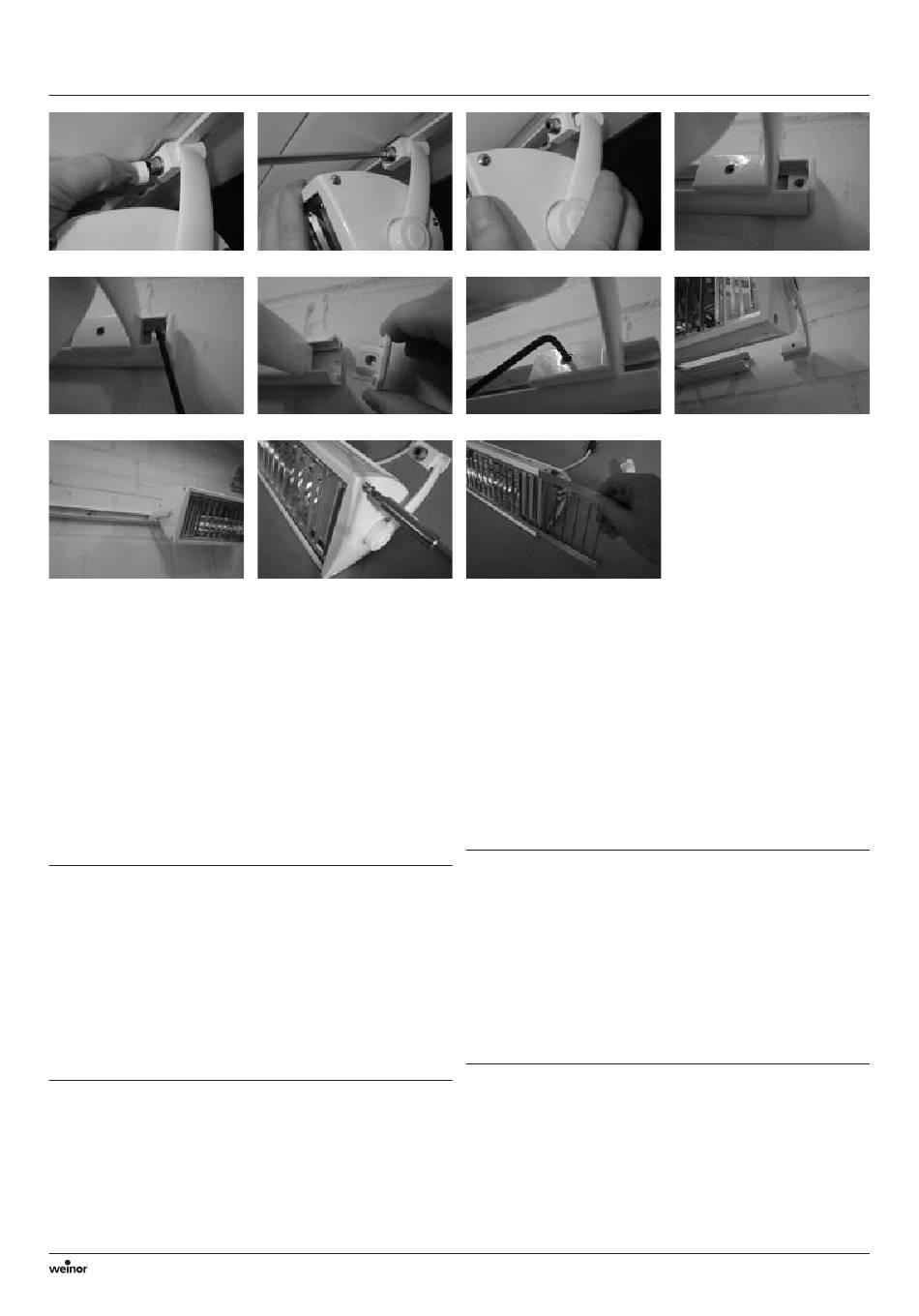

Pict 7.1
Pict 7.5
Pict 7.9
7.
Wechseln des Infrarotstrahlers
Sollte ein Wechsel dieses Halogen-Infarot Strahlers, trotz seiner
hohen Lebensdauer, nötig werden, gehen Sie bitte folgender-
maßen vor.
Elektrische Installationen oder Reparaturen sind aus schließlich von
berechtigten Personen (Elektriker) durchzuführen.
• Schalten Sie die Tempura aus und lassen Sie sie abkühlen.
• Stromzufuhr über allpolige Trennvorichtung (Haushaltssiche-
rung oder FI-Schutzschalter) abschalten.
• Trennen Sie nun die Heizung über den Netzstecker oder an der
Steckverbindung (Hirschmann) von der Stromzufuhr.
• Hängen Sie nun die Tempura aus und nehmen Sie diese ab.
Gehen Sie hierzu folgendermaßen vor:
7.1
Tempura an einer Opal Design II/Semina Life
• Entfernen Sie die Kunststoffkappen an den Innensechskant-
Schrauben des Klemmprofils (Pict 7.1).
• Lösen Sie die Innensechskant-Schrauben (M8) am Klemmprofil
so weit das Sie die Heizung abnehmen können (Hierzu benöti-
gen Sie einen Sechskant-Schraubendreher mit der Schlüsselweite
6 mm, Pict 7.2). Halten Sie die Heizung fest, während Sie die
Schrauben lösen, damit sie nicht herunterfällt und beschädigt
wird (Pict 7.3).
Folgen sie nun den Anweisungen unter Kapitel 7.3
oder
7.2
Tempura Universal
• Entfernen Sie die Abdeckkappen am Führungsprofil. Lösen Sie
hierzu die Innensechskant-Schrauben (M6) mit einem Inbus-
schlüssel (SW 3) (Pict 7.4 – 7.6).
• Lösen Sie die Klemmschrauben an den Armen (Inbusschlüssel
SW 3) und ziehen Sie die Tempura aus dem Führungsprofil
(Pict 7.7 – 7.9).
Folgen sie nun den Anweisungen unter Kapitel 7.4
Heizsystem Tempura | Verwarmingssysteem Tempura – Montage-, Wartungs- und Gebrauchsanleitung |
Montagehandleiding, onderhouds voorschriften en gebruiksaanwijzing
Technische Änderungen vorbehalten | Technische wijzigingen voorbehouden
Pict 7.2
Pict 7.6
Pict 7.10
Montagehandleiding
Pict 7.3
Pict 7.7
Pict 7.11
7.
Verwisselen van de infrarood-straler
Mocht de halogeen infrarood-straler, ondanks zijn lange
levensduur, vervangen moeten worden, dan handelt u als volgt.
Elektrische werkzaamheden of reparaties dienen uitsluitend door
een erkende elektricien uitgevoerd te worden.
• Schakel de Tempura uit en laat deze afkoelen.
• Stroomtoevoer via het scheidingsmechanisme (zekering of
veiligheidsschakelaar) uitschakelen.
• Verwarming via de netstekker of de stekkerverbinding
(Hirschmann) van de stroomtoevoer loskoppelen.
• Maak de Tempura los en verwijder deze. U doet dit op de
volgende wijze:
7.1
Tempura gemonteerd aan een Opal Design II/Semina Life
• Verwijder de kunststofkappen bij de zeskantschroeven van het
klemprofiel (Pict 7.1).
• Draai de zeskantschroeven (M8) bij het klemprofiel zover los,
dat u de verwarming eruit kunt nemen (hiervoor heeft u een
zes kantschroevendraaier met breedte 6 mm nodig, Pict 7.2).
Houd de warm testraler vast, terwijl u de schroeven losdraait,
zodat de warmtestraler niet naar beneden valt en daarbij bescha-
digd wordt (Pict 7.3).
Volg nu de instructies van 7.3
of
7.2
Tempura universeel
• Verwijder de afdekkappen bij het geleidingsprofiel. Draai hier-
voor de zeskantschroeven (M6) met een inbussleutel (SW 3) los
(Pict 7.4 – 7.6).
• Draai de klemschroeven aan de armen los (inbussleutel SW 3)
en trek de Tempura uit het geleidingsprofiel (Pict 7.7 – 7.9).
Volg nu de instructies van 7.4
