Montageanleitung
Pict 3.1
Pict 3.4
3.2

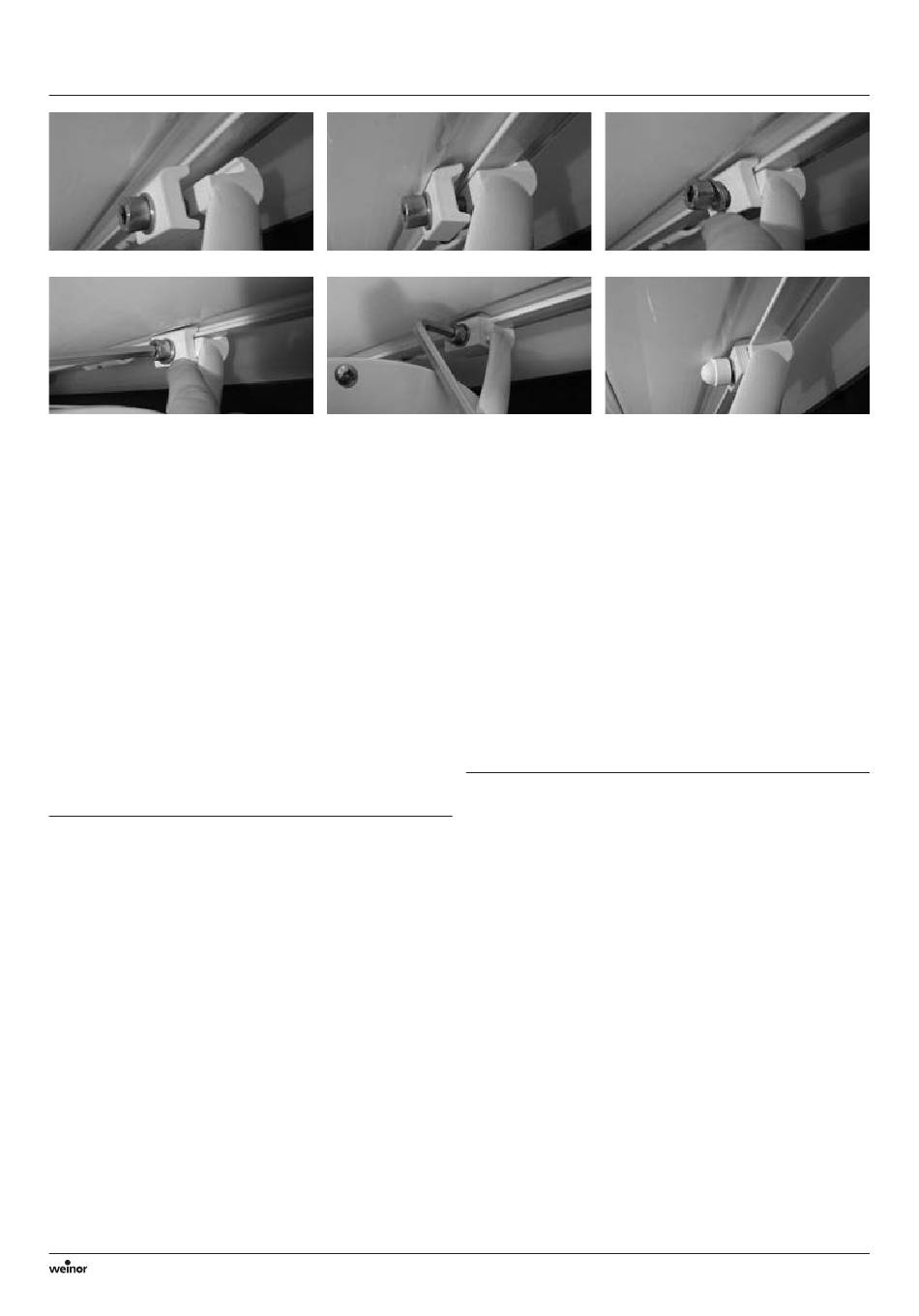

Anbringung der Tempura an Opal Design II/Semina Life
Die Heizung wird über die Arme mittels Klemmprofil am Kassetten-
boden der Opal Design II/Semina Life befestigt. Hierzu gehen Sie
bitte folgendermaßen vor:
• Nehmen sie die Tempura aus der Verpackung.
• Lösen Sie die Innensechskant-Schrauben (M8) am Klemmprofil
so weit, dass Sie die Tempura an Ihren Armen in die rückwandige
Profilierung des Kassettenbodens einhängen können (Pict 3.1)
(Hierzu benötigen Sie einen Sechskant-Schraubendreher mit der
Schlüssel weite 6 mm.).
• Suchen Sie sich die gewünschte Anbringungsposition für die
Tempura aus und hängen Sie diese mit beiden Armen in die Pro-
filierung ein. Halten Sie die Tempura solange an der gewünsch-
ten Position fest, bis diese durch die Klemmprofile gesichert ist
(Pict 3.2 und 3.3).
• Achten Sie darauf, dass das Klemmprofil ordnungsgemäß in der
hierfür vorgesehenen Profilierungsnut sitzt. Drücken Sie das
Klemmprofil in die Profilierung und ziehen Sie die Innensechs-
kant-Schrauben wieder an (Pict 3.4 und 3.5).
• Drücken Sie die Kunststoffkappen auf die Schraubenköpfe
(Pict 3.6).
3.3
Verschieben der Tempura an Opal Design II/Semina Life
Die Heizung kann in der Profilierung des Opal Design II/Semina Life
Kassettenbodens in gewissen Grenzen verschoben werden. Hierbei
muss die Verkabelung so ausgelegt sein, dass ein Verschieben
über die gewünschte Distanz möglich ist. Ein Verschieben ohne das
Abnehmen der Heizung ist nur zwischen den Konsolen möglich. Bei
den LED-Varianten wird die Verschiebbarkeit noch zusätzlich durch
die Transformatoren in der Rückwand der Kassette eingeschränkt.
Sollte der zur Verfügung stehende Platzbedarf zum Verschieben
nicht ausreichen, um die Heizung an der gewünschten Position zu
platzieren, so muss die Heizung kurz von der Kassette gelöst werden
und wieder an der gewünschten Position angebracht werden.
• Schalten Sie die Stromzufuhr ab und lassen Sie die Tempura
abkühlen.
• Entfernen Sie die Kunststoffkappen an den Innensechskant-
Schrauben des Klemmprofils.
• Lösen Sie die Innensechskant-Schrauben (M8) am Klemmprofil
nur so weit, dass Sie die Heizung verschieben können (hierzu
benötigen Sie einen Sechskant-Schraubendreher mit der
Schlüsselweite 6 mm).
• Schieben Sie die Heizung an die gewünschte Position (achten Sie
darauf das die Verkabelung dieses zulässt).
• Ziehen Sie die Innensechskant-Schrauben am Klemmprofil
wieder fest und drücken Sie die Kunststoffkappen auf die
Schrauben köpfe.
Heizsystem Tempura | Verwarmingssysteem Tempura – Montage-, Wartungs- und Gebrauchsanleitung |
Montagehandleiding, onderhouds voorschriften en gebruiksaanwijzing
Technische Änderungen vorbehalten | Technische wijzigingen voorbehouden
Montagehandleiding
Pict 3.2
Pict 3.5
3.2
De verwarming wordt via de armen d.m. v. een klemprofiel aan de
cassette-bodem van de Opal Design II/Semina Life bevestigd.
U dient hierbij als volgt te werk te gaan:
• Neem de Tempura uit de verpakking.
• Draai de zeskantschroeven aan de binnenzijde (M8) van het klem-
profiel zover los, dat u de Tempura aan zijn armen in het profiel
van de cassette-bodem kunt hangen (Pict 3.1). (Hiervoor heeft u
een zeskantschroevendraaier met sleutelbreedte 6 mm nodig.)
• Bepaal de gewenste montagepositie voor de Tempura en hang
deze met beide armen in het profiel. Houd de Tempura zolang in
de gewenste positie vast, tot deze door de klemprofielen vastzit
(Pict 3.2 en 3.3).
• Let erop, dat het klemprofiel in de daarvoor bestemde groef zit.
Druk het klemprofiel in het profiel en draai de zeskantschroeven
aan de binnenzijde weer vast (Pict 3.4 en 3.5).
• Druk de kunststofafdekkapjes op de schroefkoppen (Pict 3.6).
3.3
De warmtestraler kan aan het profiel van de Opal Design II/
Semina Life cassette-bodem binnen zekere grenzen verschoven
worden. Hierbij dient de bekabeling zo aangelegd te zijn, dat een
verschuiven binnen de gewenste afstand mogelijk is. Het verschui-
ven van de Tempura, zonder dat de verwarming gedemonteerd
hoeft te worden, is alleen tussen de consoles mogelijk. Bij de LED-
varianten wordt de verschuifbaarheid nog extra door de transfor-
matoren in de achterzijde van de cassette beperkt. Mocht de ter
beschikking staande ruimte voor het verschuiven niet voldoende
zijn om de warmtestraler in de gewenste positie te plaatsen, dan
moet de warmtestraler kort voor de cassette losgemaakt worden en
weer in de gewenste positie aangebracht te worden.
• Stroom uitschakelen en de Tempura af laten koelen.
• Verwijder de kunststofafdekkapjes van de zeskantschroeven aan
de binnenzijde van het klemprofiel.
• Draai de zeskantschroeven (M8) bij het klemprofiel zover los, dat
u de verwarming kunt verschuiven. Hiervoor heeft u een zeskant-
schroevendraaier met sleutelbreedte 6 mm nodig.
• Schuif de verwarming in de gewenste positie (let erop, dat de
bekabeling dit toelaat).
• Draai de zeskantschroeven bij het klemprofiel weer vast en druk
de kunststofafdekkapjes op de schroefkoppen.
Pict 3.3
Pict 3.6
Montage van de Tempura aan een Opal Design II/
Semina Life
Verschuiven van de Tempura aan een Opal Design II/
Semina Life
Version | Versie 05.08.2019
Art.-Nr. | Art.nr. 110900-0000
Seite | Page 7/20
