Lager van draaipunt van
zwenkwiel afstellen
Onderhoudsinterval: Om de 500 bedrijfsuren/Jaar-
lijks (houd hierbij de kortste periode
aan)
1.
Parkeer de maaimachine op een horizontaal
oppervlak, schakel de aftakas uit en stel de
parkeerrem in werking.
2.
Zet de motor af, verwijder het contactsleuteltje
en wacht totdat alle bewegende onderdelen
tot stilstand zijn gekomen voordat u de
bestuurderspositie verlaat.
3.
Verwijder de stofkap van het zwenkwiel en draai
de borgmoer aan
4.
Draai de borgmoer aan totdat de veerringen vlak
liggen, en draai deze vervolgens een ¼ slag
terug om de voorspanning op de lagers correct
af te stellen
(Figuur
Belangrijk:
Zorg ervoor dat de veerringen
goed zijn geplaatst, zoals getoond in
58.
5.
Plaats de stofkap

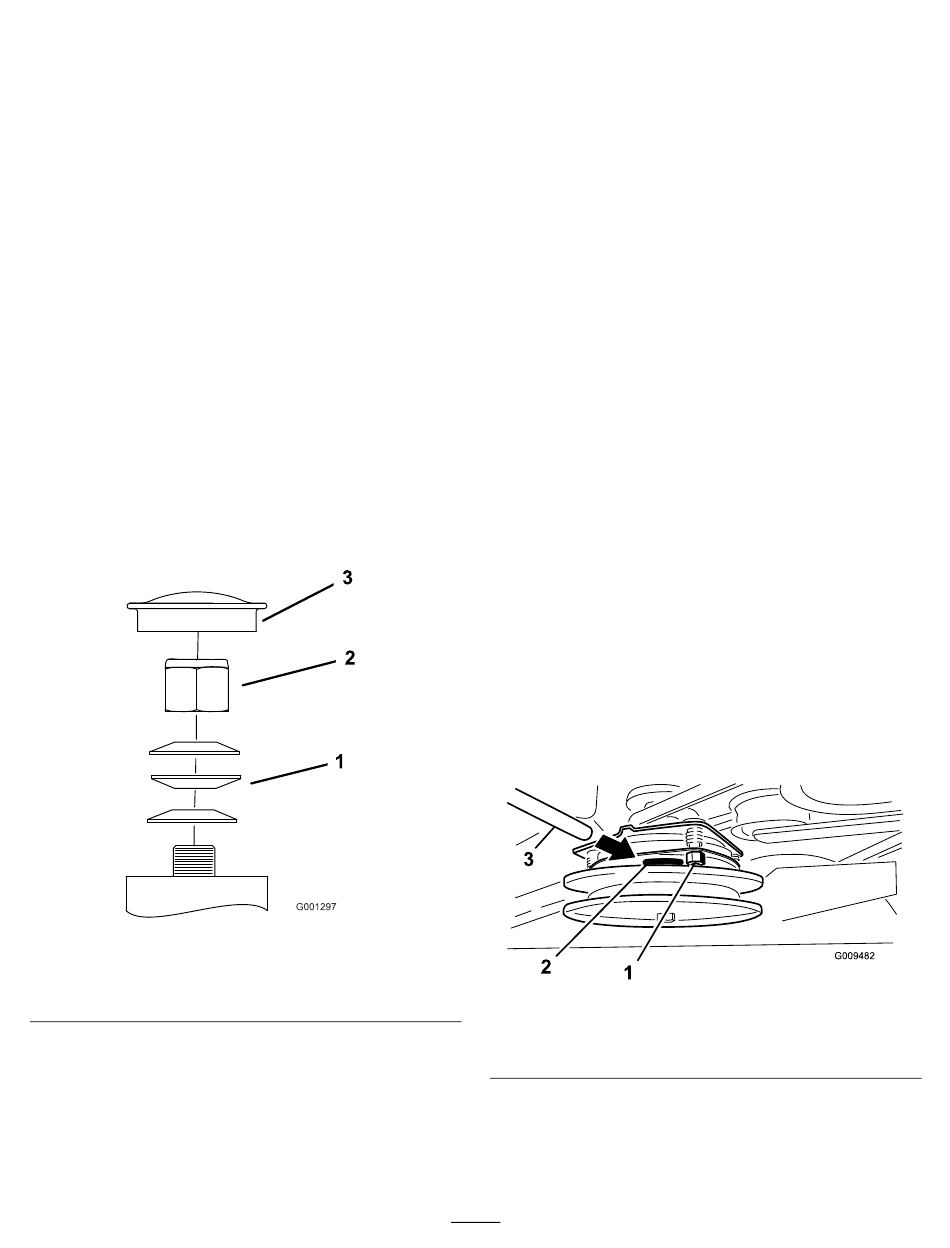

Figuur 58
1. Schotelveren
2. Borgmoer
(Figuur
58).
58).
Figuur
(Figuur
58).
3. Stofkap
Elektrische koppeling
afstellen
Onderhoudsinterval: Om de 100 bedrijfsu-
De koppeling is afstelbaar zodat er goed geschakeld
en geremd kan worden.
1.
Parkeer de maaimachine op een horizontaal
oppervlak, schakel de aftakas uit en stel de
parkeerrem in werking.
2.
Zet de motor af, verwijder het contactsleuteltje
en wacht totdat alle bewegende onderdelen
tot stilstand zijn gekomen voordat u de
bestuurderspositie verlaat.
3.
Steek een voelermaat van 0,4 tot 0,5 mm door
een inspectiesleuf in de zijkant van de eenheid.
Opmerking:
tussen het armatuur en het frictie-oppervlak van
de rotor bevindt.
Opmerking:
0,4 mm en maximaal 0,5 mm bedragen.
4.
Als afstelling nodig is, gebruik dan een
voelermaat van 0,4 mm om de 3 afstelsleuven
af te stellen.
5.
Draai de borgmoeren aan totdat de voelermaat
licht is vastgeklemd maar gemakkelijk binnen de
spleet kan bewegen
6.
Herhaal deze procedure bij de overige gleuven.
7.
Controleer nogmaals elke sleuf en stel lichtjes
bij totdat de voelermaat tussen de rotor en de
armatuur hiermee zeer licht contact maakt.
g001297
1. Stelmoer
2. Sleuf
45
ren—Controleer de elektrische
koppeling.
Verzeker dat de voelermaat zich
De opening moet minimaal
(Figuur
59).
Figuur 59
3. Voelermaat
g009482
