Bandenspanning controleren
Onderhoudsinterval: Om de 50 bedrijfsuren/Maande-
lijks (houd hierbij de kortste periode
aan)

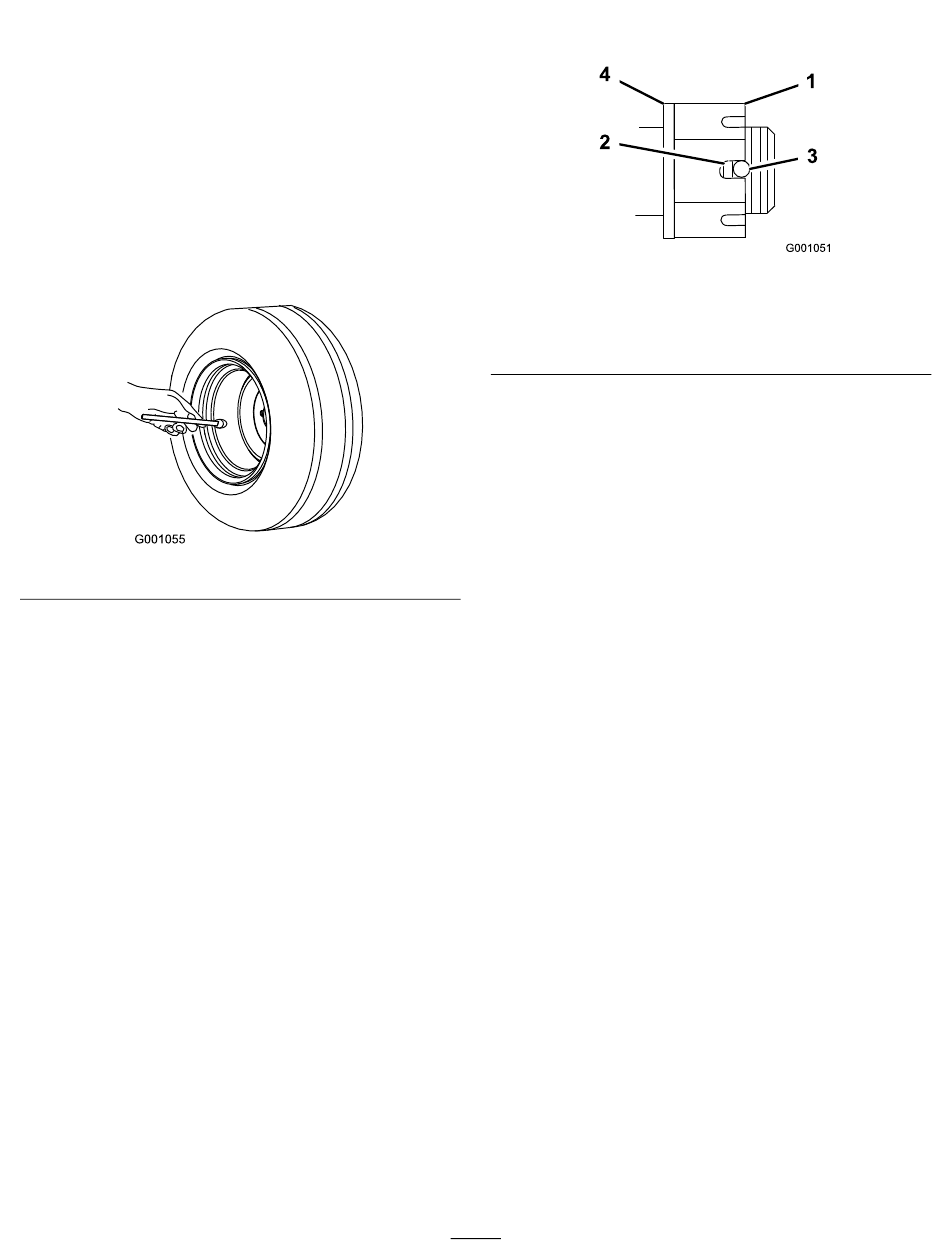

Controleer de bandenspanning bij het ventiel (Figuur 44).
Houd de luchtdruk in de achterbanden op 90 kPa
(13 psi). Een ongelijke bandenspanning kan leiden tot
onregelmatige maairesultaten. De bandenspanning kan
het best bij koude banden worden gecontroleerd.
Opmerking: De voorbanden zijn semi-pneumatisch
en hoeven niet op spanning te worden gehouden.
Gleufmoer van wielnaaf
controleren
Onderhoudsinterval: Na de eerste 100
bedrijfsuren—Gleufmoer van
wielnaaf controleren.
Om de 500 bedrijfsuren—Gleufmoer
van wielnaaf controleren.
Na de eerste 100
bedrijfsuren—Controleer de
wielmoeren.
Om de 500 bedrijfsuren—Controleer
de wielmoeren.
De gleufmoer moet worden aangedraaid met een torsie
van 170 Nm.
1. Schakel de aftakas uit, zet de rijhendels in de
vergrendelde neutraalstand en stel de parkeerrem in
werking.
2. Zet de motor af, verwijder het contactsleuteltje en
wacht totdat alle bewegende onderdelen tot stilstand
zijn gekomen alvorens de bestuurderspositie te
verlaten.
3. Verwijder de borgpen.
Figuur 44
4. Draai de gleufmoer aan met een torsie van 170 Nm
(Figuur 45).
1. Gleufmoer
2. Maximaal twee
schroefdraden zichtbaar
5. Controleer de afstand van de onderkant van de gleuf
in de moer tot de binnenrand van de opening. Er
mogen maximaal twee schroefdraden zichtbaar zijn
(Figuur 45).
6. Als er meer dan twee schroefdraden zichtbaar zijn,
verwijdert u de moer en plaatst u een ring tussen de
naaf en de moer.
7. Draai de gleufmoer aan met een torsie van 170 Nm
Figuur 45.
8. Draai de moer aan totdat de volgende serie gleuven
recht tegenover de opening in de as staan (Figuur 45).
9. Plaats de pen terug.
Lager van draaipunt van
zwenkwiel afstellen
Onderhoudsinterval: Om de 500 bedrijfsuren
Om de 500 bedrijfsuren of bij stalling controleren,
waarbij de kortste periode moet worden aangehouden.
1. Schakel de aftakas uit, zet de rijhendels in de
vergrendelde neutraalstand en stel de parkeerrem in
werking.
2. Zet de motor af, verwijder het contactsleuteltje en
wacht totdat alle bewegende onderdelen tot stilstand
zijn gekomen alvorens de bestuurderspositie te
verlaten.
3. Verwijder de stofkap van het zwenkwiel en draai de
borgmoer aan (Figuur 46).
4. Draai de borgmoer aan totdat de veerringen vlak
liggen, en draai deze vervolgens een 1/4 slag terug
om de voorspanning op de lagers correct af te stellen
(Figuur 46).
38
Figuur 45
3. Opening in as met
schroefdraad
4. Ring (indien nodig)
