4.
Plaats de aftapplug terug nadat de olie volledig
is afgetapt.
5.
Vul de tandwielkast met hoogwaardige 80W-90
tandwielolie. Gebruik het onderstaande schema
om de oliecapaciteit van de tandwielkast te
bepalen.
Model
SR54
SR54–S
SR70
SR70–S
SR72
6.
Monteer de ontluchtings-/vulplug.
7.
Controleer het oliepeil en vul indien nodig bij.
Aandrijfketting
inspecteren/verstellen
Onderhoudsinterval: Bij elk gebruik of dagelijks
Om de 50 bedrijfsuren
Controleer de aandrijfketting op schade en de juiste
afstelling. De ketting moet in totaal ongeveer 13 mm
speling hebben (6 mm in elke richting).
De spanning van de ketting kan worden aangepast
door de hoofdcontramoer los te draaien en de
contrastang vast te draaien naar de gewenste stang

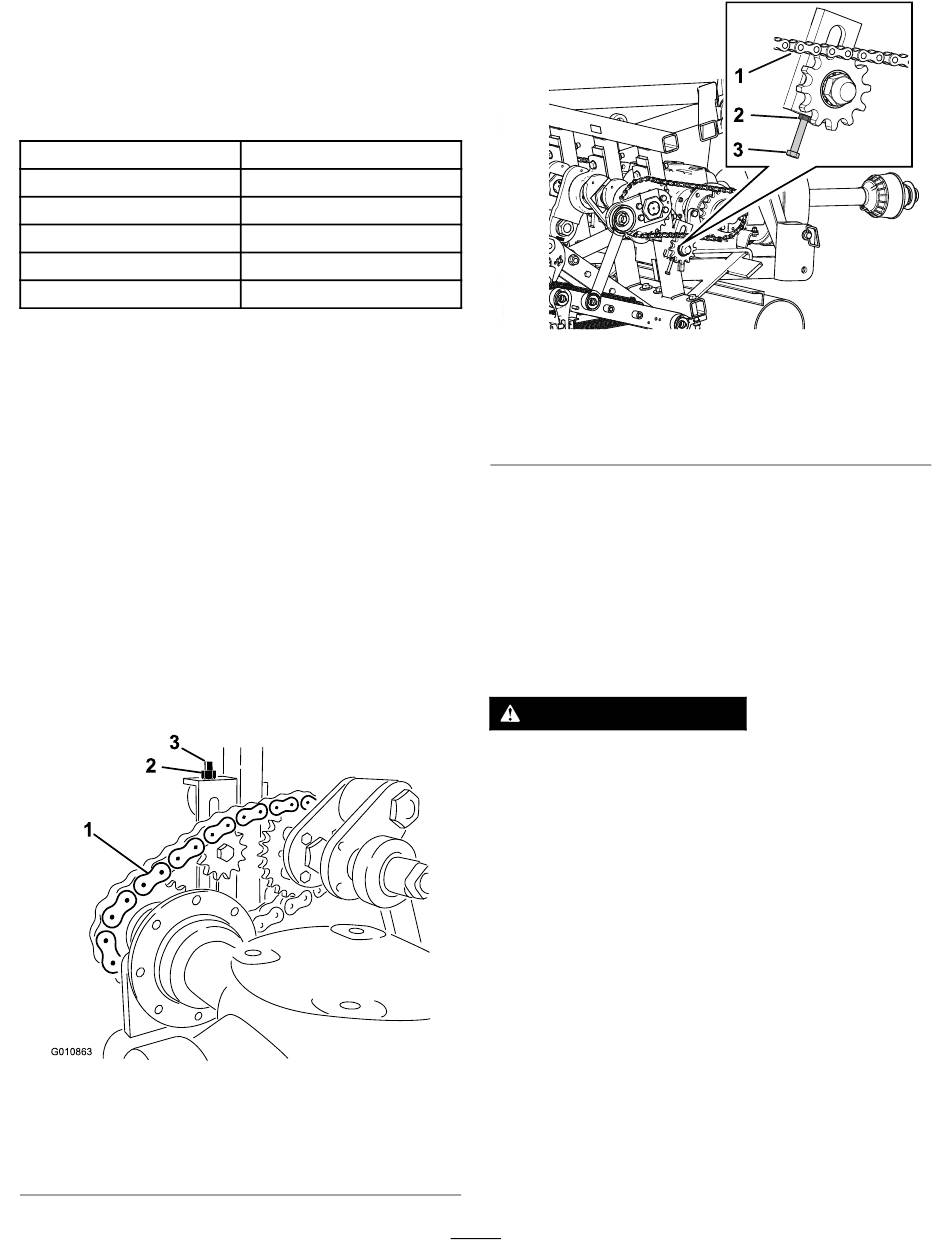

(Figuur 48
of
Figuur
49). Pas de spanning van de
ketting niet aan als de ketting heet of warm is.
Model SR54, SR54-S, SR70 en SR70-S
1. Aandrijfketting
2. Contramoer
Capaciteit tandwielkast
1,9 l
1,9 l
1,9 l
1,9 l
3,8 l
Figuur 48
3. Contrastang
1. Aandrijfketting
2. Contramoer
Belangrijk:
Trek de kettingen niet te strak aan,
dit kan schade aan de tandwielkast en/of het
kettingwiel veroorzaken.
Koppeling van de aftakas
verstellen
Onderhoudsinterval: Jaarlijks Voor en na opslag
WAARSCHUWING
De koppelingsplaat kan heet worden tijdens
gebruik.
Niet aanraken. Houd het gebied rond de
koppeling vrij van ontvlambaar materiaal en
voorkom dat de koppeling langdurig slipt om
het risico op brand te verminderen.
1.
Draai aan het einde van het seizoen beide
moeren van de koppeling 2 slagen los
50).
g010863
34
Figuur 49
Model SR72
3. Contrastang
g237989
(Figuur
