Belangrijk:
Gebruik bij het bevestigen
van het stanguiteinde de voorste
montage-openingen in de montagebeugel
zodat er genoeg ruimte is voor de trommel
van de cilinder in de ingetrokken stand.

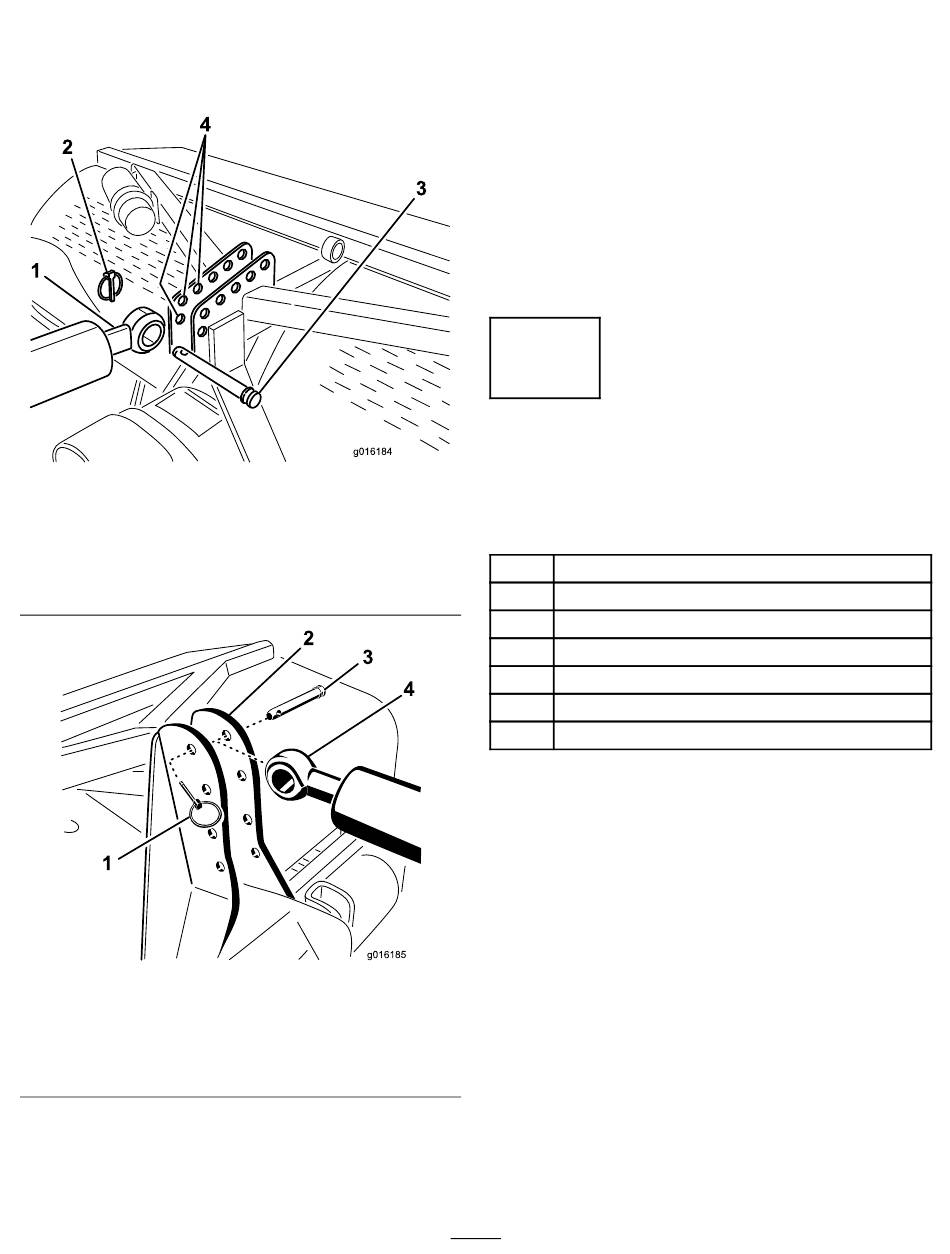

Figuur 6
Montage van SR54 en SR70 getoond
1. Stanguiteinde cilinder
2. Lynchpen
Figuur 7
Montage van SR72 getoond
1. Lynchpen
2. Beugel van beluchter
Als de hydraulische cilinder de montagebeugel
niet bereikt, gebruik dan een verlengblok in
plaats van het standaard montageblok om de
cilinder aan de tractor te bevestigen
g016184
3. Draaipen
4. Beugel van beluchter
(voorste openingen)
g016185
3. Draaipen
4. Stanguiteinde cilinder
(Figuur
5).
Opmerking:
gemonteerd en de cilinder bij de montage
dient te worden teruggetrokken, zullen de
tandenkoppen van de beluchter dichter bij de
grond komen.
Monteer de verlengblokken als volgt:
A.
Verwijder de borgpen en pen waarmee het
standaard verbindingsstuk aan de cilinder
is bevestigd
verbindingsstuk van de cilinder.
B.
Monteer een verlengblok met de gewenste
lengte aan de cilinder met de pennen die u
eerder hebt verwijderd
4
De dieptemaat monteren
Modellen SR54, SR70 en SR72
Benodigde onderdelen voor deze stap:
1
Dieptemaat
1
Schuifblok
2
Machineschroef (nr. 10 x ½")
2
Schroef (¼" x 2½")
1
Pijpklem
1
Lasplaat
1
Sticker voor de werkdiepte
Procedure
1.
Monteer de dieptemaat aan de platte zijkant
van het schuifblok met twee machineschroeven
(nr. 10 x ½"). Plaats de onderdelen zoals wordt
getoond in
Figuur
10
Als een verlengblok wordt
(Figuur
5). Verwijder het
(Figuur
5).
8.
