Montage | Montage van de liniaal
4.2
Montage van de liniaal
4.2.1 Aanwijzingen voor de montage van de liniaal
Houd er rekening mee dat het
montagevlak en het oppervlak van de
liniaal schoon en lak-, stof- en vetvrij
moeten zijn.
U kunt de liniaal met behulp van
aanslagpennen of een aanslagrand
monteren.
De montagetoleranties hebben
betrekking op de machinegeleiding (F).

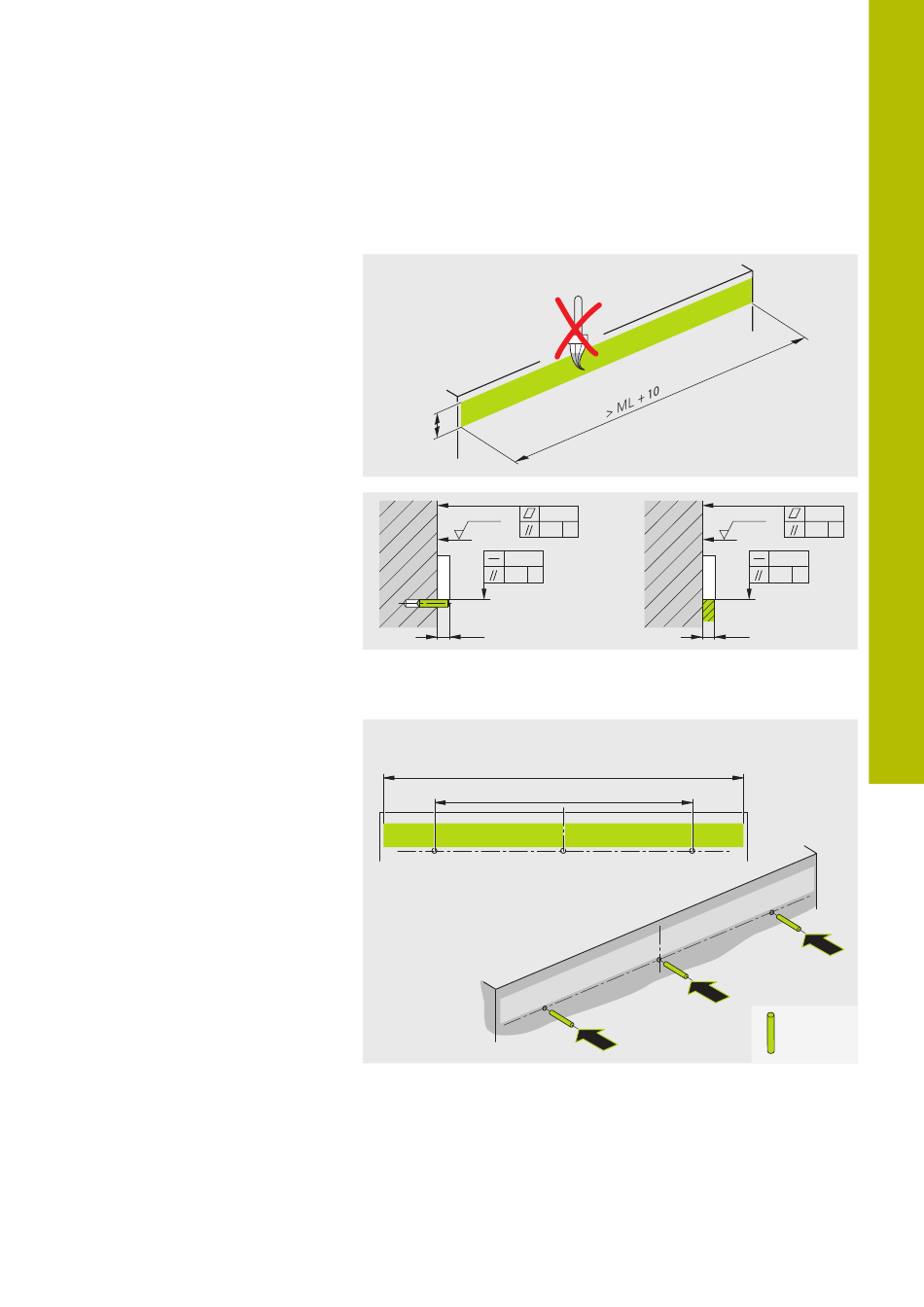

Aantal te gebruiken aanslagpennen
Aanbevolen diameter voor aanslagpennen: 3 mm.
Gebruik 3 aanslagpennen bij een
meetlengte van ML ≤ 2040 om de liniaal
voldoende te stabiliseren.
HEIDENHAIN | Montagehandleiding | LIP 6031 Dplus | 05/2023
5
> 1
0.05
0.1 F
Ra3.2
0.05
0.2 F
2.6
ML
(ML+10)
0.72 x (ML+10)
4
0.05
0.1 F
Ra3.2
0.05
0.2 F
2.6
3x
15
