Afstelling en diagnose
In dit hoofdstuk worden de afstelling en diagnose met behulp van de PWM 21 en de Adjusting and Testing Software
(ATS) beschreven.
Het fasehoekmeetsysteem PWM 21 dient samen met de ATS-software voor diagnose en afstelling van HEIDENHAIN-
meetsystemen.
Het bestaat uit de volgende componenten:
PWM 21
ATS-software – versie 3.6 met geïntegreerde lokale meetsysteem-database voor automatische herkenning van
meetsystemen
De ATS-software kunt u gratis downloaden op de HEIDENHAIN-homepage via het gedeelte www.heidenhain.com/
service/downloads/software.
Meer informatie vindt u in de brochure Exposed Linear Encoders.
www.heidenhain.com/documentation
Document-ID 208960 invoeren
Meer informatie vindt u in de bijbehorende documentatie Adjusting and Testing Software.
www.heidenhain.com/documentation
Document-ID 543734 invoeren
U kunt de instelling en diagnose van het meetsysteem uitvoeren met standaardinstellingen of met
aangepaste instellingen.
Voor informatie over afstelling en diagnose met standaardinstellingen zie "Meetsysteem via ID verbinden",
Pagina 22.
Voor informatie over afstelling en diagnose met aangepaste instellingen zie "Meetsysteem handmatig
verbinden", Pagina 23.
5.1
Meetsysteem via ID verbinden

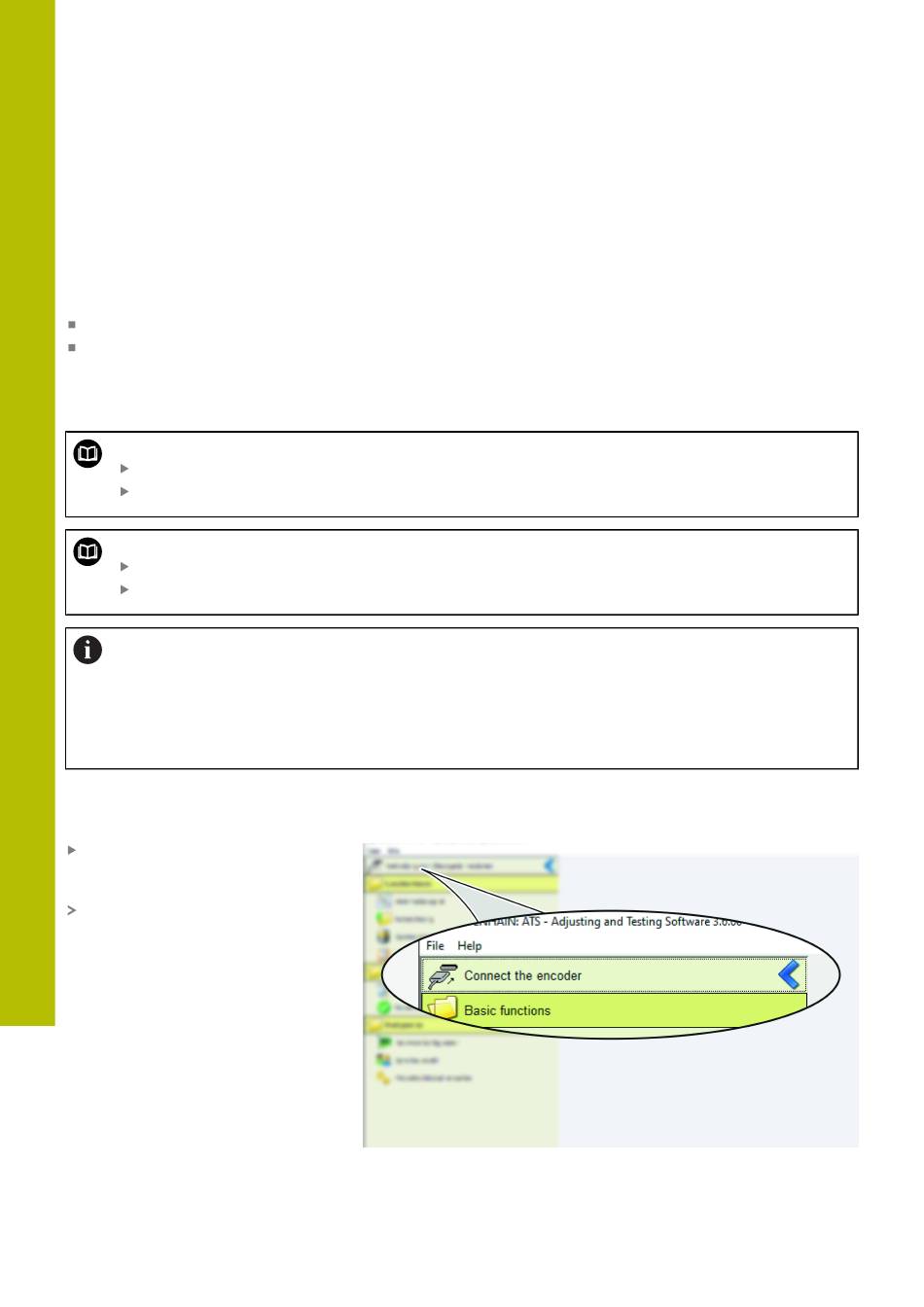

In het functiemenu dubbelklikken
op Verbinding maken met het
meetsysteem
De Adjusting and Testing
Software toont het dialoogvenster
Meetsysteemselectie.
22
Functiemenu
