Pt 100:
Meetbereik
Resolutie
Meetstroom
Ingangsgegevens voor signaal gewenste waarde
0/4...20 mA:
Ingangsweerstand 70 Ω
Resolutie
0...5/10 V:
Ingangsweerstand 22 kΩ
Resolutie
Analoge terugmelding
max. stroom
10 mA
(voor spanningsuitgang 0...5/10 V)
Weerstand (belasting) 0...560 Ω
(voor stroomuitgang 0/4...20 mA)
Digitale uitgangen
galvanisch gescheiden, PNP
Stroombegrenzing
100 mA, uitgang wordt bij overbelasting
geklokt
Digitale ingang
PNP
0...5 V = logisch "0", 10...30 V = logisch "1"
geïnverteerde ingang dienovereen-
komstig
< 6 mA)
Communicatie-
interface
Aansluiting op pc via
USB-büS-inferfaceset
Communicatiesoftware Bürkert Communicator
12
-20...+220 °C
< 0,1 °C
< 1 mA
12 bit
12 bit
(bij 0...5 V
slechts 11 bit)
omgekeerd (ingangsstroom
Nederlands
Type 8692, 8693 REV.2
Bediening
7
BEDIENING
7.1
Beschrijving van de
bedienings- en displayelementen
Displayelementen van het procesniveau:
Symbool voor positieregeling
Symbool voor procesregeling
Symbool voor de bedrijfstoestand AUTOMATISCH
Meer symbolen worden afhankelijk van de geactiveerde functies
weergegeven. Zie bedieningshandleiding type 8692/8693 REV.2

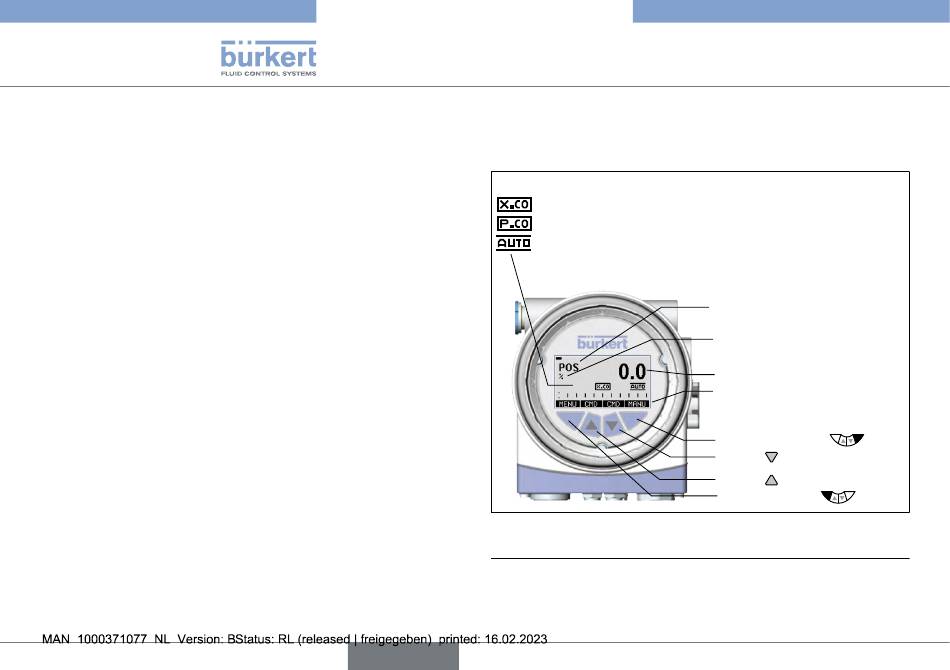

Afbeelding 5:
Displayelementen van het procesniveau;
bedieningselementen
Welke proceswaarden in de bedrijfstoestand AUTOMATISCH kunnen
2)
worden weergegeven is afhankelijk van het type.
Een gedetailleerde beschrijving hiervan vindt u in de bedieningshand-
leiding voor het type 8692/8693 REV.2.
Afkorting voor de weergegeven
proceswaarde
Eenheid van de weergegeven
proceswaarde
Proceswaarde
2)
Aanduiding voor de functie van
de toetsen
Bedieningselementen:
Rechter keuzetoets
Pijltoets
, pijl naar beneden
Pijltoets
, pijl naar boven
Linker keuzetoets
