Type 8692, 8693 REV.2
10.4 Montage op procesventielen van de
serie 26xx en 27xx
De montage van de schakelspil is in de bedieningshand-
leiding voor type 8692/8693 beschreven. U vindt deze op
de Bürkert-startpagina.
→ Het type 8692/8693 op de aandrijving plaatsen. Daarbij de
puck van de aandrijving passend uitlijnen ten opzichte van de
geleiderail van het type 8692/8693 (zie „Afbeelding 10").
Geleiderail
Puck

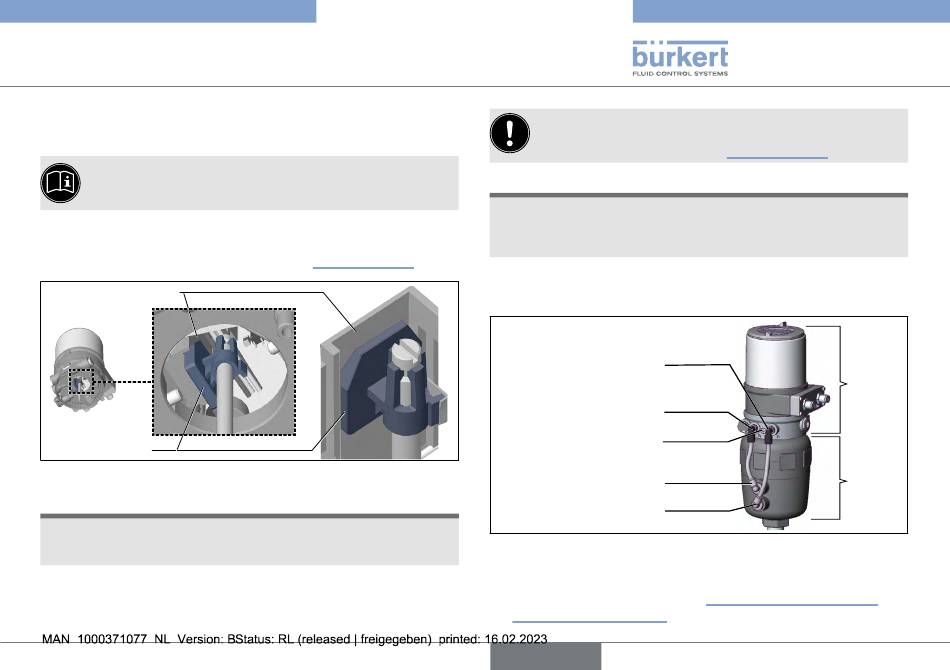

Afbeelding 10: Uitlijnen van de puck
LET OP
Beschadiging van de printplaat of uitval van de functie.
▶ Let erop dat de puck vlak op de geleiderail ligt.
→ Het type 8692/8693 helemaal tot aan de aandrijving omlaag-
duwen en door draaien in de gewenste positie uitlijnen.
Montage
Let erop dat de pneumatische aansluitingen van het type
8692/8693 en die van de aandrijving bij voorkeur ver-
ticaal boven elkaar liggen (zie „Afbeelding 11").
LET OP
Om de beschermingsgraad IP65/IP67 te waarborgen de
bevestigingsschroeven niet te sterk aandraaien.
▶ Maximaal aandraaimoment: 1,5 Nm.
→ Het type 8692/8693 met de beide bevestigingsschroeven aan
de zijkant op de aandrijving bevestigen. Daarbij de schroeven
slechts licht aandraaien (maximaal aandraaimoment: 1,5 Nm).
Stuurluchtuitgang 2
1
Stuurluchtuitgang 2
2
Bevestigingsschroeven
max. 1,5 Nm
Stuurluchtaansluiting
boven
Stuurluchtaansluiting
onder
Afbeelding 11: Montage van de pneumatische verbindingen, serie 26xx
en 27xx
→ De voor de gewenste stuurfunctie passende pneumatische
verbinding in acht nemen. Zie „Tab. 2: Pneumatische ver-
binding met aandrijving".
Nederlands
Type
8692/
8693
Aandri-
jving
19
