Motor of motorreductor met regelbare snelheid
3 - AANSLUITINGEN
• De spanningen aanwezig op de
vermogensklemmenstroken en de kabels die
eraan zijn verbonden, kunnen dodelijke elektrische
shocks teweegbrengen. De stopfunctie van de variator
beschermt niet tegen aanwezige hoge spanningen.
• De variator heeft condensators die met een
dodelijke spanning geladen blijven nadat de voeding
werd onderbroken.
• Nadat de voeding naar de variator werd
afgesloten, dient u 2 min. te wachten (zodat de
condensators kunnen worden ontladen door de interne
circuits)
voordat
u
de
wegneemt.
• De voeding van de variator moet worden
beschermd tegen overbelasting en kortsluiting.
• De grootte van de beveiligingen moet worden
gerespecteerd.
3.1 - Voorzorgen voor bekabeling
- Wanneer de VARMECA - 10 van op afstand wordt bestuurd,
dan mogen de vermogenskabels en de besturingskabels niet
in dezelfde kabelboom worden samengebracht.
- Alle kabels voor besturing op afstand moeten worden
afgeschermd en moeten een sectie hebben tussen 0,22 mm
en 1 mm
.
2
- Breng de kabels in de wartels met een krommingsstraal die
vermijdt dat er water in kan doordringen.
- Maak de wartel goed vast.

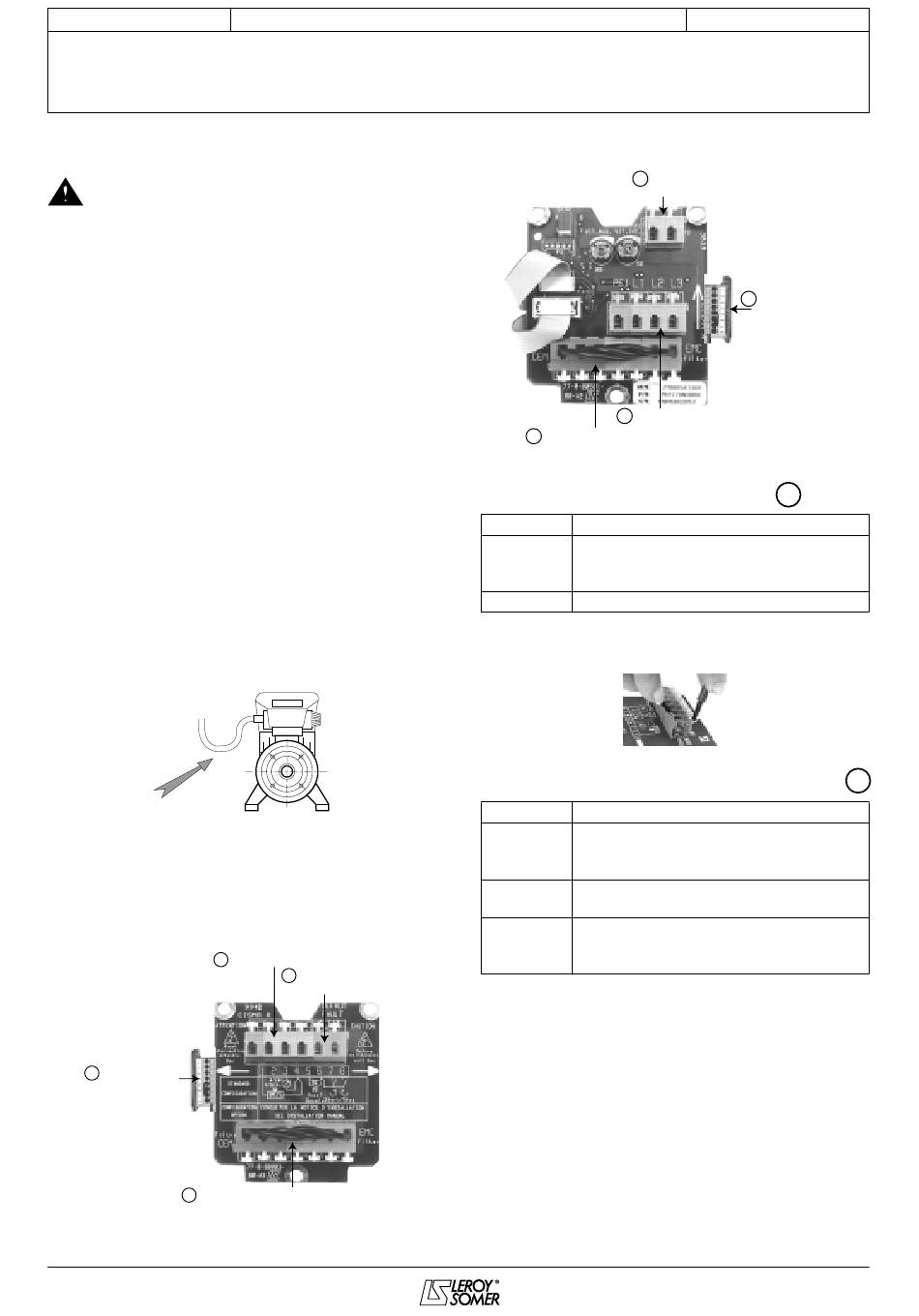

3.2 - De klemmenstroken
3.2.1 - Plaatsing van de klemmenstroken
• Standaard
1
3
Controle-
klemmenstrook
2
Klemmenstrook optioneel EMC-filter
90
INSTALLATIE EN ONDERHOUD
VARMECA - 10
AANSLUITINGEN
beschermingsinrichtingen
Klemmenstrook netvoeding
4
Klemmenstrook
foutrelais
• Optie CVI - VMA
2
Klemmenstrook optioneel EMC-filter
3.2.2 - Klemmenstrook netvoeding
Markering
L1
Aansluiting van de 3 beschermde fasen van
L2
het voedingsnet, gedefinieerd in § 1.3.1
L3
PE
Verplichte aansluiting van de aarding
2
Nota : De schroefloze connectoren kunnen worden geopend
met een platte schroevendraaier van maximum 4 mm.
3.2.3 - Klemmenstrook optioneel EMC-filter
Markering
1
Output van filter
2
Aansluiting van blauwe draden
3
PE
Verplichte aansluiting van de aarding van het
filter
4
Input van filter
5
Aansluiting van oranje draden
6
LET OP :
De standaardversie van de VARMECA - 10 komt geleverd
met aansluitpunten 1 en 4, 2 en 5 en 3 en 6 aan elkaar
verbonden. Maak de juiste aansluitingen om het filter te
installeren.
Ref. 3195 - 4.33/d - 12.99
4
Klemmenstrook foutrelais
3
Controle-
klemmenstrook
1
Klemmenstrook netvoeding
1
Functie
Functie
2
