INSTALLATIE
1

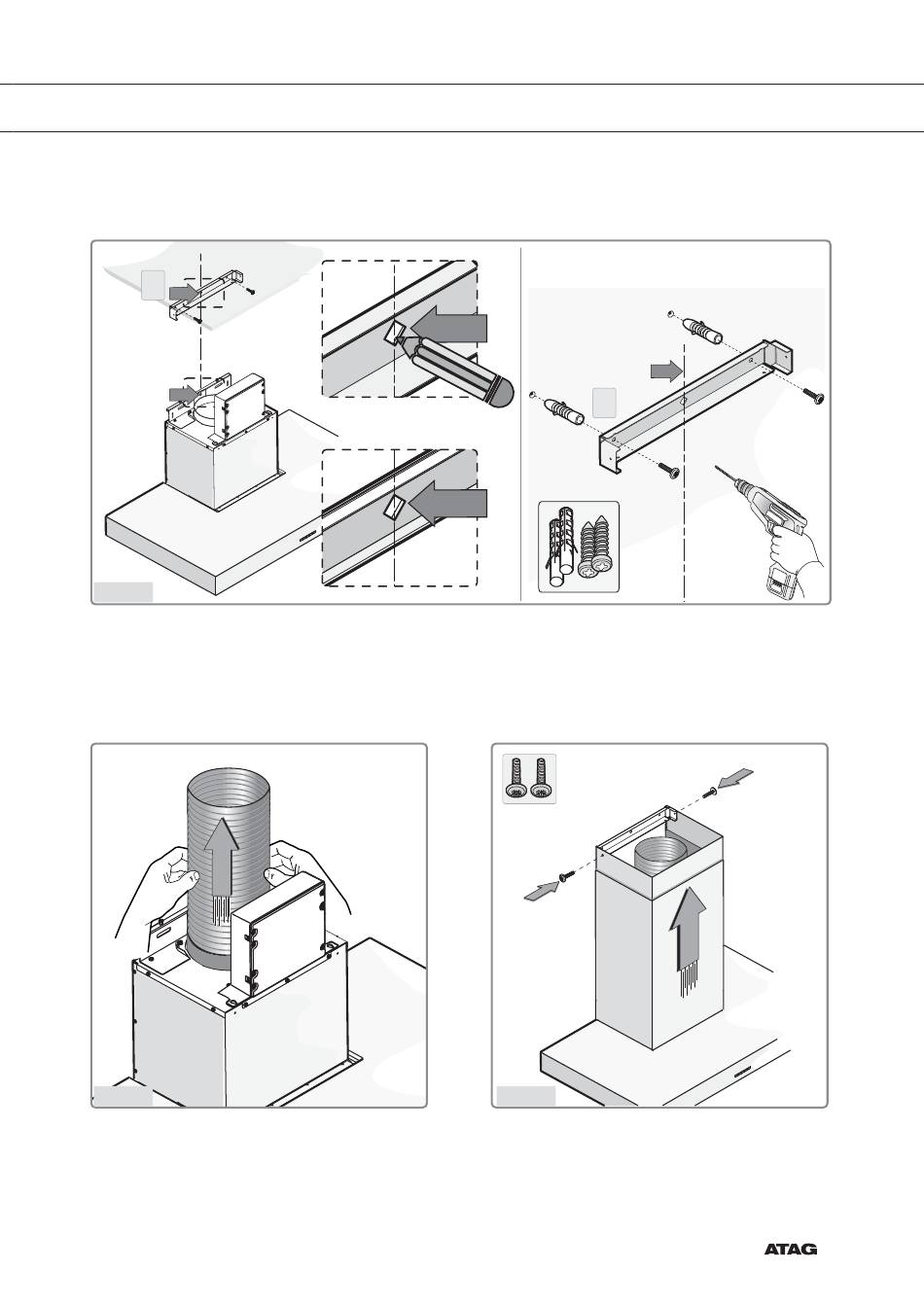

Fig.10
- Positioneer de beugel met verwijzing naar de maten in fi guur 1 en zet hem op zijn plaats met de
meegeleverde schroeven en pluggen (Fig.10).
Fig.11
- Sluit de fl ens aan op de luchtafvoer met behulp
van een buis (Fig.11).
2
Fig.12
- Plaats de bovenste schacht in de onderste
schacht en plaats die op de behuizing van de kap.
Schuif de bovenste schacht tot tegen de beugel
en zet deze vast met de twee schroeven (Fig.12).
NL 25
