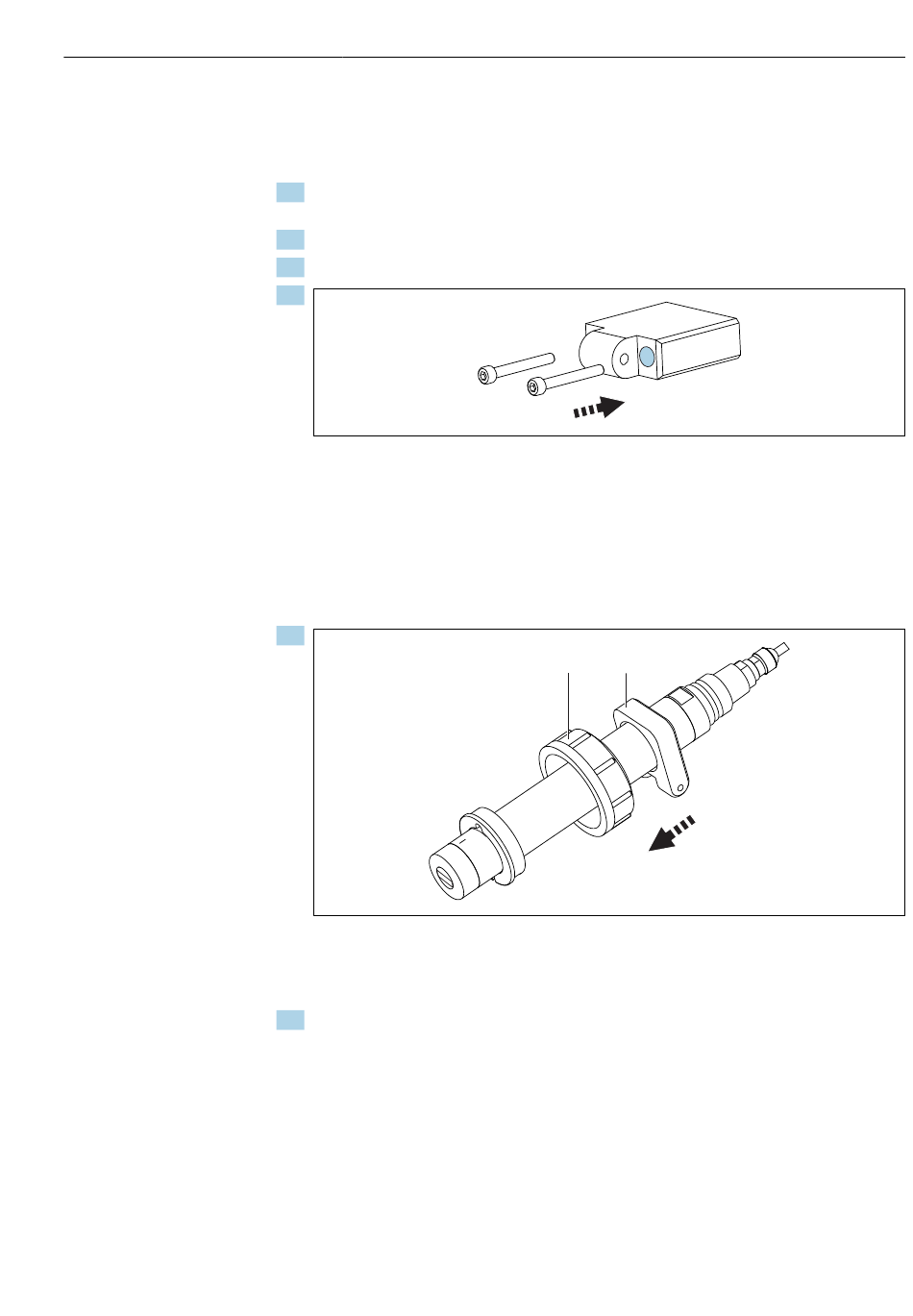

Montage van het afstandsstuk op het paneel
Het afstandsstuk wordt samen met de ringklem gebruikt om de sensor vast te zetten. Het
afstandsstuk moet op het niveau van de sensorbehuizing worden gemonteerd.
1. Houd het afstandsstuk op het montagepunt boven de armatuur. Ket daarbij op de
afmetingen → 5, 11.
2. Markeer de 2 boorgaten op het paneel. Ket daarbij op de afmetingen → 11.
3. Boor de gaten.
4.
Bevestig het afstandsstuk op het paneel met 2 M5-schroeven.
5.2.4
Montage van de sensor met de armatuur
De sensor kan in de armatuur worden geïnstalleerd met de voorgeïnstalleerde klemring of
zonder de geïnstalleerde klemring.
Voorbereidende werkzaamheden voor de sensor met geïnstalleerde klemring:
1.
1
Wartelmoer
2
Ringklem
Schuif de wartelmoer over de sensor vanaf de bovenkant (over de vaste kabel).
2. Schuif de ringklem over de sensor vanaf de bovenkant (over de vaste kabel).
1
2
Montage
A0048147
A0048148
17
