Elektrische aansluiting
22
6
Elektrische aansluiting
WAARSCHUWING
L
Instrument staat onder spanning!
Verkeerde aansluiting kan ernstig of dodelijk letsel tot gevolg hebben!
‣
De elektrische aansluiting mag alleen worden uitgevoerd door een elektrotechnicus.
‣
De elektrotechnicus moet deze beknopte handleiding hebben gelezen en begrepen en
de instructies daarin opgenomen opvolgen.
‣
Voor het uitvoeren van de aansluitwerkzaamheden, moet worden gewaarborgd dat op
geen enkele kabel nog spanning staat.
6.1
Aansluiten van de sensoren
De volgende aansluitmogelijkheden zijn beschikbaar:
• Via M12-connector (versie: vaste kabel, M12-connector)
• Via de kabel van het instrument op de insteekklemmen of de ingang op de transmitter
(versie: vaste kabel, adereindhulzen)
2DS
PK
GY
Sensor 1
GN
YE
Sensor 2
18

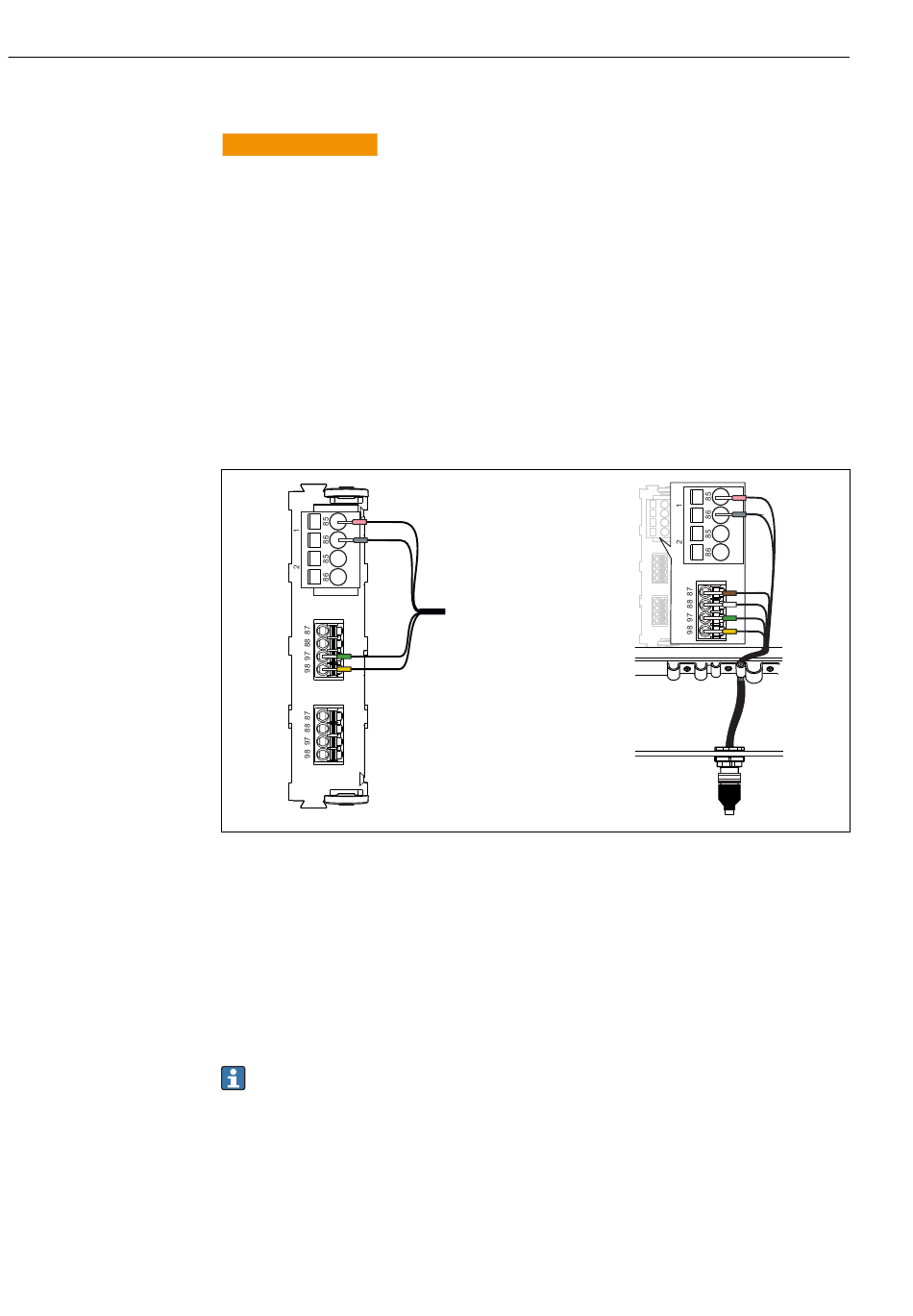

Instrumentaansluiting op ingang (links) of met M12-connector (rechts)
Het instrument is leverbaar met de volgende vaste kabellengtes:
• 3 m (9,84 ft)
• 7 m (22,97 ft)
• 15 m (49,22 ft)
6.1.1
Aansluiten van de kabelafscherming
De instrumentkabelmoeten afgeschermde kabels zijn.
Gebruik alleen afgesloten originele kabels waar mogelijk.
Memosens CFS51
PK
GY
Sensor 1
BN
WH
GN
YE
A0042911
