Stappen

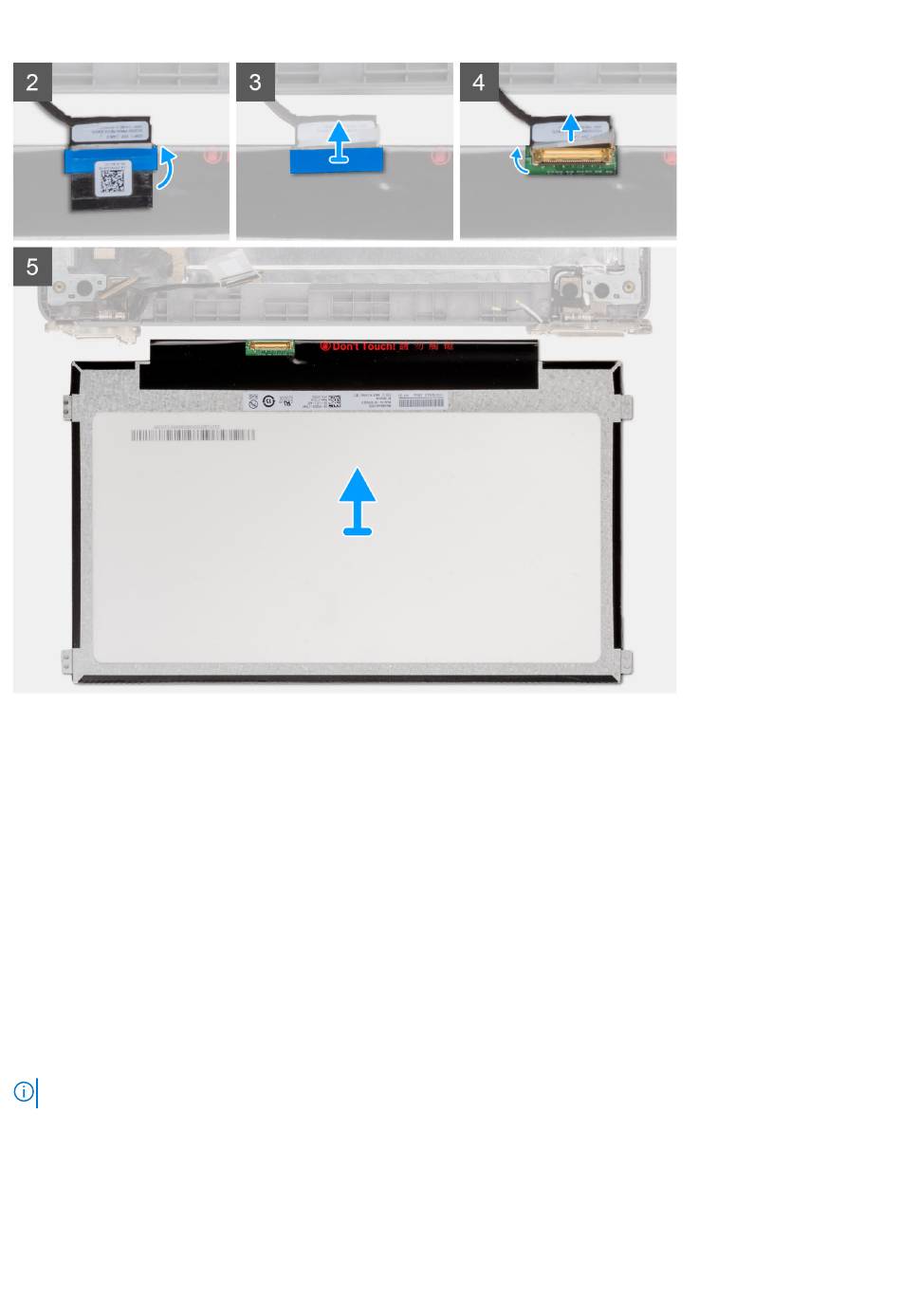

1. Verwijder de vier schroeven (M2x2.5) waarmee het beeldschermpaneel aan de beeldschermeenheid wordt bevestigd.
2. Draai het beeldschermpaneel voorzichtig om.
3. Haal de Mylar-tape los waarmee de beeldschermkabel wordt bevestigd aan de achterzijde van het beeldschermpaneel.
4. Verwijder de rubberen sticker die over de connector van de beeldschermkabel zit.
5. Trek de beeldschermkabel uit de connector op het beeldschermpaneel.
6. Til en verwijder het beeldschermpaneel uit de beeldschermeenheid.
Het beeldschermpaneel installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
OPMERKING:
De volgende stappen zijn voor Latitude 3120 systemen.
De volgende afbeeldingen geven de locatie van het beeldschermpaneel aan en bieden een visuele weergave van de installatieprocedure.
54
Onderdelen verwijderen en plaatsen
