3. Verwijder de beeldschermeenheid.
4. Verwijder het
montagekader van het beeldscherm.
5. Verwijder het beeldschermpaneel.
Over deze taak

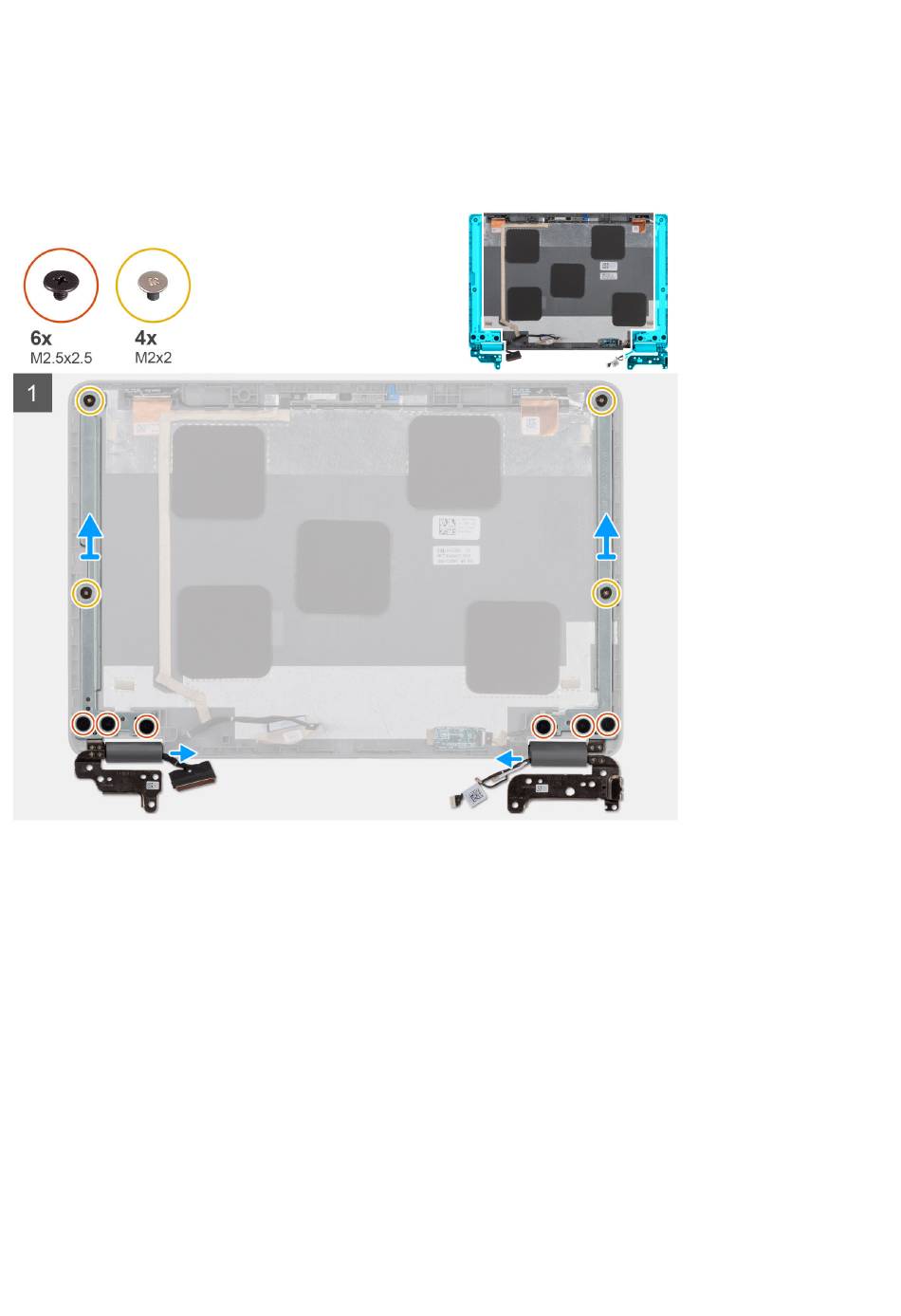

De volgende afbeelding geeft de locatie van de beeldschermscharnier weer en biedt een visuele weergave van de verwijderingsprocedure.
Stappen
1. Verwijder de tape van de linkerscharnier waarmee de beeldschermkabel is bevestigd.
2. Verwijder de tape van het rechterscharnier waarmee de WLAN-antennekabels zijn bevestigd.
3. Verwijder voor de Latitude 3120 de twee (M2x2.5) en vier (M2.5x2.5) schroeven waarmee de beeldschermscharnieren aan de
beeldschermeenheid zijn bevestigd.
4. Verwijder voor Latitude 3120 2-in-1 de zes (M2.5x2.5) schroeven en vier (M2x2) schroeven waarmee de beeldschermscharnieren aan
de beeldschermeenheid zijn bevestigd.
5. Open de beeldschermscharnieren onder een hoek van 45 graden.
6. Verwijder de beeldschermscharnieren uit de beeldschermeenheid.
Het beeldschermscharnier plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Onderdelen verwijderen en plaatsen
61
