De koelmiddelleidingen aansluiten
1.
De buitenunit installeren
1) Raadpleeg "Voorzorgsmaatregelen bij het selecteren van de plaats" op pagina 2 en de "Installatietekeningen voor
de binnen-/buitenunit" pagina 3 wanneer u de buitenunit installeert.
2) Indien er een afvoer moet komen, volg dan de hieronder beschreven procedures.
2.
Afvoer
1) Gebruik de aflaatplug om af te laten.
2) Indien de aflaatpoort door een montagesokkel of door de
vloeroppervlakte bedekt is, zet dan bijkomende voetstukken van
minstens 30 mm hoogte onder de voetjes van de buitenunit.
3) Gebruik in koude regio's geen afvoerslang met de buitenunit.
(Anders kan het afgevoerd water bevriezen en zo het
verwarmingsrendement nadelig beïnvloeden.)
3.
Koelmiddelleidingen
VOORZICHTIG
• Gebruik de wartelmoer bevestigd op de hoofdunit. (Om te beletten dat deze ooit zou barsten.)
• Om geen gaslekken te hebben, breng alleen onbevriesbare olie aan op de binnenkant van de wartelmoer/verbreed gedeelte.
(Gebruik onbevriesbare olie voor R32.)
• Gebruik momentsleutels om de wartelmoeren vast te draaien om deze niet te beschadigen en om geen gaslekken te hebben.
• Hergebruik geen verbindingen die reeds eenmaal werden gebruikt.
• De installatie dient door een installateur uitgevoerd te worden; de keuze van het materiaal en de installatie dienen te voldoen
aan de toepasselijke wetgeving. In Europa dient de norm EN378 gehanteerd te worden.
• Zorg dat de lokale leidingen en aansluitingen niet gespannen kunnen staan.

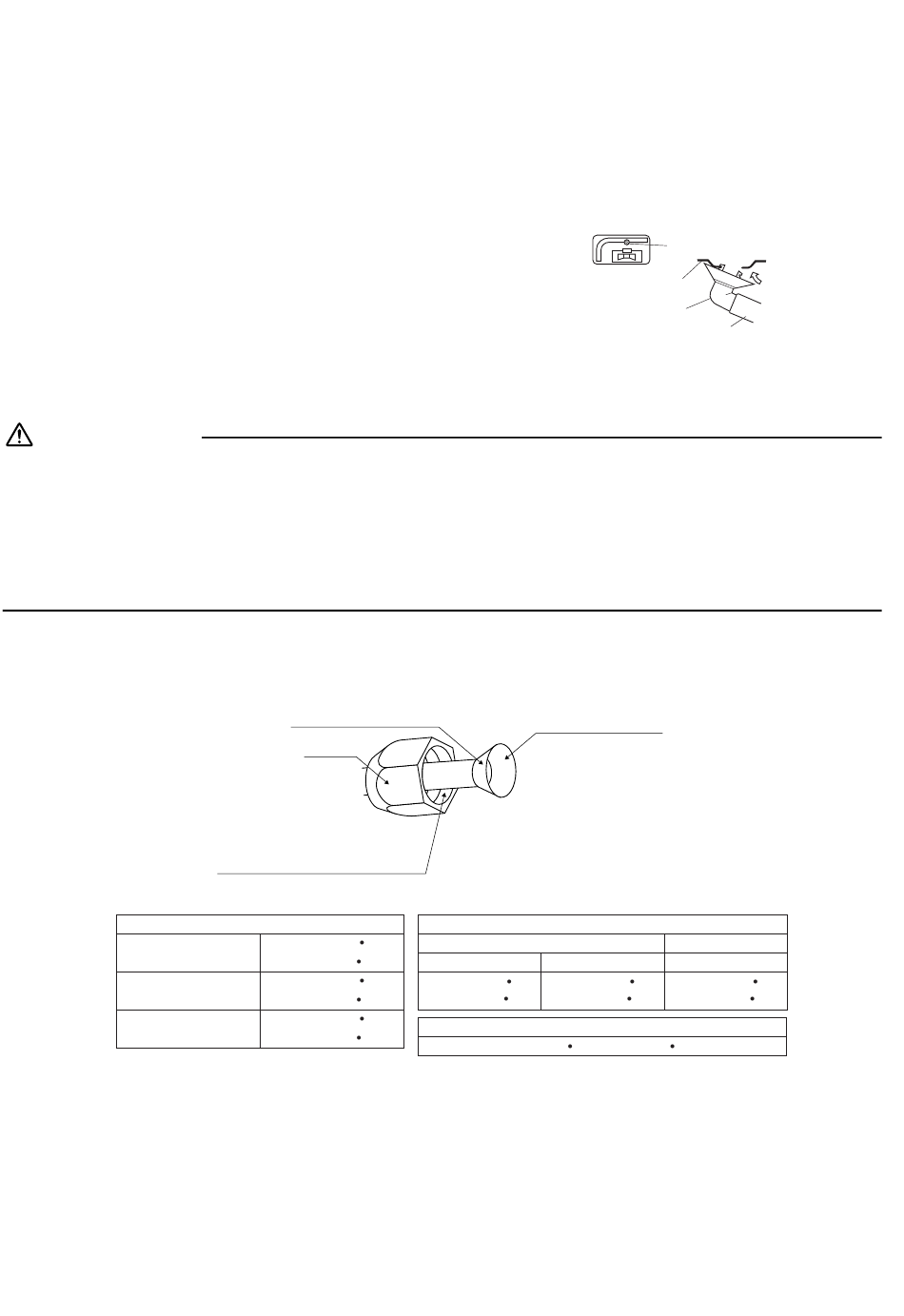

Breng het midden van beide verbrede gedeelten op één lijn en draai de afgeronde moeren 3 of 4 slagen met de hand vast.
Draai ze daarna volledig vast met de momentsleutels.
Wartelmoer voor φ6,4
Wartelmoer voor φ9,5
Wartelmoer voor φ12,7
7
Breng geen koelcompressorolie
aan op de buitenzijde.
Flensmoer
Breng geen koelcompressorolie aan op de
fiensmoer om te voorkomen dat deze met de
momentsleutel te vast wordt aangedraaid.
Aantrekkoppel van wartelmoer
14,2-17,2 N m
(144-175 kgf cm)
32,7-39,9 N m
(333-407 kgf cm)
49,5-60,3 N m
(505-615 kgf cm)
[Breng olie aan]
Breng koelcompressorolie
aan op de binnenzijde van
de flens.
Klep-dop aanhaaltorsie
Gas-zijde
3/8 inch
1/2 inch
21,6-27,4 N m
48,1-59,7 N m
(220-280 kgf cm)
(490-610 kgf cm)
Onderhoudsopening deksel aanhaaltorsie
10,8-14,7 N m (110-150 kgf cm)
Draineeropening
Onderzijde van frame
Aftapplug
Slang (binnendiameter
16 mm., standaardkwaliteit)
Vloeistof-zijde
1/4 inch
21,6-27,4 N m
(220-280 kgf cm)
