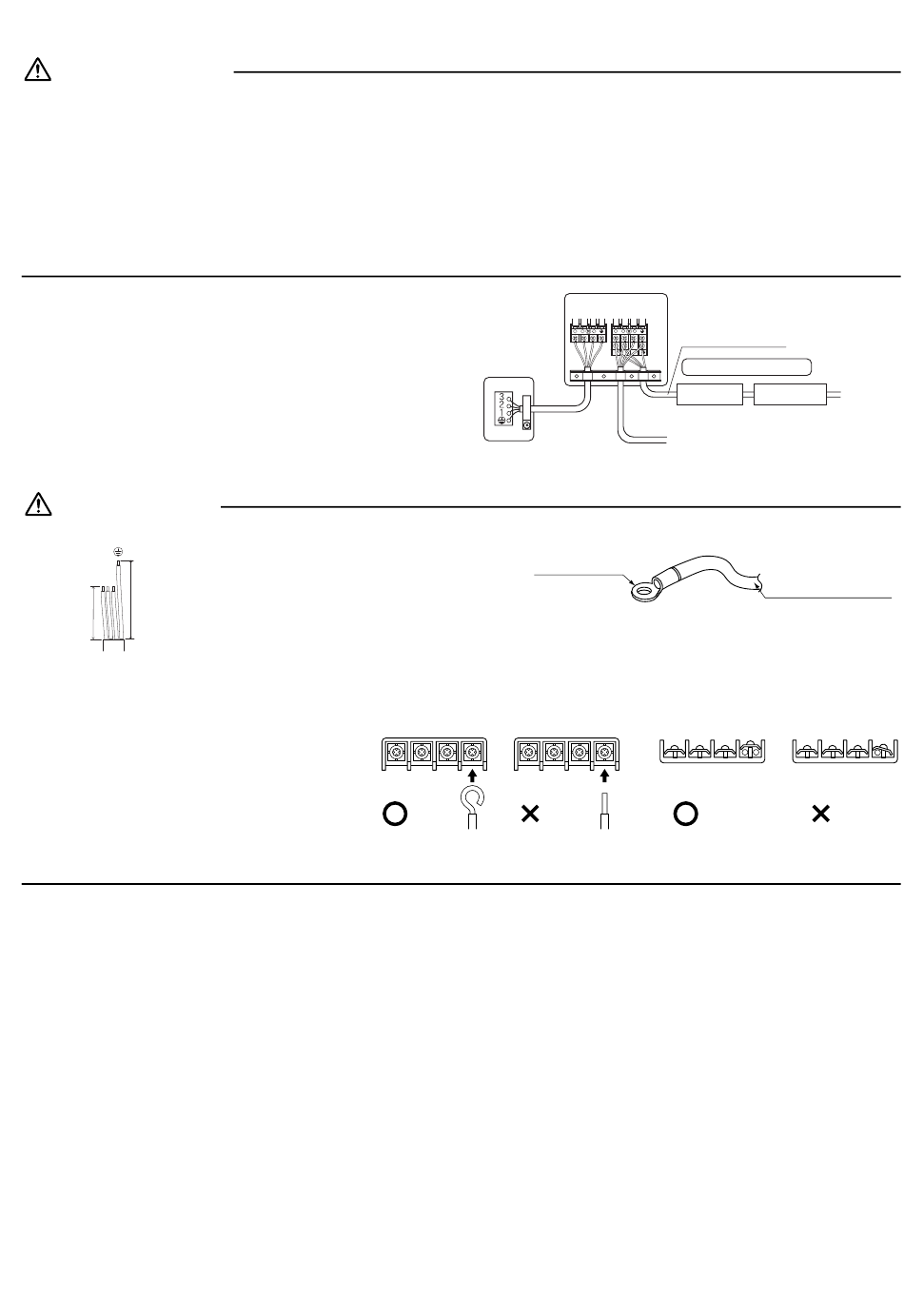

Bedrading
WAARSCHUWING
• Gebruik geen kabels met stopcontacten, geslagen draden (VOORZICHTIG 1), verlengsnoeren of gekruiste aansluitingen,
omdat deze oververhitting, elektrische schokken of brand kunnen veroorzaken.
• Gebruik geen ter plaatse aangekochte elektrische onderdelen in het product. (Vertak niet de stroomtoevoer voor de
afvoerpomp enz., vanuit het aansluitingenblok.) Anders kan dit een elektrische schok of brand veroorzaken.
• Plaats een aardlekschakelaar. (Een aardlekdetector die ook hogere harmonischen kan detecteren.)
(Deze unit gebruikt een inverter, wat betekent dat er een aardlekschakelaar moet worden gebruikt die harmonischen kan
hanteren om ervoor te zorgen dat er geen storingen in de aardlekschakelaar zelf kunnen optreden.)
• Gebruik een stroomonderbreker die alle polen samen onderbreekt, een onderbreker met minstens 3 mm tussen de
tussenruimten tussen de contactpunten.
• Sluit de stroomtoevoerdraad niet aan op de binnenunit. Anders kan dit een elektrische schok of brand veroorzaken.
• Schakel de veiligheidsstroomonderbreker NIET aan vooraleer
alle werkzaamheden voltooid zijn.
1) Verwijder de isolatie van de draad (20 mm).
2) Sluit de kabels tussen de binnen- en buitenunits aan,
zodat de nummers van de aansluitingspunten
overeenstemmen. Draai de schroeven van de
aansluitingen stevig vast. Wij adviseren een platte
schroevendraaier te gebruiken om de schroeven vast
te draaien. De schroeven zitten in dezelfde verpakking
als de aansluitingenblok.
VOORZICHTIG
•Wanneer de interunitkabel op de
aansluitingenblok wordt aangesloten met
behulp van een eenaderige draad, is het
1-3
noodzakelijk een lus in de draad te leggen.
B
Indien deze bedrading niet goed wordt
A
uitgevoerd, kan in bedrijf oververhitting
en brand ontstaan.
A<B
•Zorg dat de aardkabel tussen de
trekontspanning en de klem langer is dan
de andere draden.
• Indien de geslagen draden gebruikt moeten
worden, gebruik dan zeker de aansluiting
met een rond oog om op het
aansluitingenblok van de elektrische
voeding aan te sluiten. Plaats de
aansluitingen met een rond oog op de
draden tot op het bedekt gedeelte en span
ze stevig vast.
Nederlands
Kamer A
1
2
Binnenunit
Kamer A
Aansluitoog
Goed
Fout
Buitenunit
Kamer B
Draad elektrische voeding
3 aders 2,5 mm² of meer
3
1
2
3
H05RN
L
N
Gebruik de afzonderlijk circuits.
Veiligheidsonderbreker
Aardlekschakelaar
Interunitkabel
4 aders 1,5 mm² of meer
H05RN
Naar kamer B
Goed
50 Hz
220-240 V
Gevlochten snoer
Fout
