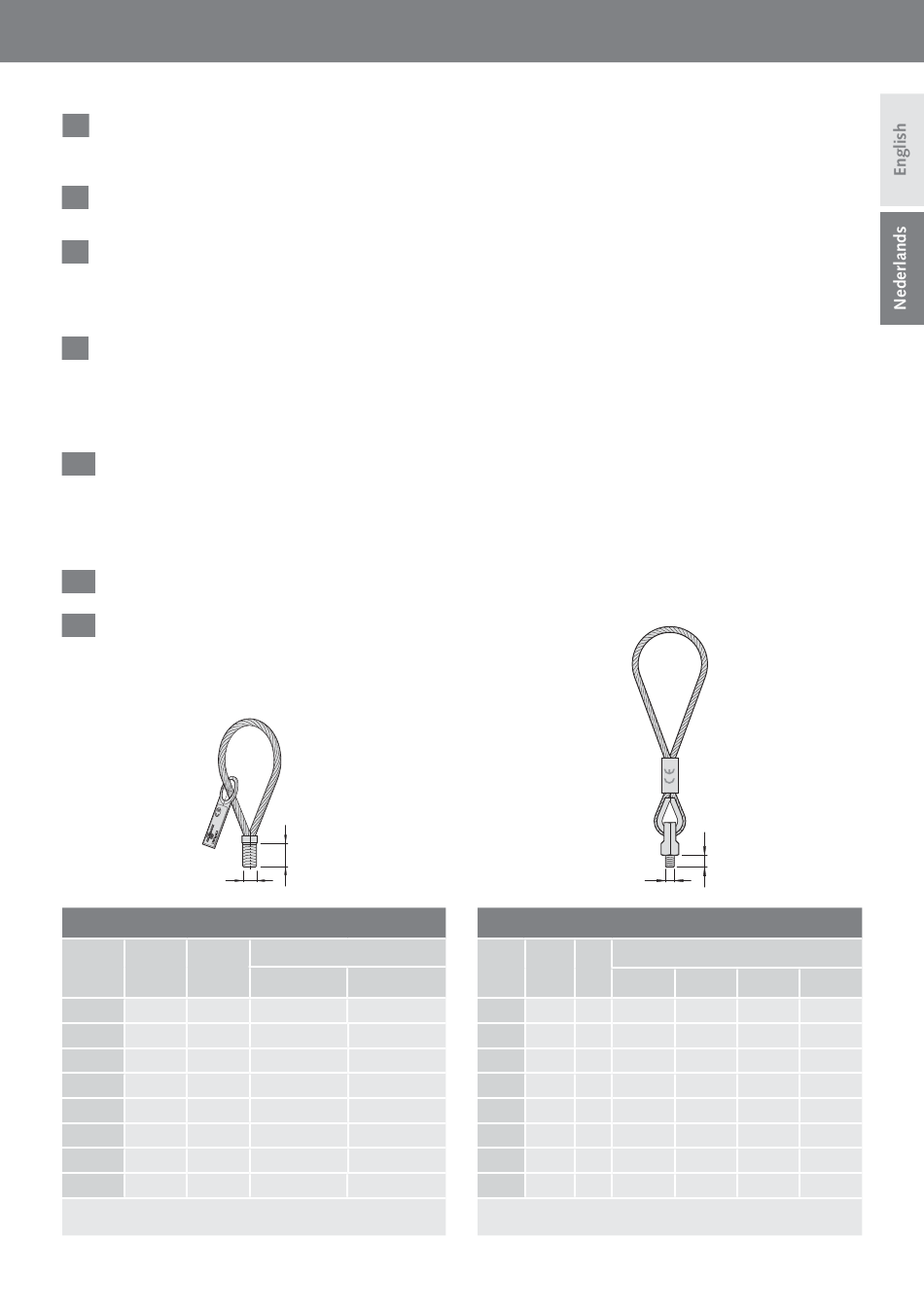

HALFEN DEMU Lifting link
Het aanlegvlak tussen het hijsgereedschap en het beton dient vlak en schoon te zijn. Controleer of het
6
draadgat van het anker volledig schoon is voordat het hijsgereedschap wordt ingedraaid. De draadstift
van het hijsgereedschap dient geheel te worden ingedraaid.
Draai het hijsgereedschap alleen in een overeenkomstig draadgat.
7
Bijvoorbeeld: M16 hijsgereedschap in M16 draadgat.
Bij verdiept aangebrachte ankers dient de sparing in het beton (bakje) schoon en vlak te zijn. De borst
8
van het hijsgereedschap dient de bovenkant van het anker te raken. De maten M12 t/m M30 van de
hijslus 6311 kunnen worden gebruikt bij ankers die met een fl ensplaat 2280 verdiept zijn ingestort.
Voor hijslus 1245 geldt dit voor M12 t/m M24.
Voordat een element wordt gehesen, zal altijd op de tekening moeten worden gekeken welk anker is
9
ingestorten met welk hijsgereedschap gehesen dient te worden. Er moet worden gecontroleerd of het anker
in combinatie met het hijsgereedschap geschikt is om de optredende belasting op te nemen, bij de gegeven
betonkwaliteit en eventuele randafstanden. De optredende belasting bestaat uit het eigengewicht van het
element, de optredende hijshoek, de hijsfactor en de eventuele aanhechting aan de bekisting.
De maximum toelaatbare belasting op het hijsgereedschap staat op de lus/ring. De toelaatbare belasting
10
op het hijssysteem wordt bepaald door de houdkracht van het anker in het betonelement, de hijshoek,
de betonkwaliteit, de randafstanden etc. en hoeft dus niet de maximum toelaat-bare belasting van het
hijsgereedschap te zijn. De maximum toelaatbare belasting op het hijsgereedschap is te vinden in de
documentatie „HALFEN DEMU-Lift".
Voor verdere restricties verwijzen wij naar DIN EN 13414.
11
ledere hijsgereedschap heeft een eigen „Certifi caat Hijsmiddelen".
12
M
type
e
M10
6311
–
M12
6311
22
M16
6311
27
M20
6311
35
M24
6311
43
M30
6311
56
6311
68
M36
M42
6311
–
Geen reductie bij hijsen onder een hoek (max. 45 graden).
