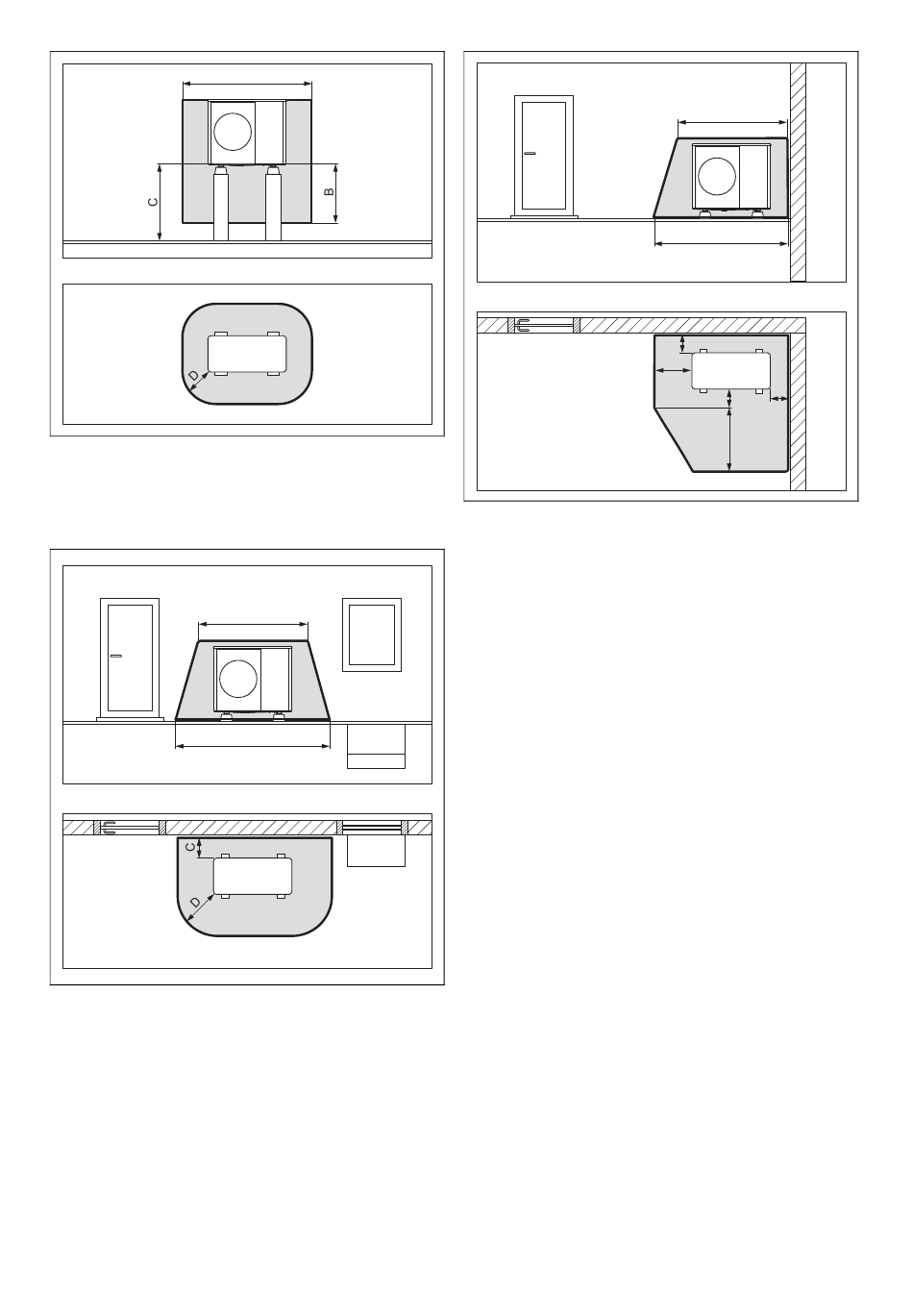

4.1.1.2 Bodenaufstellung bei erhöhter Position
A
2100 mm
B
1000 mm
4.1.1.3 Bodenaufstellung vor einer Gebäudewand
A
2100 mm
B
3100 mm
Das Maß C ist der Mindestabstand, der zur Wand einzuhal-
ten ist (→ Kapitel 5.4).
0020326636_03 Installations- und Wartungsanleitung
A
C
> 1000 mm
D
500 mm
A
B
C
200 mm / 250 mm
D
1000 mm
4.1.1.4 Bodenaufstellung in einer Gebäudeecke
A
2100 mm
B
2600 mm
C
200 mm / 250 mm
D
500 mm
Dargestellt ist die rechte Gebäudeecke. Die Maße C und D
sind die Mindestabstände, die zur Wand einzuhalten sind
(→ Kapitel 5.4). Bei der linken Gebäudeecke variiert das Maß
D.
4.1.2
Schutzbereich bei Wandmontage
Abhängig davon, wie hoch das Produkt über dem Boden
aufgestellt wird, erstreckt sich der Schutzbereich unterhalb
des Produkts bis zum Boden, oder bis 1000 mm unterhalb
des Produkts.
A
B
C
E
F
D
G
E
1000 mm
F
500 mm
G
1800 mm
21
