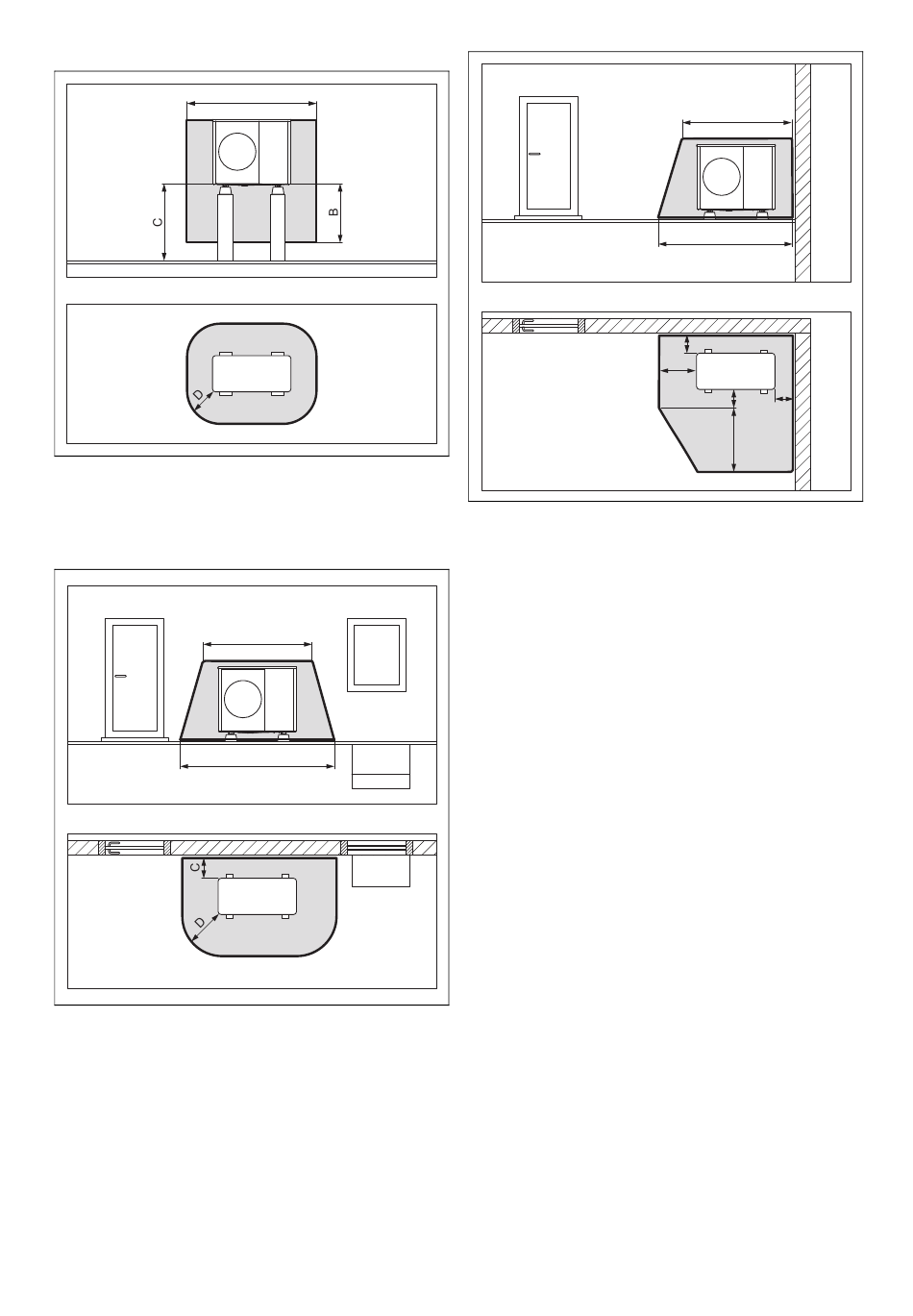

4.1.1.2 Maapinnale paigaldamine kõrgendatud asendi
korral
A
2100 mm
B
1000 mm
4.1.1.3 Maapinnale paigaldamine hoone seina ette
A
2100 mm
B
3100 mm
Mõõt C on vähim vahekaugus seinast (→ Peatükk 5.4).
72
A
C
> 1000 mm
D
500 mm
A
B
C
200 mm / 250 mm
D
1000 mm
4.1.1.4 Maapinnale paigaldamine hoone nurka
A
2100 mm
B
2600 mm
C
200 mm / 250 mm
D
500 mm
Kujutatud on parempoolne hoone nurk. Mõõdud C ja D on
vähimad vahekaugused seinast (→ Peatükk 5.4). Vasak-
poolse hoone nurga korral muutub mõõt D.
4.1.2
Kaitsepiirkond seinale paigaldamise korral
Olenevalt sellest, kui kõrgele maapinna kohale toode paigal-
datakse, ulatub kaitsepiirkond toote all maapinnani või kuni
1000 mm kauguseni toote all.
Paigaldus- ja hooldusjuhend 0020326636_03
A
B
C
E
F
D
G
E
1000 mm
F
500 mm
G
1800 mm
