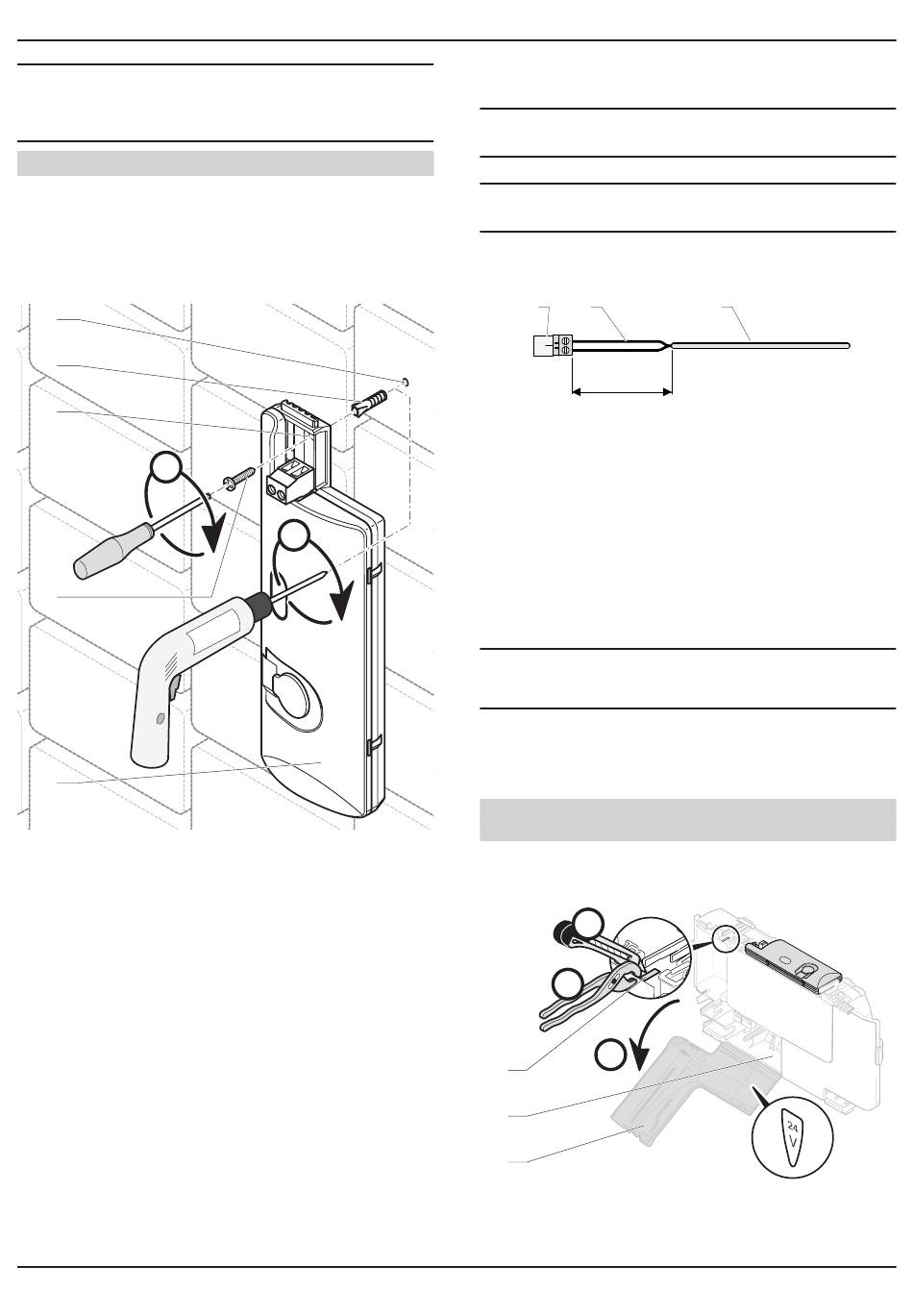

INSTALLATIE
De draadloze ontvanger wordt buiten de installatie
i
geplaatst als de elektrische schakelkast van
het toestel geen plaats heeft voor de draadloze
ontvanger.
Optie nr. 3 – draadloze ontvanger buiten het toestel
• Vergewis u ervan dat de materialen die u gebruikt
overeenkomstig zijn met die van het toestel.
• Bepaal de plaats van de montage.
We verwijzen hiervoor naar het hoofdstuk "Plaatsing van het
apparaat".
5
4
3
B
2
1
Legende
1
Draadloze ontvanger
2
Bevestigingsschroeven
3
Bevestigingsopeningen
4
Pluggen
5
Boorgat
• Bevestig de draadloze ontvanger (1) op een muur.
• Boor (A) het gat (5) van de bevestigingsschroeven conform
de opening voor de bevestiging (3) van het huis.
• Steek de plug (4) in de boring (5).
• Maak (B) de draadloze ontvanger vast met de
bevestigingsschroeven (2).
• Respecteer de normen voor de elektrische installaties die
van kracht zijn voor de aansluiting van de Ebus-kabel tussen
de draadloze ontvanger en de ketel.
- 8 -
A
8
Elektrische aansluitingen
De elektrische aansluiting van het apparaat moet
i
gebeuren door een erkend installateur.
De aansluiting van de draadloze ontvanger moet
b
gebeuren op de Ebus-connector.
8.1
Hoofdprint
1
2
30 mm max.
Legende
1
Aansluitpunt
2
Elektrische draden
3
Kabelbekleding
Voor het aansluiten van elektrische kabels op een aansluitpunt
van de electronica:
• Zorg dat de afstand tussen het aansluitpunt (1) en de
verwijderde kabelbekleding (3) maximaal 30 mm is.
8.2
De draadloze ontvanger aansluiten
De plaats van het Ebus-aansluitblok varieert per
i
verwarmingssysteem. Het wordt altijd aangeduid
met de markering «BUS».
• Gebruik de meegeleverde Ebus-aansluitkabel.
• Snijd de Ebus-aansluitkabel af op de vereiste lengte voor de
installatie.
Optie nr. 1 – draadloze ontvanger op de elektrische
schakelkast
• Verbind de Ebus-aansluitkabel volgens de stappen (A) tot (F).
B
C
A
3
2
1
Legende
1
Ingang voor aansluiting van 24 V
2
Elektrische schakelkast
3
Voorgesneden gedeelte van de elektrische schakelkast
3
