Bevestiging
7.1
Bevestiging van de kamerthermostaat
• Vergewis u ervan dat de materialen die u gebruikt
overeenkomstig zijn met die van het toestel.
• Bepaal de plaats van de montage.
We verwijzen hiervoor naar het hoofdstuk "Plaatsing van het
apparaat".
6
5
4
3
2
B
1
Legende
1
Boorgaten
2
Bevestigingsschroeven
3
Bevestigingsopeningen
4
Houder voor de kamerthermostaat
5
Pluggen
6
Kamerthermostaat

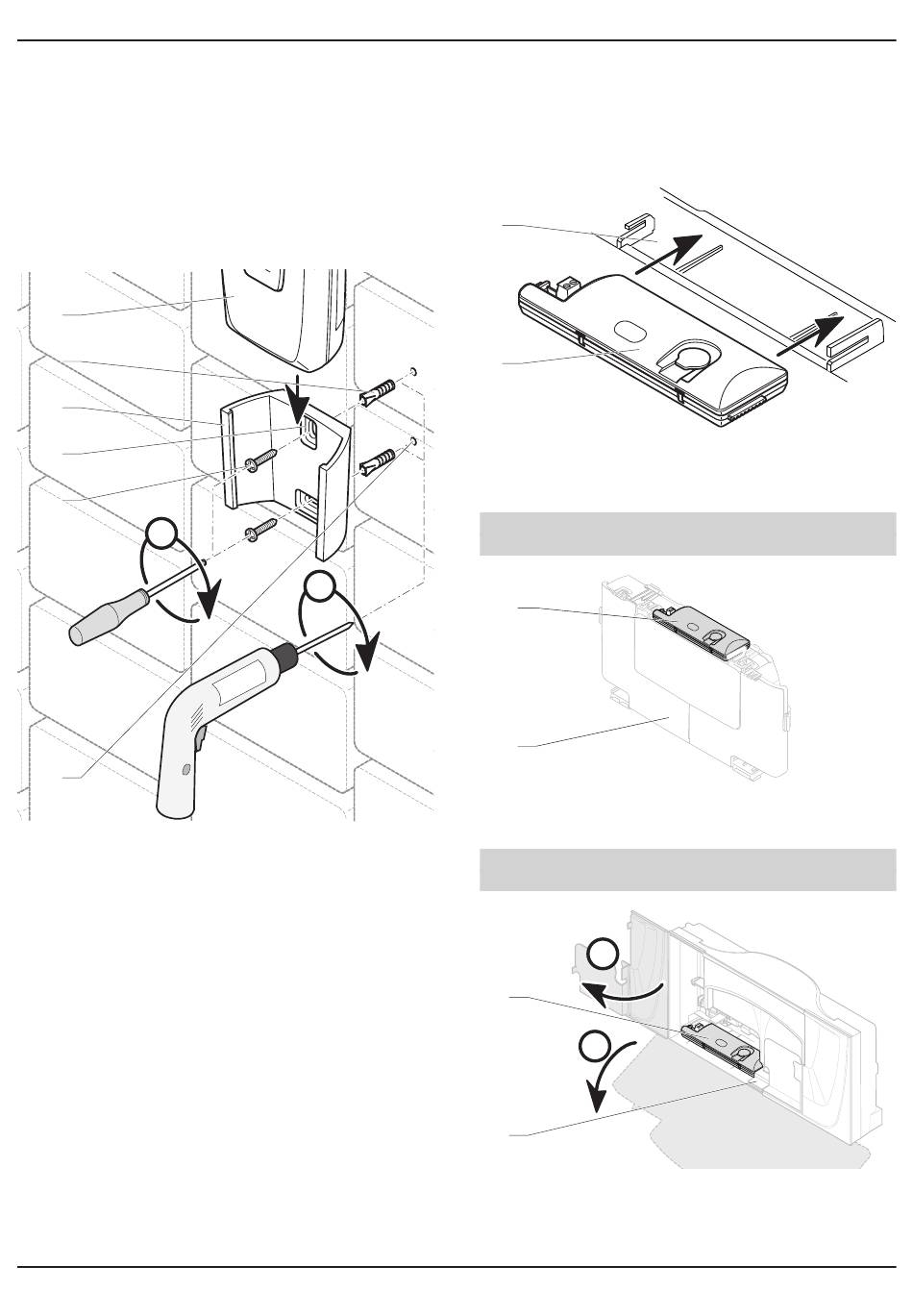

• Plaats de steun van de kamerthermostaat (4) op een muur.
• Boor (A) de gaten (1) voor de bevestigingsschroeven
overeenkomstig de 2 bevestigingsopeningen (3) van de
wandbevestiging (4).
• Steek de pluggen (5) in de boorgaten (1).
• Bevestig (B) de steun van de kamerthermostaat (4) met de
bevestigingsschroeven (2).
• Schuif de kamerthermostaat (6) in zijn steun (4).
0020094606_00 - 12/10 - AWB
7.2
• Bepaal de plaats van de draadloze ontvanger in de het
• Schuif de draadloze ontvanger in de inkepingen.
2
1
Legende
1
2
A
Legende
1
2
Legende
1
2
Bevestiging van de draadloze ontvanger
toestel.
Draadloze ontvanger
Plaats van de draadloze ontvanger
Optie nr. 1 – draadloze ontvanger op de elektrische
schakelkast
2
1
Elektrische schakelkast
Draadloze ontvanger
Optie nr. 2 –draadloze ontvanger in de elektrische
schakelkast
B
2
A
1
Elektrische schakelkast
Draadloze ontvanger
INSTALLATIE
- 7 -
