5.6 De rugleuning aanpassen
LET OP!
Het aanpassen van de zit- of rughoek wijzigt
de geometrie van het mobiliteitshulpmiddel
en heeft onmiddellijk effect op de dynamische
stabiliteit!
– Raadpleeg voor details over de dynamische
stabiliteit, maximale hellingshoeken en
obstakels en de correcte aanpassing van zit- of
rughoek 6.5 Over hindernissen rijden, pagina
80 en 6.6 Hellingen op- en afrijden, pagina 82.
5.6.1 De hoek van de rugleuning aanpassen
(Max-zitvoorziening)
Gereedschap:
•
Kruiskopschroevendraaier

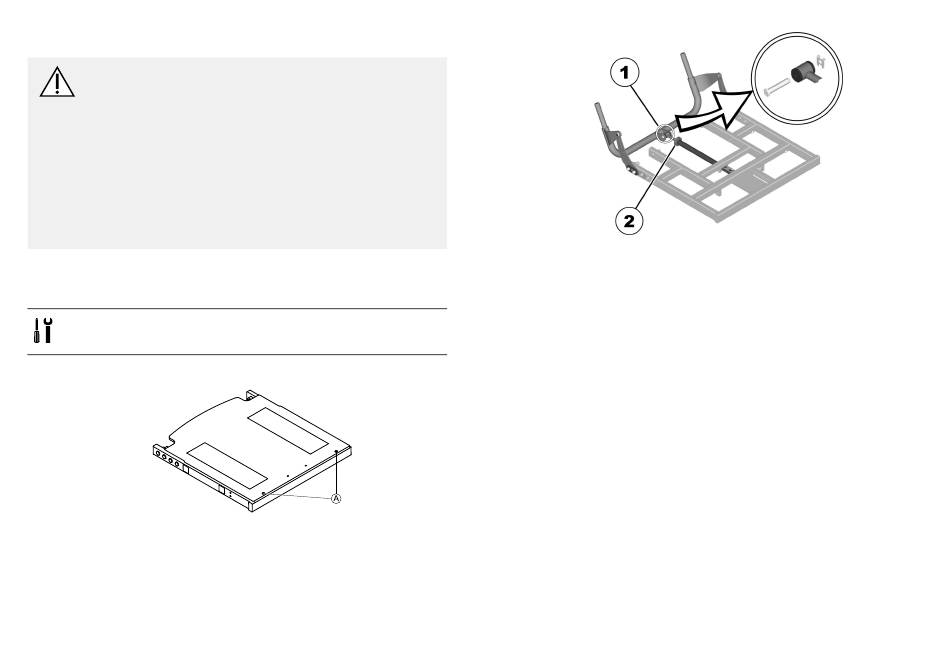

1. Verwijder het rugkussen en het zitkussen.
2.
Draai de schroeven (1) los en verwijder de zitplaat.
1580067-N
3.
Verwijder het plaatje en de bout (1).
4. Klap de rugleuning naar voren.
5. Draai de getande moer (2) los.
6. Zet de rugsteun in de gewenste hoek met behulp van
de spindel.
Draai de spindel rechtsom en naar binnen om de
rugsteun naar achteren te kantelen. Draai de spindel
linksom en naar buiten om de rugsteun naar voren te
kantelen.
7. Bevestig de spindel met de bout weer aan de rugbuis
en draai de bout aan.
8. Monteer de zitplaat en plaats het zitkussen terug.
