Invacare® TDX® SP2-serie
Kuitkussens kunnen onafhankelijk van de respectievelijke
montagebeugel worden aangepast met de
bevestigingsschroef aan de achterkant van het
kuitkussen. Kuitkussens kunnen worden aangepast (diepte,
hoogte en hoek) voor tal van verschillende configuraties.
De onafhankelijke aanpassingen van de kuitkussens geven
een optimale positionering en comfort voor eindgebruikers;
hieronder staan afbeeldingen van voorbeeldconfiguraties.

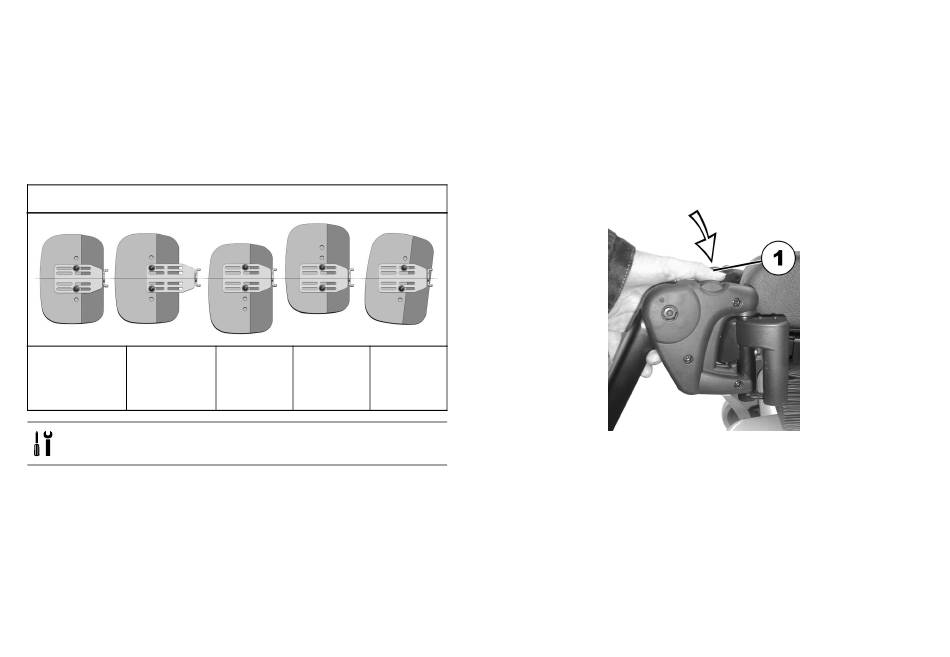

Aanpassing kuitkussen — voorbeeldconfiguraties
Gecentreerd Verlengde
positie
(maximum)
•
Inbussleutel van 4 mm
1. Klap het kuitkussen naar voren om bij de bouten te
kunnen.
2. Draai de bouten los en verwijder ze indien nodig.
3. Stel het kuitkussen op de gewenste hoogte en breedte
af.
4. Draai de bouten weer vast.
5. Klap het kuitkussen terug.
58
Verhoogd In een
Verlaagd
hoek
5.13 Vari-F voetsteun
5.13.1 Voetensteun/beensteun naar buiten zwenken
en/of verwijderen
De kleine ontgrendelknop bevindt zich op het
bovenste deel van de voetensteun/beensteun. Als de
voetensteun/beensteun ontgrendeld is, kan deze naar
binnen of buiten worden gezwenkt om gemakkelijker in te
kunnen stappen, of compleet worden verwijderd.
1. Ontgrendelknop (1) indrukken en de
voetensteun/beensteun naar buiten zwenken.
2. Voetensteun/beensteun naar boven toe verwijderen.
1580067-N
