Liquiline System CAT820
6.2.3

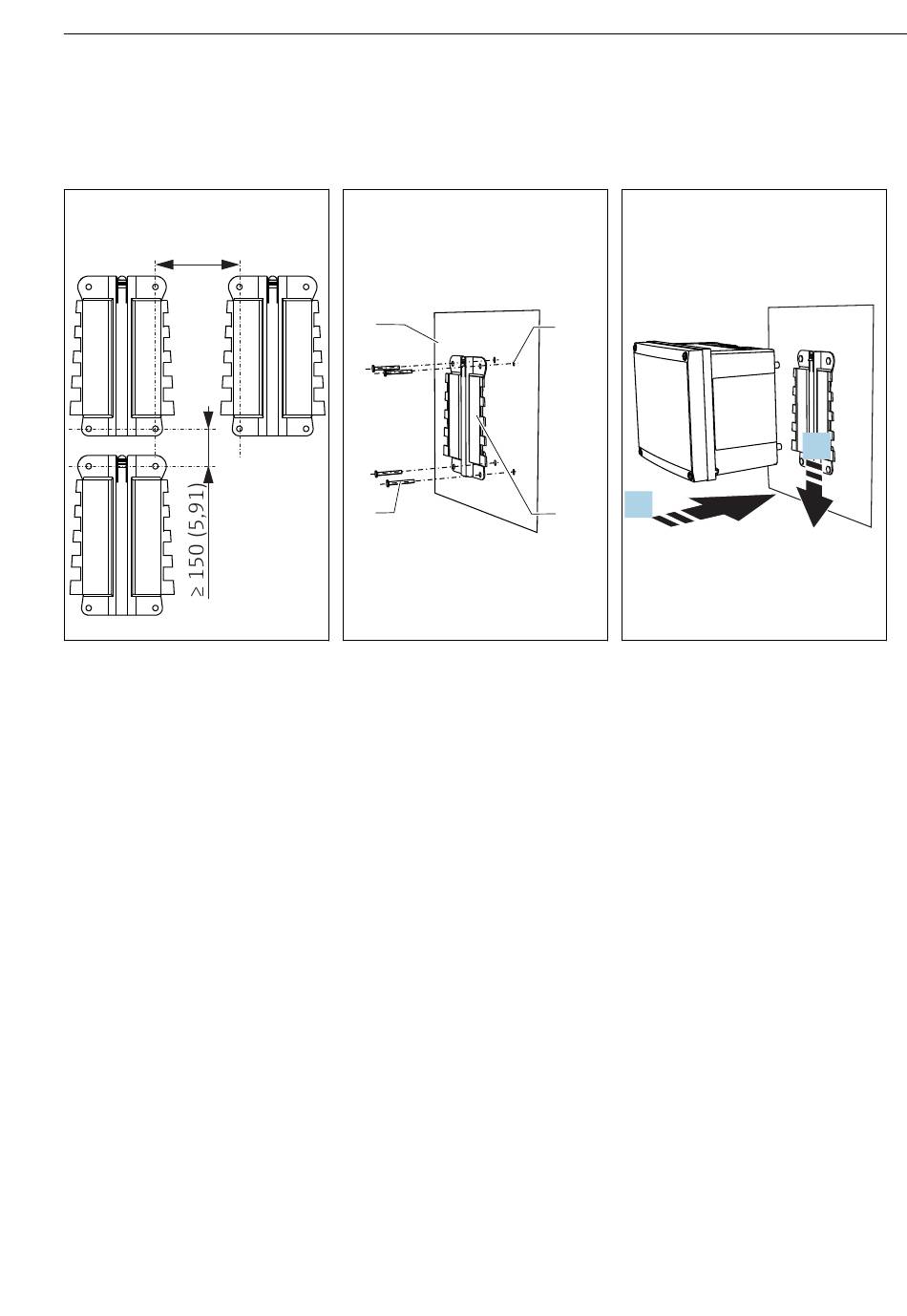

Montage van het monstervoorbereidingssysteem op een wand
Monteer het monstervoorbereidingssysteem zodanig dat het oppervlak van de wandsteun
minimaal de afmeting heeft van het achterpaneel van de behuizing.
≥ 340
(13,4)
13
Installatieruimte.
Technische eenheid: mm
(in)
1)
De afmeting van de boorgaten hangt af van de gebruikte wandpluggen. De wandpluggen en schroeven moeten
door de klant worden geleverd.
6.2.4
Vastzetten van de temperatuursensor (versie met verwarmde behuizing of
verwarmde slangen)
Het monstervoorbereidingssysteem beschikt over een temperatuursensor voor het meten van
de omgevingstemperatuur. Door het meten van de omgevingstemperatuur, regelt het
instrument de verwarming van de behuizing en de slangen. Bij uitlevering bevindt de
temperatuursensor zich in de behuizing van het monstervoorbereidingssysteem.
Endress+Hauser
1
4
A0029957
14
Wandmontage
1
Wand
2
Boorgaten
3
Montageplaat
4
Schroeven Ø 6 mm (0,24 in)(niet
meegeleverd)
2
1.
3
A0029958
15
1)
Installatie
2.
A0029959
Bevestig het instrument
en klik het vast in positie
17
