4

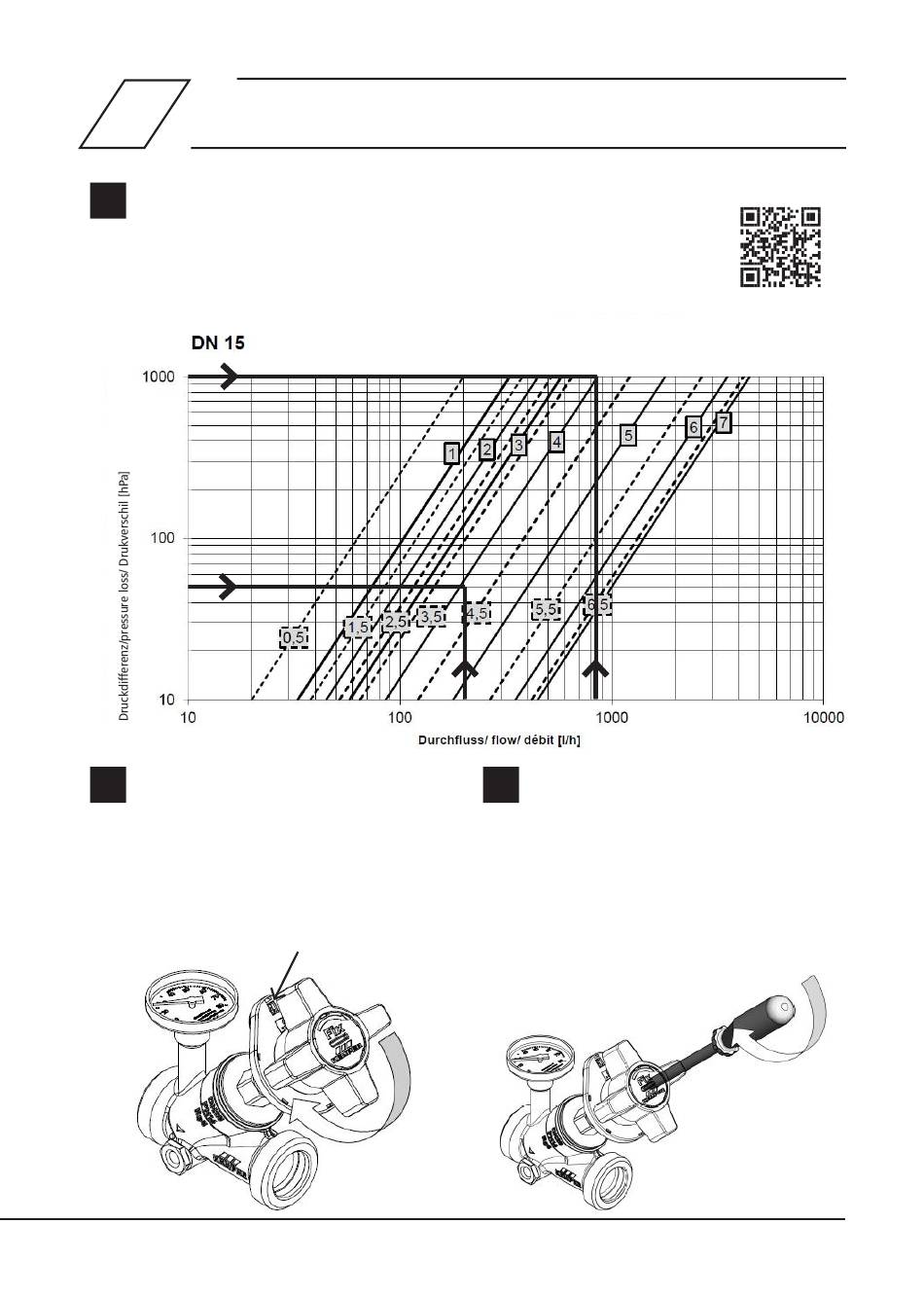

Beispiel für die Einstellung des Regulierventils
Beispiel A Planungsvorgaben: ∆p = 50 hPa, V = 200 l/h.
1
Einstellwert aus dem Diagramm ablesen (hier 4.0)
Beispiel B Planungsvorgaben: Bestimmung mittels Kv-Wert
(Durchfluss bei ∆p 1000hPa): 0,85 m³/h = 850 l/h.
Einstellwert aus dem Diagramm ablesen (hier 4.0)
B
A
Einstellen des ermittelten Einstellwer-
2
tes auf der Skala am Oberteil durch
Drehen des Handrades. Alle Zwischen-
werte sind stufenlos einstellbar.
Einstellwert-Skala
Ziffer auf dem Einstellrad
Number on the dial
Cijfer op de indicator
A
Fixierung des Einstellwertes:
3
Handrad gegenhalten und Regelstel-
lung durch Drehen der Einstellkappe
bis zum Anschlag fixieren. Nach der
Fixierung kann das MULTI-FIX-PLUS
noch geschlossen werden, aber nicht
mehr weiter als die Einstellfixierung
geöffnet werden.
© www.kemper-group.com – 04.2024 / K41001506G001-00 – 5 /28
