Installatie
12
5.2
Montage van de armatuur
Zie voor meer informatie over de montage van de armatuur met de holder de
bedieningshandleiding BA00430C
5.2.1
Meetsysteem
Een compleet meetsysteem bestaat uit:
• CYA112 armatuur
• CYH112 houder
• Transmitter, bijv. Liquiline CM44
• Sensor, bijv. CUS71D
3
2
1
3

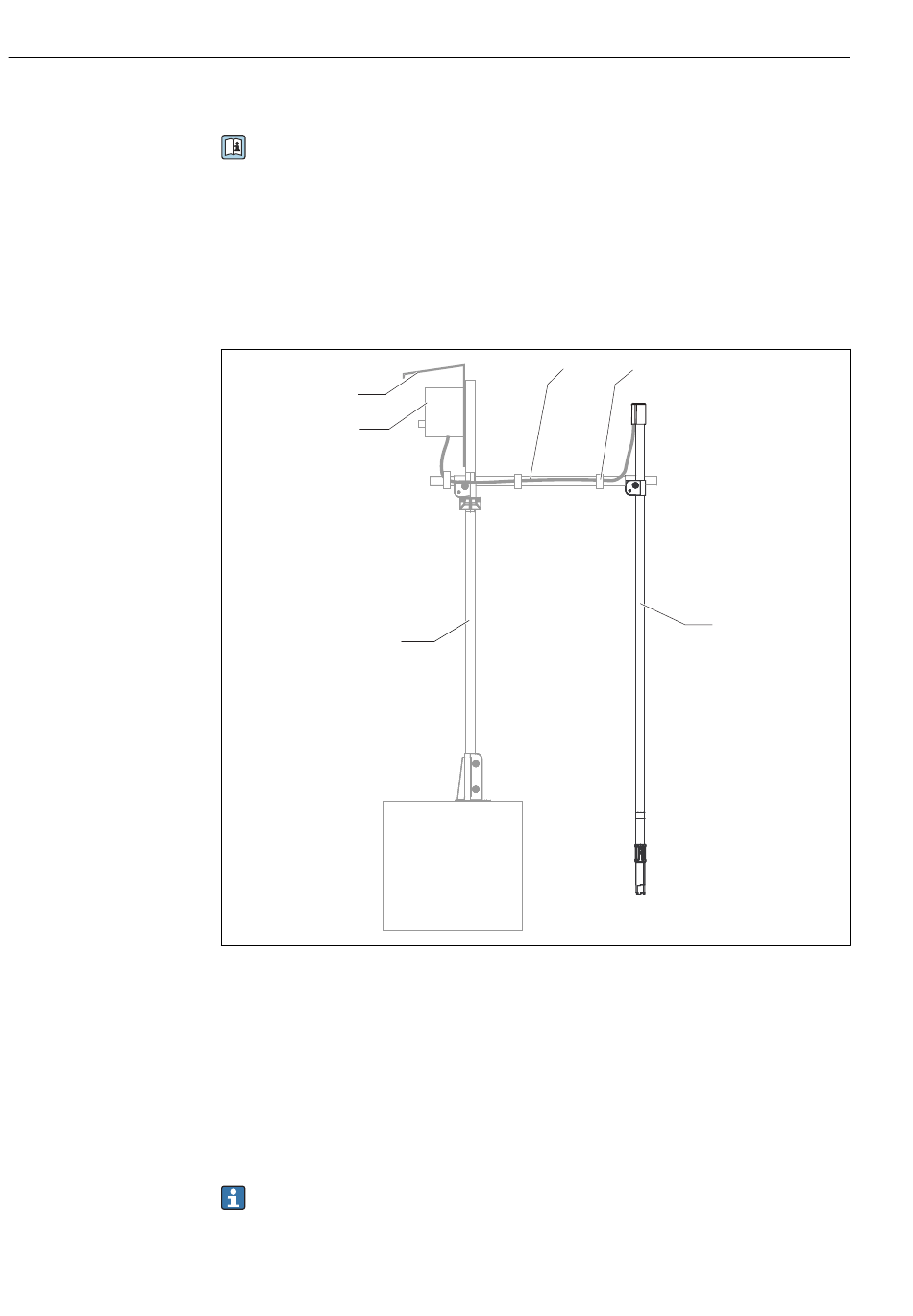

Meetsysteem met CYA112 armatuur
1
Hoofdpijp van CYH112 houder
2
Transmitter
3
Beschermafdekking
4
Dwarspijp van CYH112 houder
5
Kabelbinders
6
CYA112 armatuur
5.2.2
Montage roestvaststalen onderdelen
‣
Schroef de buizen handvast samen (geen spleten).
De schroefdraad is gesmeerd en voorzien van een O-ring.
Flexdip CYA112
4
5
6
Endress+Hauser
A0010959
