Installatie
16
1
8

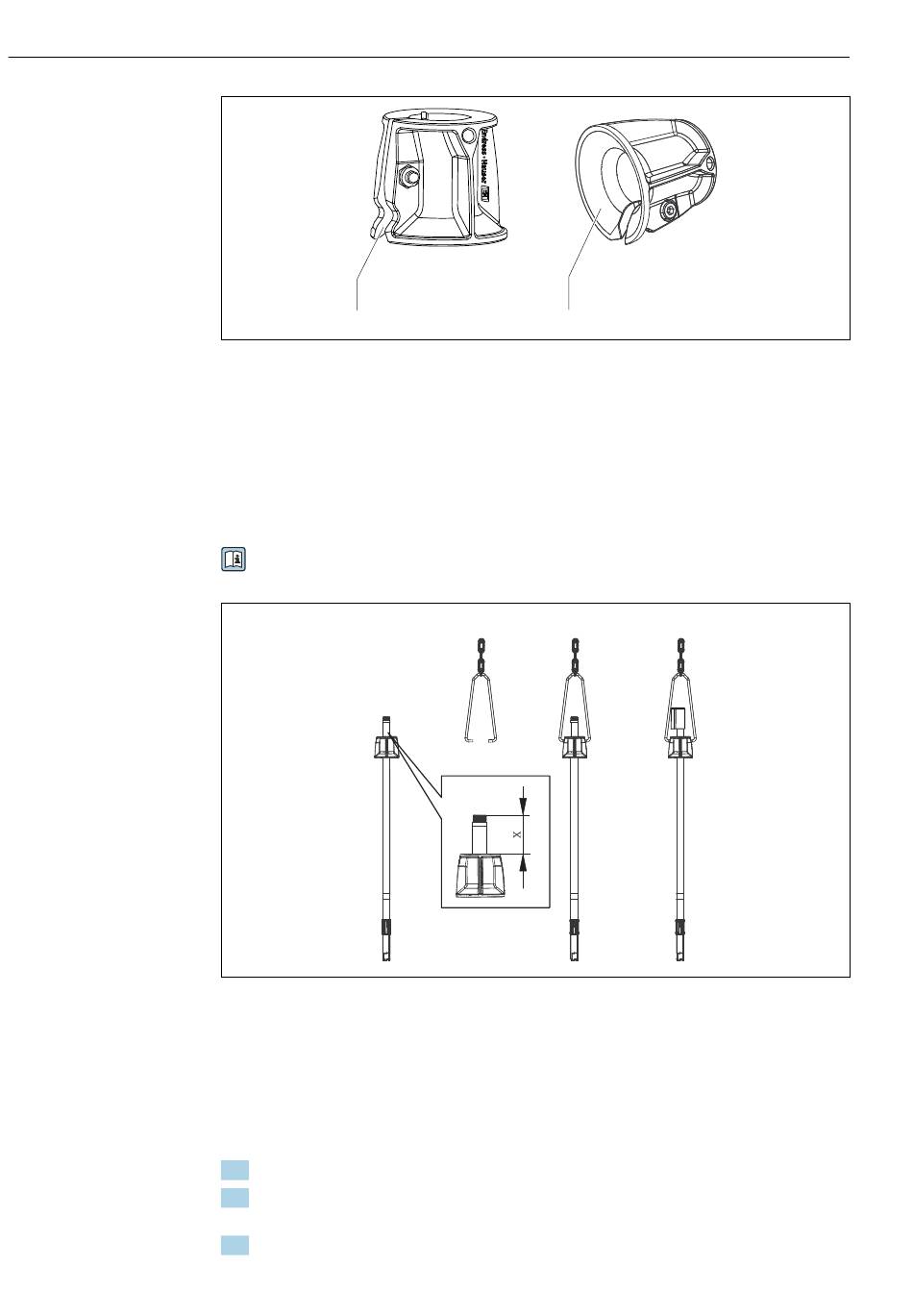

Multifunctionele klemring
1
Sleuf in de multifunctionele klemring
2
Multifunctionele klemring, trechtervormige zijde
5.2.6
Installeren van de armatuur op een kettinghouder
Voorwaarde:
• De dompelbuis is uitgerust met de sensor.
• De CYH112-houder met ketting is geïnstalleerd.
Voor gedetailleerde informatie over de CYH112-houder, zie bedieningshandleiding
BA00430C
1
9
Montage van de kettinghouder
1
Monteer de multifunctionele klemring
2
Geleid de beugel in de ketting
3
Haak de beugel in de multifunctionele klemring
4
Plaats de spatbeschermkap
x
60 ... 80 mm (2,35 ... 3,15 in)
Installatie van de kettinghouder:
1. Plaats gewichten in de dompelbuis (alleen voor PVC-dompelbuizen).
2. Monteer de multifunctionele klemring aan de dompelbuis (met de trechtervormige
zijde naar beneden wijzend → 8, 16).
3. Geleid de beugel naar de onderste kettingschakel.
2
2
3
Flexdip CYA112
A0038457
4
A0011420
Endress+Hauser
