1.2

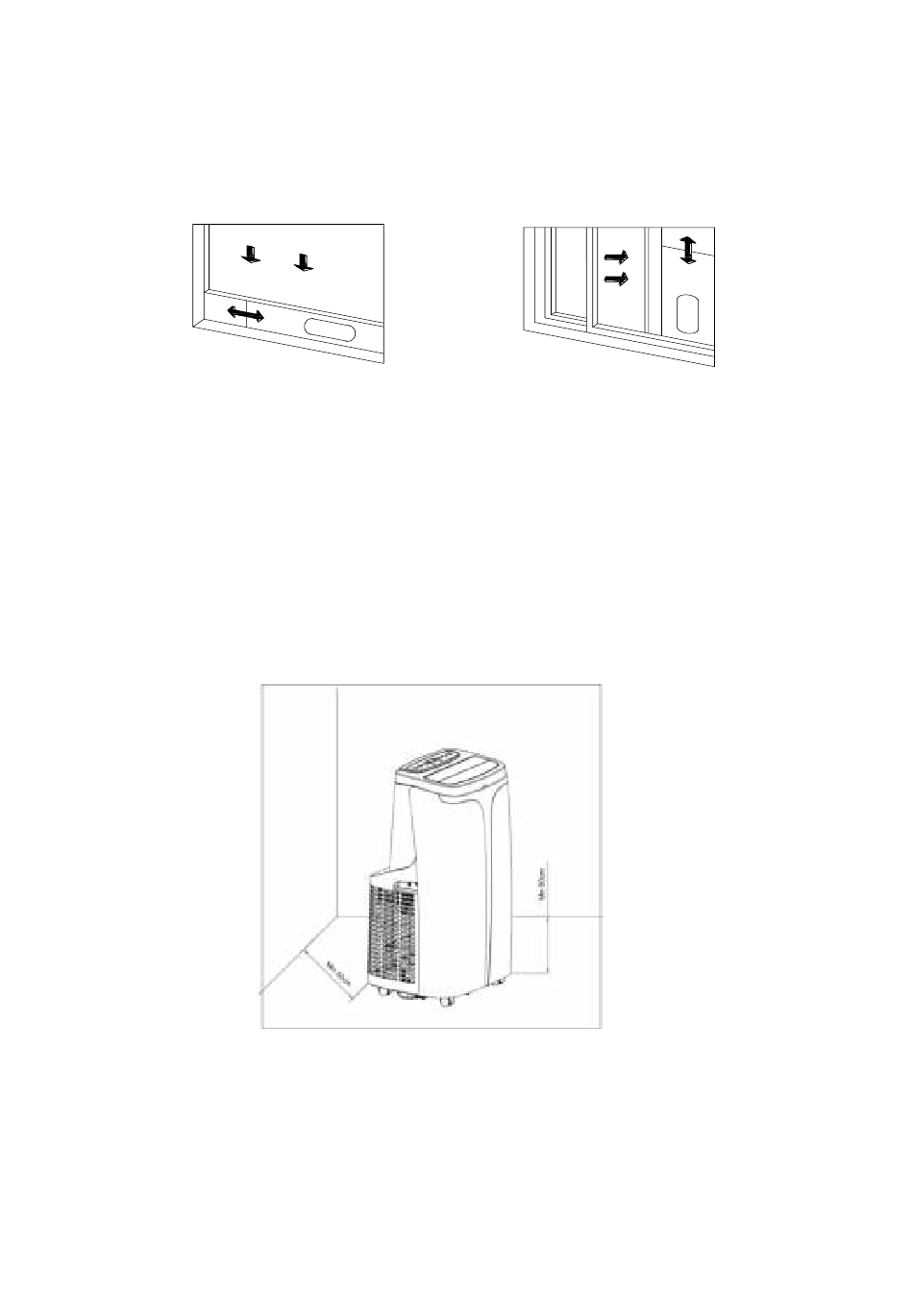

Installatie van de afdichtplaat voor ramen
Open het raam voor de helft, en monteer de afdichtplaat op het raam (als getoond in Afb. 2 en
Afb. 3, componenten kunnen in horizontale en verticale richting worden geplaatst.
1) Trek de fitting open, stel de opening af zodat beide uiteinden van de slang in contact komen
met het raamkozijn, en bevestig de slang.
Afbeelding 2
Afbeelding 3
Opmerkingen: - Het platte uiteinde van de verbindingen van de uitlaatpijp moeten op de plaats worden
geklikt.
- De slang mag niet vervormd zijn en ook geen aanzienlijke draaiing hebben (meer
dan 45 °). Houd de opening van de uitlaatpijp vrij.
Plaats het apparaat met geïnstalleerde luchtafvoerslang en fittingen voor het raam,
de
2)
afstand tussen het apparaat en wanden of andere objecten moet tenminste 50 cm zijn (als
getoond in Afb. 4).
Afbeelding 4
3) Verleng de uitlaatpijp en klik het platte uiteinde van de uitlaatpijp in de opening van de
afdichtplaat in het raam (als getoond in Afb. 5 en Afb. 6).
Let op:
- Het platte uiteinde van de verbindingen van de uitlaatpijp moeten op de plaats worden geklikt.
- De slang mag niet vervormd zijn en ook geen aanzienlijke draaiing hebben (meer dan 45°). Houd de
opening van de uitlaatpijp vrij.
8
