Busch-ComfortTouch
6.2
Inbouw / montage
6.2.1
Voorbereiding montage
®
De Busch-ComfortTouch
en hollewandmontage plaatsvinden. Dit geldt voor het 9"- en het 12.1"-display.
Opmerking
De inbouwmontagedozen worden niet bij de Busch-ComfortTouch
In het algemeen moet een vereffening van het meegeleverde montageframe (passend voor het 9"- of 12.1"-
display) met behulp van de wandvereffening plaatsvinden, zodat het montageframe een effen vlak vormt. De
wandvereffeningen moeten op basis van de volgende afbeeldingen van achteren op alle bestaande
schroefopeningen (9" = 4, 12.1" = 6) worden gezet. Hierbij moet erop worden gelet, dat de zwarte
bevestigingsadapters gecodeerd zijn en alleen volgens de codering worden opgezet. Bij de grijze
wandvereffeningen moeten de randen tegen het grijs liggen.

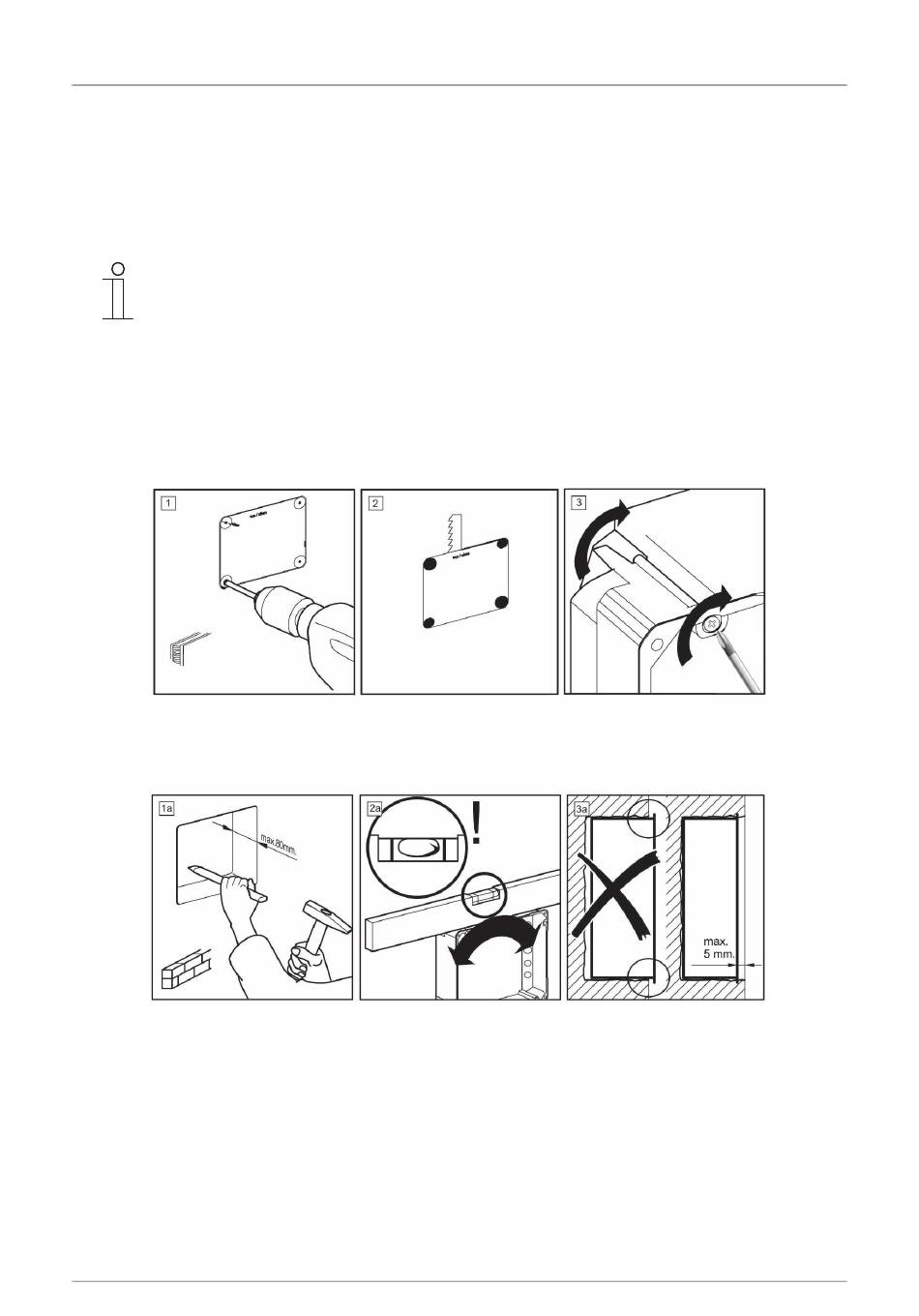

Afb. 9:
Montagevoorbereidingen aan de wand
KNX Technisch Handboek | 2CKA002273B8038
®
wordt in een inbouwmontagedoos 8136/01 UP gemonteerd. Daarmee kan een inbouw-
Installatie
®
meegeleverd.
