KNX Technisch Handboek
Busch-ComfortTouch
6.3.3
Netvoedingsmodule aansluiten
1. Klap de netvoedingsmodule naar voren.
2. Sluit de voedingskabel (L en N van de netvoeding en de netvoedingskabel) aan met behulp van de bij de
netvoedingsmodule meegeleverde WAGO-klemmen.
3. Steek de WAGO-klemmen in de bovenste rechterhoek van de inbouwmontagedoos.
4. Sluit de KNX-kabel (optioneel) en de audiokabel (optioneel) aan op de bijbehorende schroefklemmen.
N
L
L
N
*)

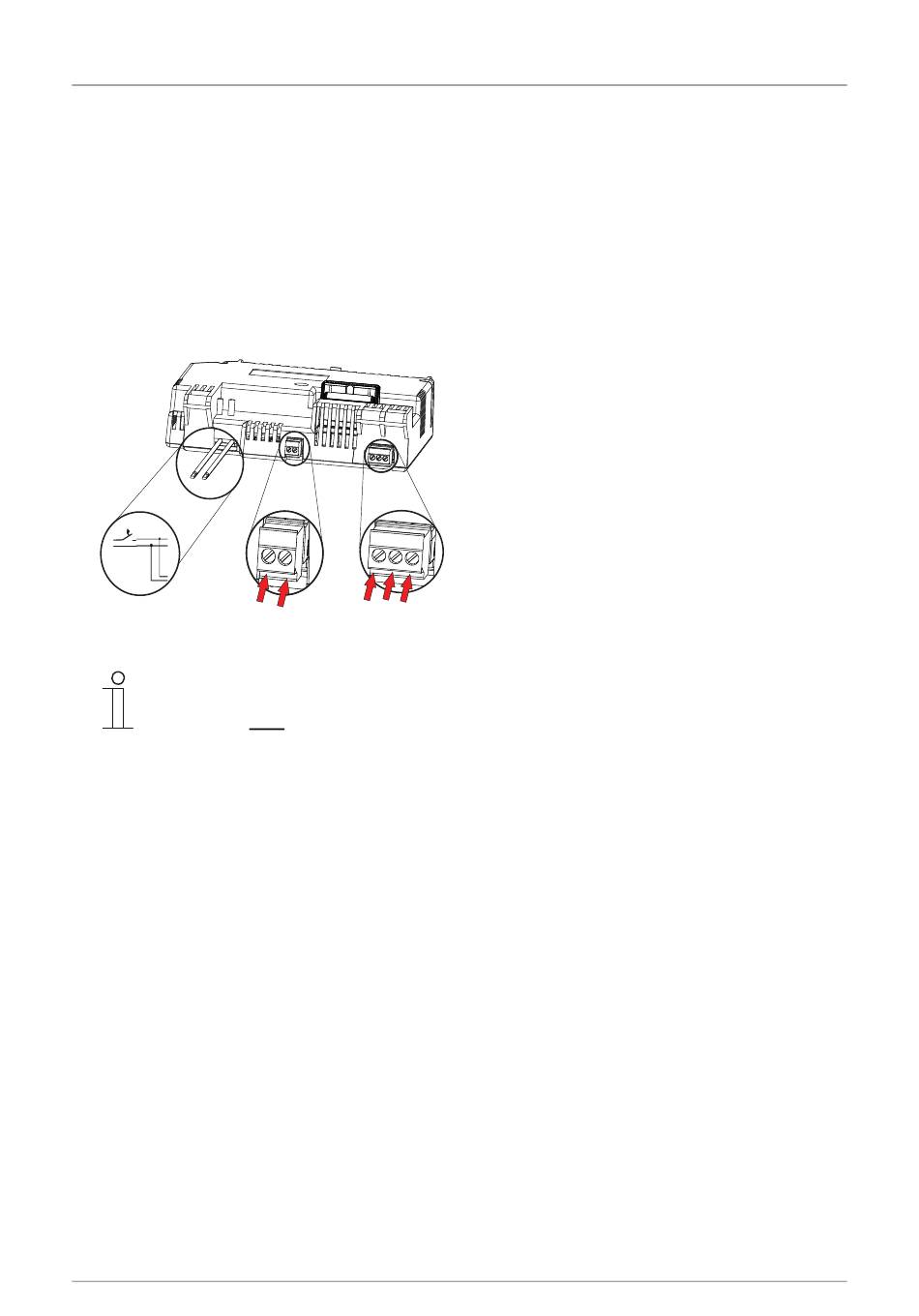

Afb. 17: Netvoedingsmodule elektrische aansluiten
Opmerking
Voor Busch-Powernet
Deze bevat geen Twisted Pair-klemmen.
Voor ABB i-bus
*)
Deze bevat Twisted Pair-klemmen.
5. Leg alle kabels behalve de LAN-kabel achter de netvoedingsmodule.
6. Klap de netvoedingsmodule, zodat het bovenste uitsteeksel hoorbaar vastklikt.
KNX Technisch Handboek | 2CKA002273B8038
®
TP
Audio out
+ -
L GND R
®
KNX
®
moet de netvoedingsmodule 6986/01 UP worden gebruikt.
®
KNX
®
moet de netvoedingsmodule 6186/01 UP worden gebruikt.
Installatie
— 26 —
