Hybride Omvormer Gebruikershandleiding
•
Stap 1
•
•
Stap 2
•
•
Stap 3
•
•
Stap 4
•
•
Stap 5
•
© 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.

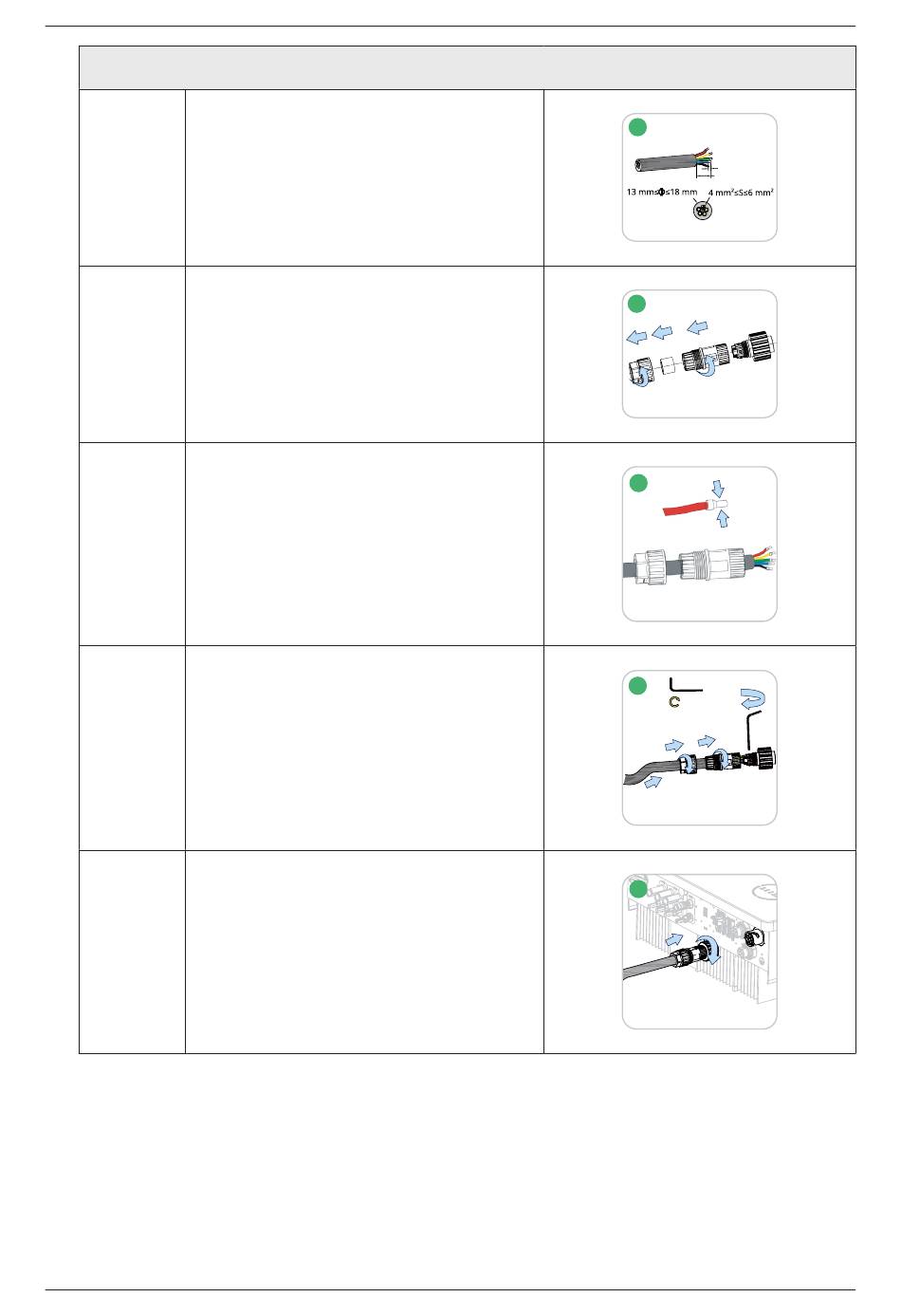

Verwijder de kabelmantel over 20-25 mm
en strip de draadisolatie over 7-8 mm.
Het doorsnedeoppervlak van de geleider:
4-6 mm².
Schroef de EPS-connector linksom los.
Haal de onderdelen in volgorde uit elkaar.
Steek de kabelgeleiderkern in de
aansluitklemmen en krimp ze stevig vast.
Let er op dat de kabelmantel niet in de
connector opgesloten zit.
Steek de AC-kabel met de juiste lengte door
de waterdichte aansluiting.
Sluit alle kabels aan op de overeenkomstige
aansluitingen met een koppel van 1,2
Nm met behulp van de schroevendraaier
volgens de markeringen op de aansluiting.
Zorg ervoor dat de L/N/PE correct
gemonteerd zijn.
Monteer de onderdelen in volgorde.
Draai de waterdichte connector rechtsom
vast.
Sluit de EPS-connector aan op de
omvormer, en zet vast.
Procedure
1
7-8 mm
20-25 mm
2
5
3
2
4
1
3
4
M4
1.2 N·m
2
3
5
4
6
1
5
1
2
24
