Hybride Omvormer Gebruikershandleiding
Stap 4
Stap 5
Stap 5
Stap 6
Stap 7

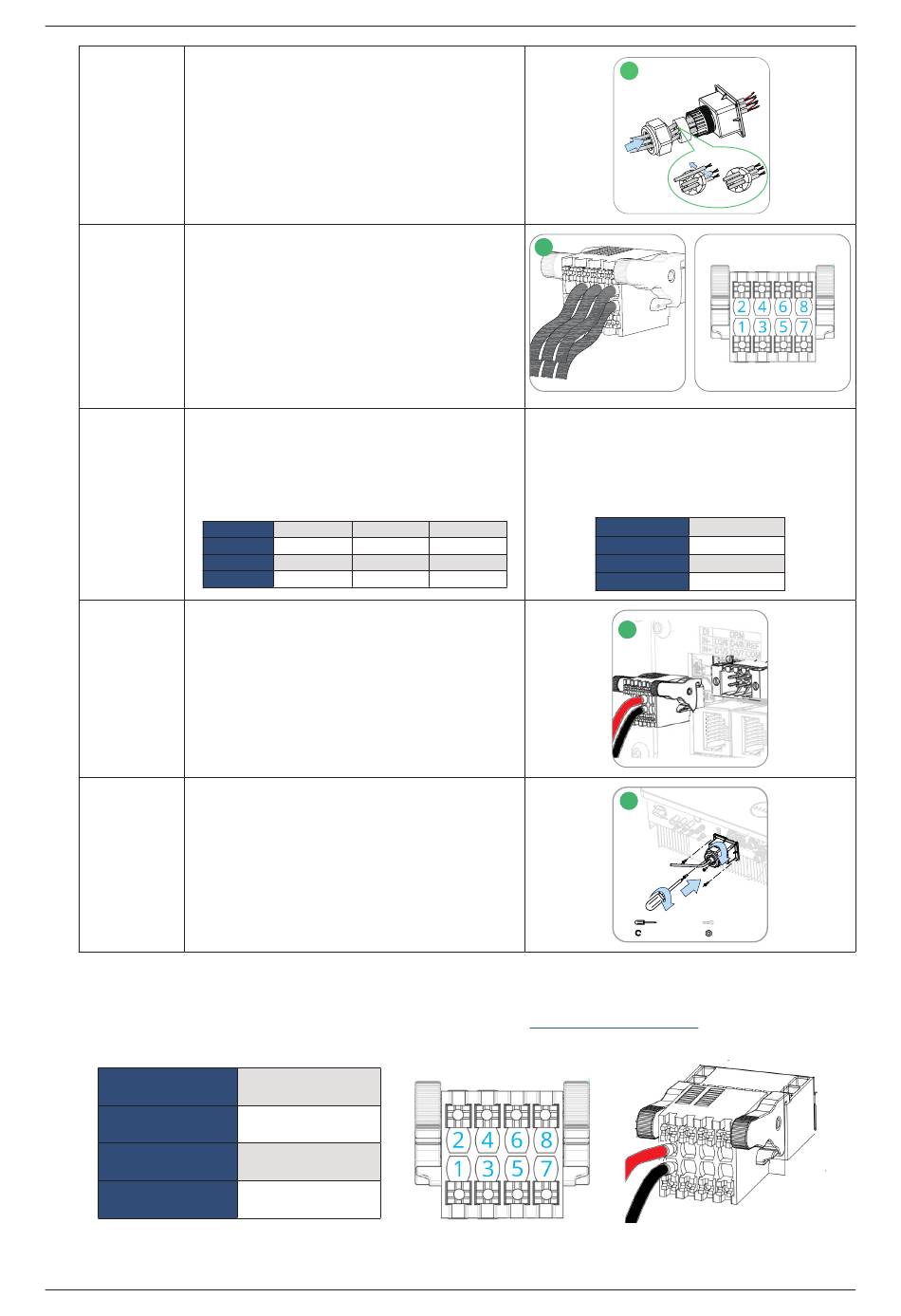

3.4.5.4 DI-aansluiting

Er is een geïntegreerde DI (IN+, IN-) als potentiaalvrij-contactingang voor de omloopschakelaar van de
regelaar. De aansluitmethode is dezelfde als die beschreven in
de gaten No.1 en No.2, indien in gebruik en de functie van elke aansluitpositie wordt hieronder weergegeven.
NR.
Functie
NR.
Functie
© 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.
Voer de kabel van een passende lengte
door de communicatiebox.
Klem de kabel in de rubberen ring.
Steek de draden stevig in het
klemmenblok volgens de volgende
tabellen.
Voor DRED, bekabeling van de gaten
Nr. 3 tot Nr. 8. De functie van elke
aansluitpositie wordt hieronder
weergegeven.
NR.
4
6
Functie
DRM2/6
DRM4/8
NR.
3
5
Functie
DRM1/5
DRM3/7
Trek de draden naar buiten om te
controleren of ze er volledig in zitten en
er niet gemakkelijk uitgetrokken kunnen
worden.
Steek het klemmenblok in de connector
totdat het klemmenblok vastklikt.
Draai de kabelwartel vast.
2
IN-
1
IN+
5
Voor externe uitschakeling bekabeling
van de gaten Nr. 7 en Nr. 8. De
functie van elke aansluitpositie wordt
hieronder weergegeven.
8
REFGEN
7
COM/DRMO
"3.4.5.3
DRM-aansluiting". De bekabeling van
4
NR.
8
Functie
REFGEN
NR.
7
Functie
COM/DRMO
6
7
3
1
2
M3
40 mm
0.6-0.8 N·m
6-7 N·m
31
