4.4.2 Condensaatafvoer door vlotter drain

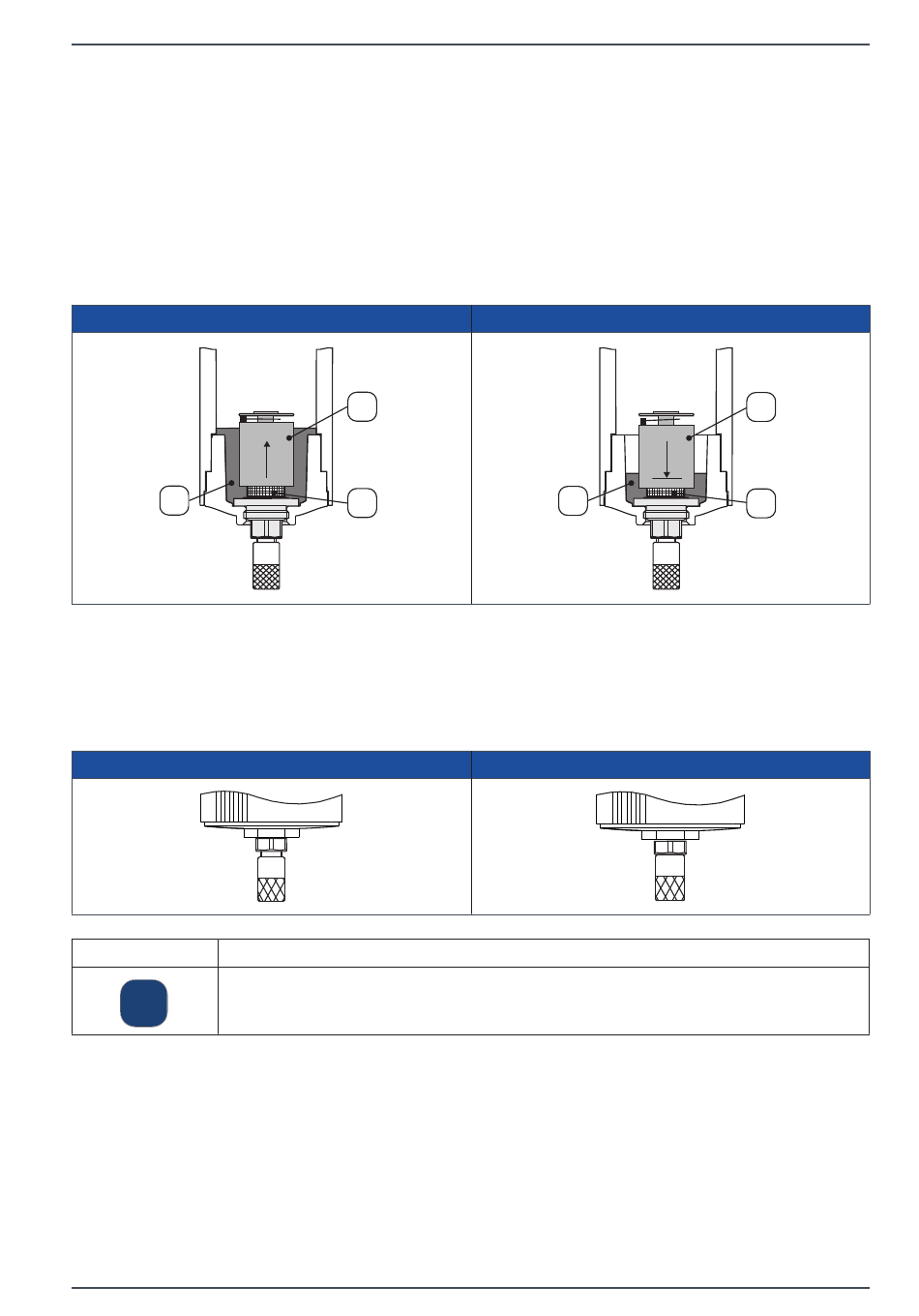

Vlotter drains zijn mechanisch werkende automatische condensaatafvoeren, waarvan het sluitmechanisme wordt
geactiveerd door de opwaartse druk van een vlotterelement [1]. Als het condensaat [2] in het reservoir stijgt boven
een bepaald niveau, dan wordt via de opwaartse beweging van het vlotterelement [1] het uitlaatkanaal [3] voor het
condensaat geopend. De vlotter sluit weer wanneer het condensaat [1] daalt onder een bepaald niveau. Er blijft een
kleine hoeveelheid condensaat achter in het reservoir.
Er worden twee verschillende vlotter drains ingezet voor de afvoer van het condensaat:
•
drukloos open ([NO] normally open) - bij bedrijfsdruk ≤ 0,5 bar(g) opent de vlotter drain.
•
drukloos gesloten ([NC] normally closed) - ook bij bedrijfsdruk 0 bar(g) is de vlotter drain gesloten.
Vlotter drain opent
2
Beide typen vlotter drains worden af fabriek geleverd met de positie >>Automatische afvoer<<. De gekartelde schroef is
tot aan de aanslag naar beneden gedraaid.
Om de afvoerfunctie te testen of voor de drukontlasting van de afscheider bij onderhoudswerkzaamheden kan de vlotter
drain op de positie >>mechanisch open<< worden gezet. De gekartelde schroef tot aan de aanslag tegen de klok in (linkse
schroefdraad) naar boven draaien.
Automatische afvoer
INFORMATIE
Condensaatafvoer
i
De condensaatafvoer is afhankelijk van de productcombinatie en kan variëren.
Voor meer informatie over mogelijke productcombinaties zie '4.3 Productidentificatie' op pagina 14.
1
3
CLEARPOINT
Vlotter drain sluit
2
Mechanisch open
waterafscheider
®
1
3
