Over deze taak
OPMERKING:
Als de systeemkaart of de koelplaat wordt teruggeplaatst, moet u het thermische vet gebruiken dat in het pakket is
meegeleverd om ervoor te zorgen dat de warmte wordt afgevoerd.

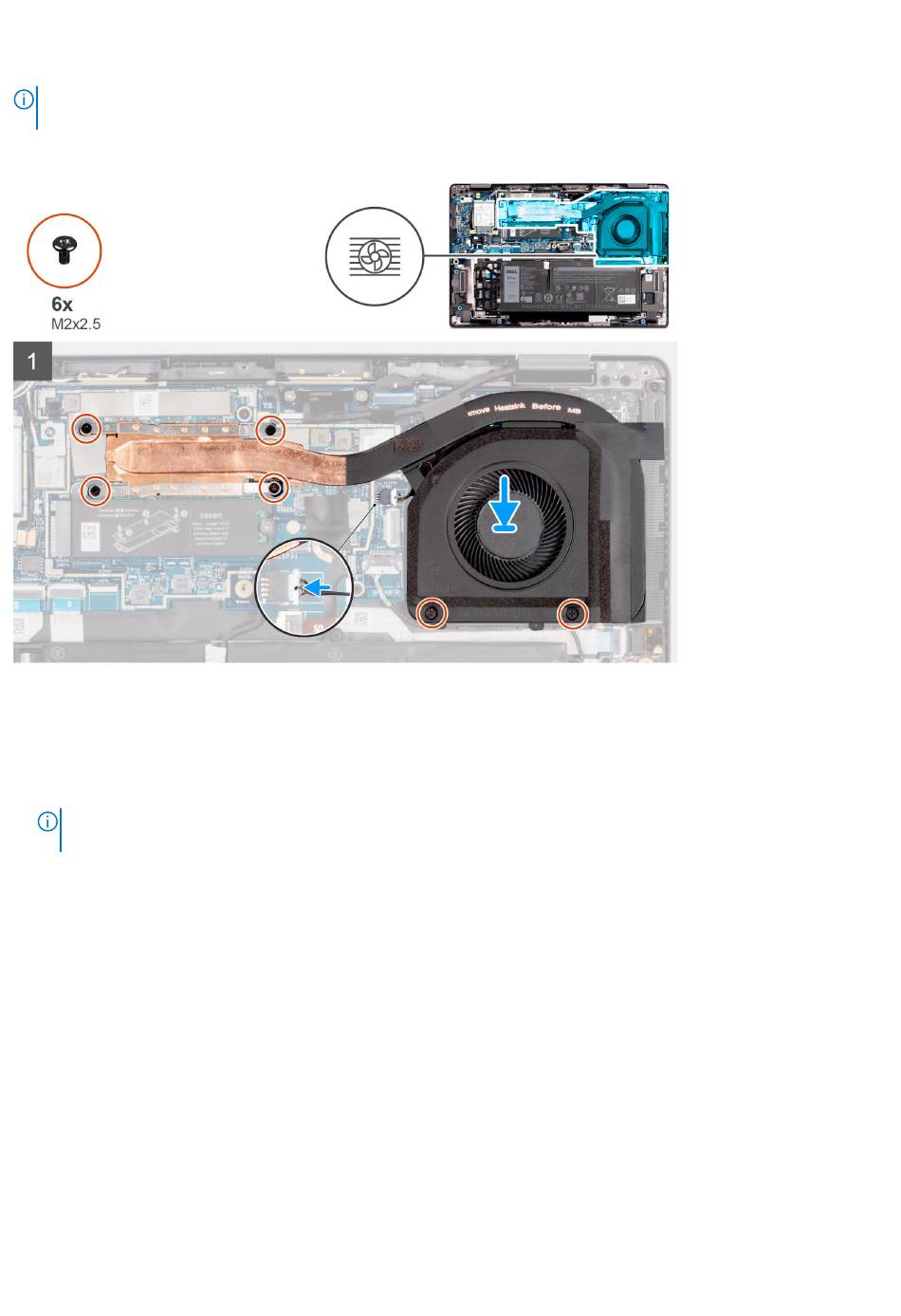

De volgende afbeelding geeft de locatie van de koelplaat aan en biedt een visuele weergave van de installatieprocedure.
Stappen
1. Plaats de koelplaat op de systeemkaart.
2. Lijn de schroefgaten in de koelplaat uit met de schroefgaten op het systeemkaart.
3. Plaats de twee schroeven (M2x2.5) terug om de thermische ventilator te bevestigen en plaats de vier schroeven (M2x2.5) terug om
de thermische koelplaat aan de systeemkaart te bevestigen.
OPMERKING:
Plaats de vier schroeven (M2x2.5) terug in de volgorde die wordt vermeld op de thermische koelplaat [1 > 2 > 3 >
4].
4. Leid de in de geleiders langs de onderkant van de thermische ventilator.
48
Onderdelen verwijderen en plaatsen
