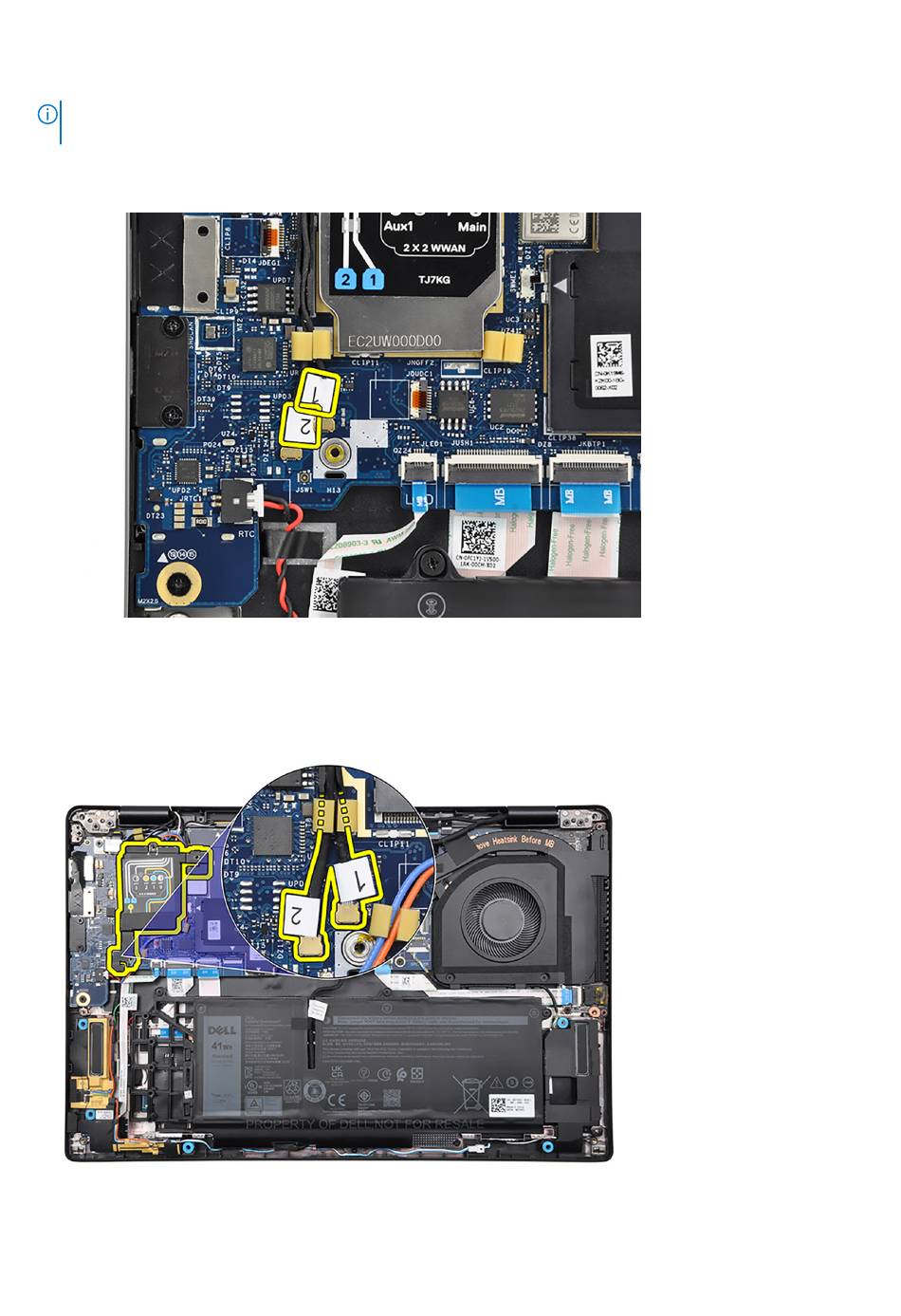

4. Voor computers die worden geleverd met 4G-antennes verwijdert u de schroef (M2x2.5) waarmee de Darwin-beugel aan de
systeemkaart is bevestigd.
OPMERKING:
Stappen 4 t/m 7 zijn alleen van toepassing op computers die worden geleverd met een geïnstalleerde WWAN-
kaart.
5. Voor computers die worden geleverd met 4G-antennes verwijdert u de Darwin-beugel van de systeemkaart.
6. Koppel de #1 Darwin-antennekabel en #2 Darwin-antennekabel los van de respectievelijke connectoren op de systeemkaart.
7. Voor systemen die worden geleverd met 4G-antennes, verwijdert u de #1 Darwin-antennekabel, #2 Darwin-antennekabel, #6 zwarte/
grijze WWAN Aux1-antennekabel en de #5 witte/grijze WWAN-hoofdantennekabel uit de respectievelijke geleiders op de palmsteun-
en toetsenbordeenheid.
8. Voor systemen die worden geleverd met 5G-antennes verwijdert u de #1 Darwin-antennekabel, #2 Darwin-antennekabel, #3
zwarte/grijze WWAN-antennekabel, #2 blauwe WWAN-antennekabel, #1 oranje WWAN-antennekabel en de #0 witte/grijze WWAN-
antennekabel uit de respectievelijke geleiders op de palmsteun- en toetsenbordeenheid.
9. Voor computers die worden geleverd met 4G-antennes verwijdert u de schroef (M2x2) waarmee de WLAN-beugel aan de
systeemkaart is bevestigd.
76
Onderdelen verwijderen en plaatsen
