13 Technische gegevens

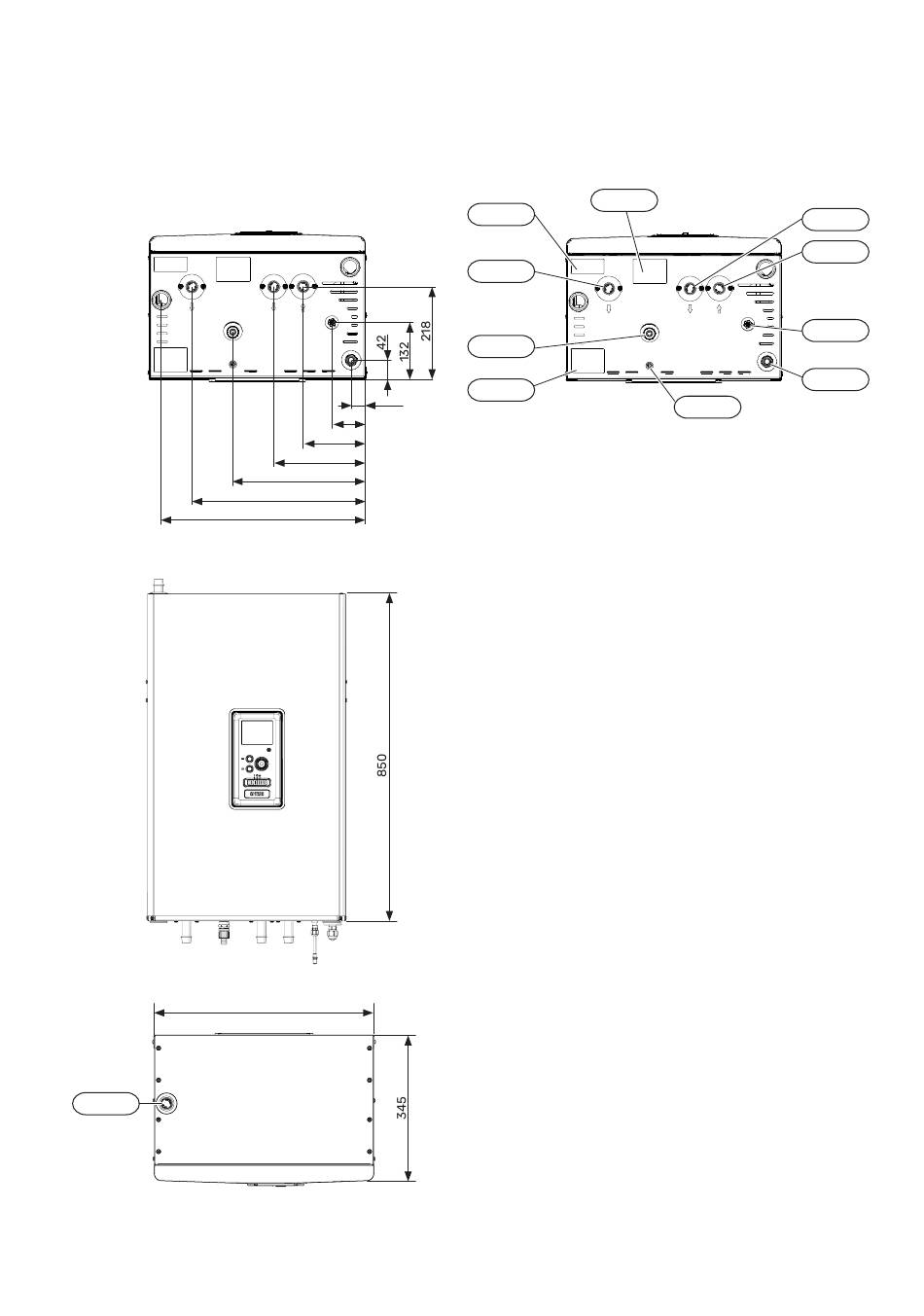

Afmetingen en plaatsing van de aansluitpunten
XL11
SHB20
34
80
149
218
316
414
488
515
PF2
PF3
XL8
XL10
PF1
Pijpaansluitingen
XL1
Aansluiting, aanvoer van het verwarmingscir-
cuit
Ø22 mm
XL2
Aansluiting, verwarmingsmedium, retour
Ø22 mm
XL8
Aansluiting, opladen van warm water
Ø22 mm
XL10
Aansluiting, aftapkraan GW1/2"
XL11
Aansluiting veiligheidsgroep
Ø22 mm,
XL52
Gasvormig koudemiddel
Aansluiting 1/2" (SHB 20-6)
Aansluiting 5/8" (SHB 20-12)
XL53
Aansluiting vloeibaar koudemiddel
Aansluiting 1/4" (SHB 20-6)
Aansluiting 3/8" (SHB 20-12) -1/4" verloopstuk
inbegrepen voor L10.1 units.
WM1
Lekbak condensafvoer
Overige informatie
PF1
Naamplaat
PF2
Plaat met markering van de hydraulische aan-
sluitingen aansluitingen
PF3
Waarschuwingsbordje
Hoofdstuk 13 | Technische gegevens
XL1
XL2
XL53
XL52
WM1
95
