2. MONTAGE-INSTRUCTIES - LAGE POSITIE
E
D
Nm
A
in-lbf
B
C
2.1. VOORBEREIDING
Schakel de fiets uit.
„
„
Parkeer de fiets op de grond en zorg dat deze stabiel staat na het
uitklappen van de standaard.
Verwijder alle aangebrachte fietstassen of tassen van de achterdrager.
„

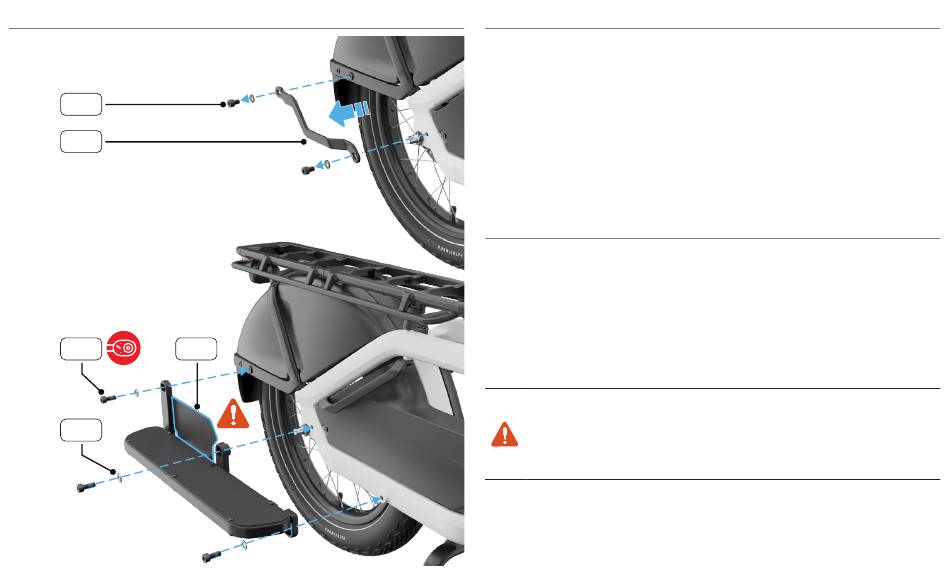

Verwijder de onderste fietstasrails (D) met behulp van een 6 mm
„
inbussleutel door de fietstasrailbouten (E) en de sluitringen te
verwijderen. Doe hetzelfde aan de niet-aandrijfzijde.
„
Identificeer het linker en rechter voetplatform door naar de letter [R] of
[L] binnenin het middelste bevestigingspunt te zoeken.
2.2. MONTAGE
Breng het voetplatform [R] op één lijn met de drie bevestigingspunten
„
aan de aandrijfzijde op het frame en achterspatbord.
„
Voeg een sluitring aan elke bout toe, steek de bout door het
overeenkomstig bevestigingspunt en draai alleen handvast aan.
„
Controleer de uitlijning tegen het frame voor een juiste bevestiging.
„
Draai de bout tot 20 Nm aan met behulp van een momentsleutel en een
6 mm inbusbit.
Herhaal de procedure aan de niet-aandrijfzijde.
„
WAARSCHUWING! Installeer de voetplatforms niet in de LAGE
positie zonder dat de spakenbeschermingsplaat (C) geïnstalleerd
is. Als u deze waarschuwing niet opvolgt, kan dit leiden tot
ernstig lichamelijk letsel of zelfs de dood van de passagier en/of
de rijder.
