Stappen

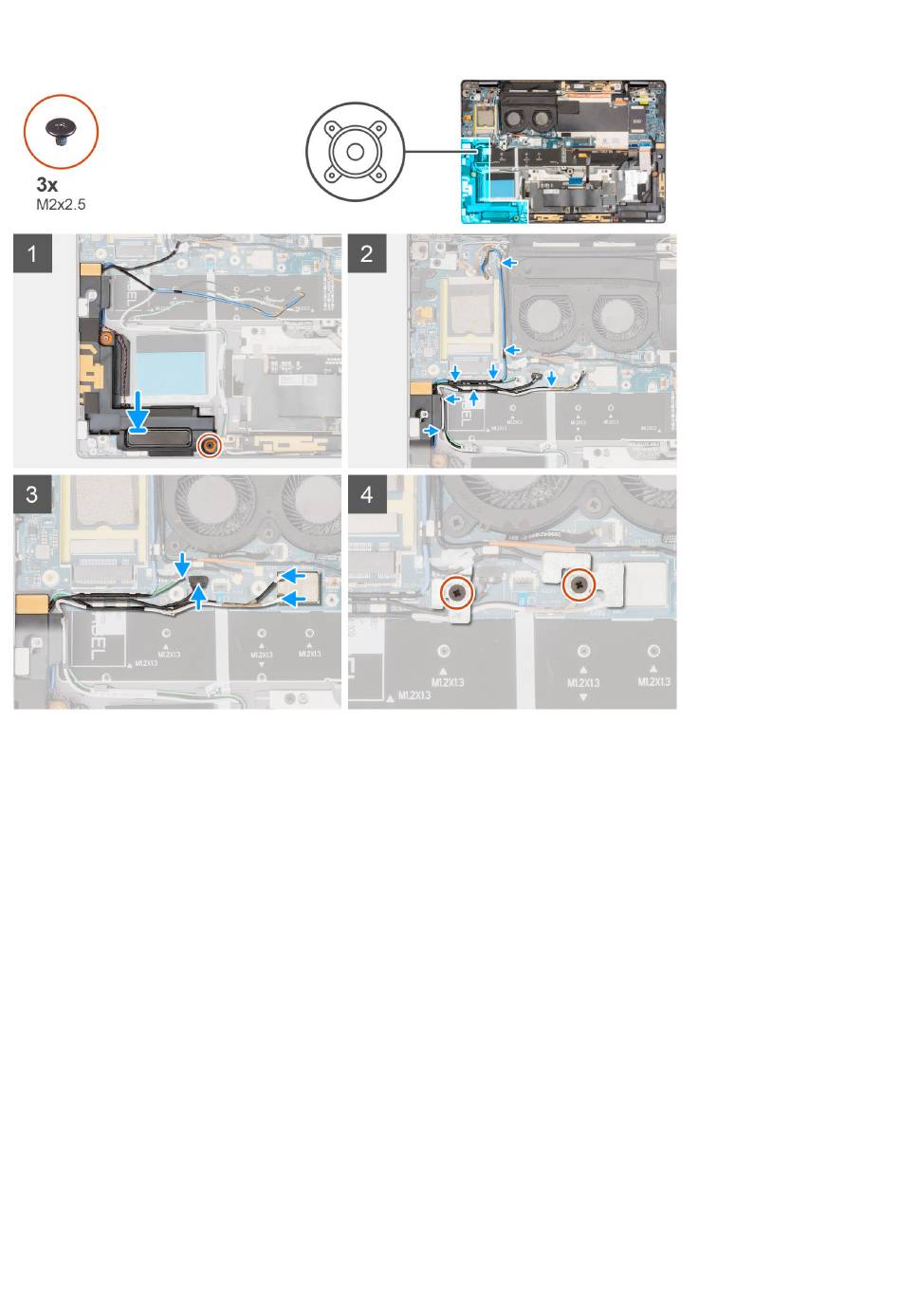

1. Lijn de rechterluidspreker uit en plaats die in het slot op de palmsteun- en toetsenbordeenheid.
2. Plaats de enkele schroef (M2x2.5) terug waarmee de rechterluidspreker aan de palmsteun- en toetsenbordeenheid wordt bevestigd.
3. Leid de luidspreker, groene P-sensorkabel, grijze P-sensorkabel en de WLAN-antennekabels door de geleiders op de systeemkaart.
4. Sluit de luidspreker, groene P-sensorkabel, grijze P-sensorkabel en de WLAN-antennekabels aan op de connectoren op de
systeemkaart.
5. Plaats de beugel van de P-sensor op de systeemkaart en plaats de enkele schroef (M2x2.5) terug om deze op zijn plaats te
bevestigen.
6. Plaats de WLAN-beugel op de systeemkaart en plaats de enkele schroef (M2x2.5) terug om deze op zijn plaats te bevestigen.
7. Sluit de stekker van de luidsprekerkabel aan op de connector op de systeemkaart.
Vervolgstappen
1. Installeer de batterij.
2. Installeer de WWAN-kaart.
3. Installeer de onderplaat.
4. Installeer de simkaart.
5. Volg de procedure in
Nadat u in de computer hebt
gewerkt.
Onderdelen verwijderen en plaatsen
41
