WLAN-antennemodule
De WLAN-antennemodule verwijderen
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de simkaart.
3. Verwijder de onderplaat.
Over deze taak

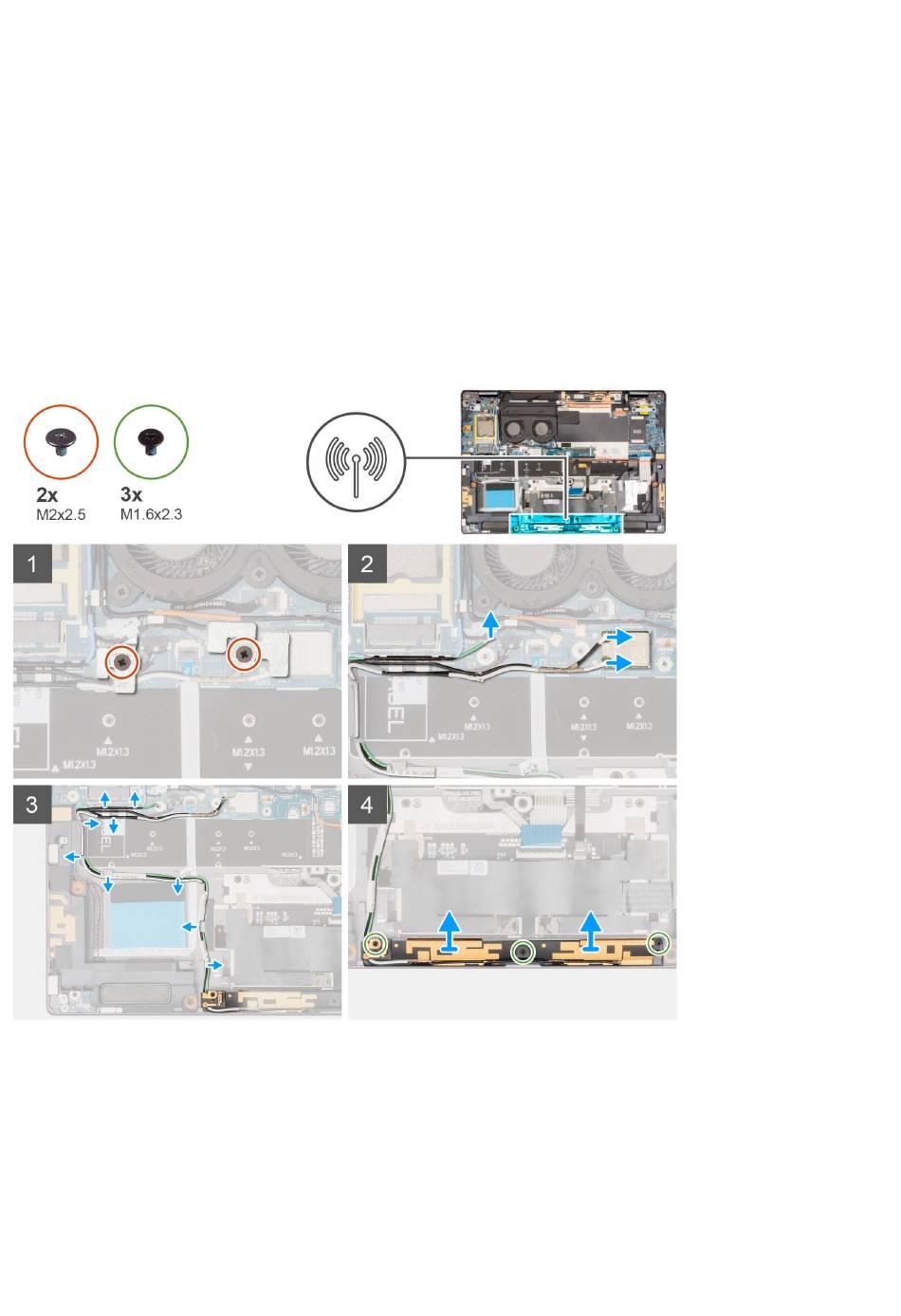

De volgende afbeeldingen geven de locatie van de WLAN-antennemodule aan en bieden een visuele weergave van de
verwijderingsprocedure.
Stappen
1. Verwijder de enkele schroef (M2x2.5) van de beugel van de P-sensor en verwijder de beugel uit de computer.
2. Verwijder de enkele schroef (M2x2.5) van de WLAN-beugel en verwijder de WLAN-beugel uit de computer.
3. Koppel de groene P-sensorkabel, grijze P-sensorkabel en de WLAN-antennekabels los van de connectoren op de systeemkaart.
4. Verwijder de groene P-sensorkabel, grijze P-sensorkabel en de WLAN-antennekabels uit de geleiders op de systeemkaart en de
rechterluidspreker.
5. Verwijder de drie schroeven (M1.6x2.3) waarmee de WLAN-antennemodule aan de palmsteun- en toetsenbordeenheid wordt
bevestigd.
42
Onderdelen verwijderen en plaatsen
werken.
