Bedieningshandleiding
Inspecties
Rij-inschakelsysteem testen
70 Druk de voetschakelaar in en laat de arm neer in
de transportstand.

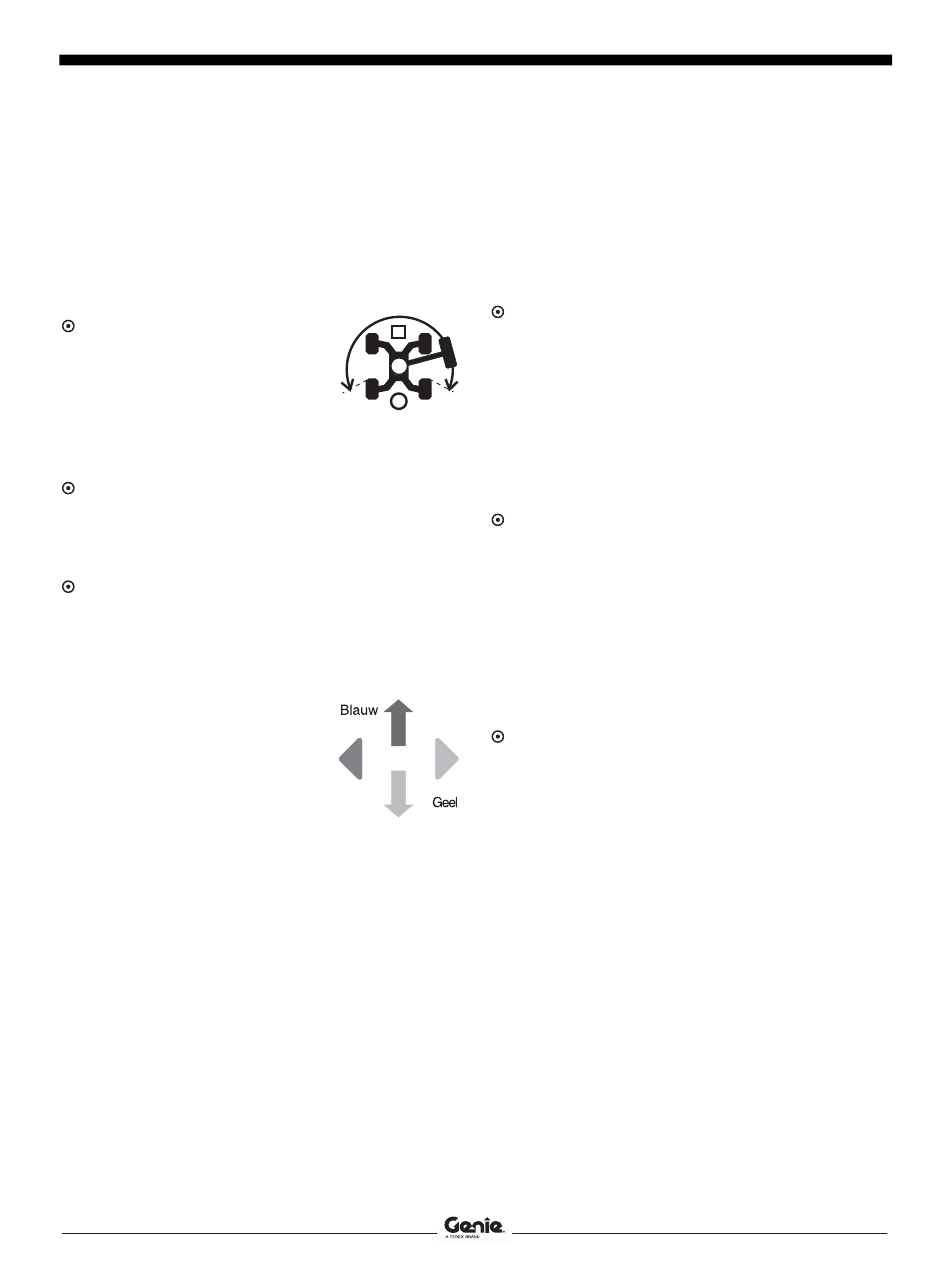

71 Roteer de draaitafel tot de arm voorbij een wiel
aan de cirkelzijde beweegt en zich buiten het op
het rij-inschakelpictogram aangegeven bereik
bevindt.
Resultaat: Het indicatielampje
'rijden ingeschakeld' dient te
gaan branden en te blijven
branden zolang de arm zich
ergens buiten het aangegeven
bereik bevindt.
72 Verplaats de rij-joystick uit het midden.
Resultaat: De rijfunctie mag niet in werking
treden.
73 Beweeg de rij-tuimelschakelaar en verplaats de
rij-joystick langzaam uit het midden.
Resultaat: De rijfunctie moet in werking treden.
Opmerking: Als het rij-inschakelsysteem in gebruik is,
kan de machine gaan rijden in een richting die
tegengesteld is aan de richting waarin de joystick
voor rijden en sturen wordt bewogen.
Gebruik de kleurgecodeerde
richtingpijlen op de
platformbediening en het
rijchassis om de rijrichting te
bepalen.
Wanneer de rij-joystick niet binnen twee seconden na
het bewegen van de rij-tuimelschakelaar wordt
verplaatst, treedt de rijfunctie niet in werking.
38
Beperkte rijsnelheid testen
74 Druk de voetschakelaar in.
75 Breng de arm omhoog tot 10° boven de
horizontale lijn.
76 Verplaats de rij-joystick langzaam naar de
maximale rijstand.
Resultaat: De maximaal haalbare rijsnelheid met
de primaire arm geheven mag niet hoger zijn dan
18 cm per seconde.
Opmerking: De machine legt 12 m af in 68 seconden.
77 Laat de arm neer in de transportstand.
78 Schuif de arm 1,2 m uit.
79 Verplaats de rij-joystick langzaam naar de
maximale rijstand.
Resultaat: De maximaal haalbare rijsnelheid met
de primaire arm geheven mag niet hoger zijn dan
18 cm per seconde.
Opmerking: De machine legt 12 m af in 68 seconden.
80 Breng de arm omhoog tot 50° boven de
horizontale lijn en schuif de arm vervolgens uit tot
de maximum lengte.
81 Verplaats de rij-joystick langzaam naar de
maximale rijstand.
Resultaat: De maximaal haalbare rijsnelheid met
volledig uitgeschoven arm mag niet hoger zijn
dan 4,5 cm per seconde.
Opmerking: De machine legt 12 m af in
270 seconden.
SX-150 • SX-180
Derde uitgave • Tweede druk
Onderdeelnr. 1262336DU
