Instructies pijphouders

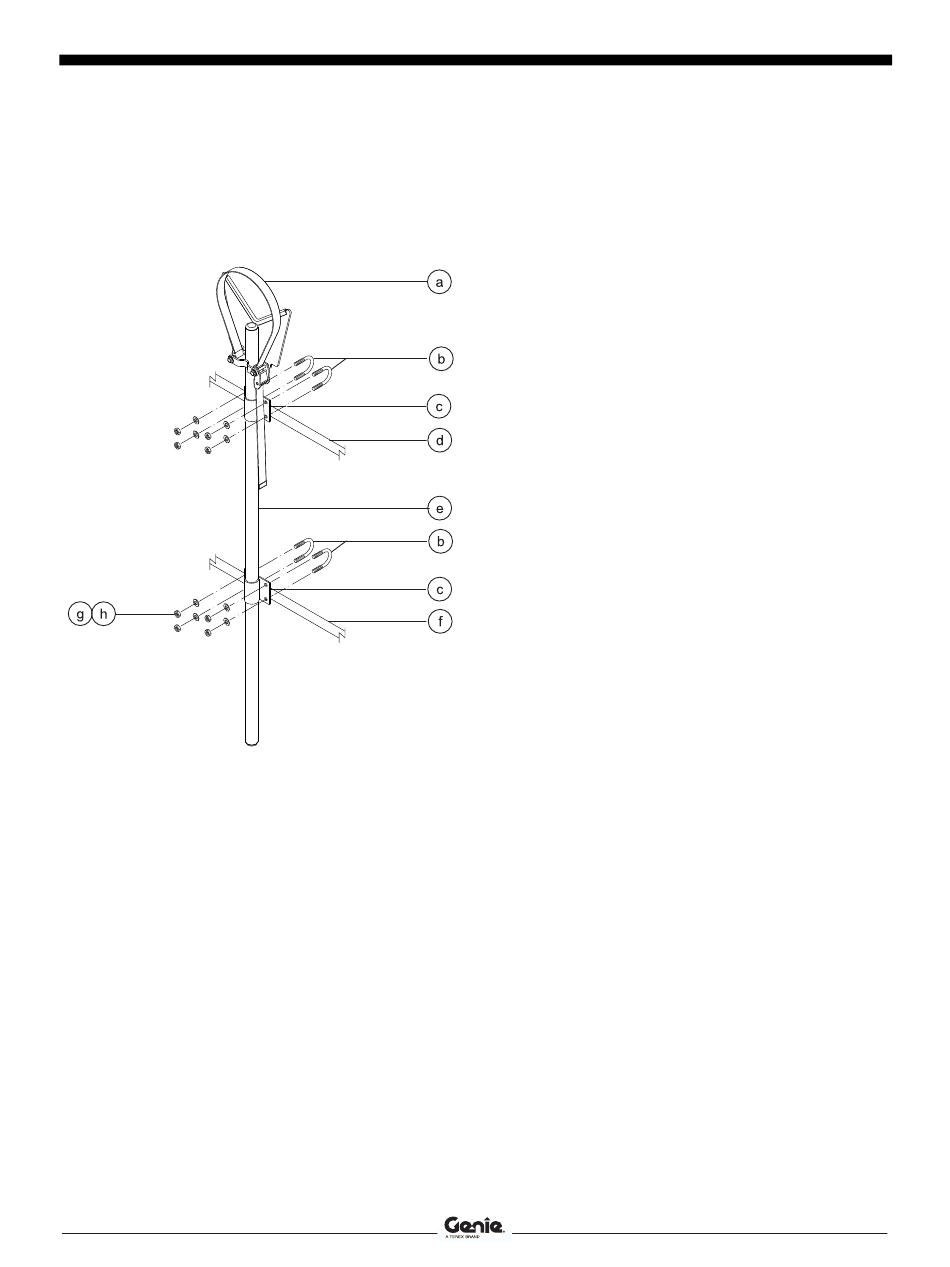

Het pijphouderpakket bestaat uit 2 pijphouders die elk
aan een zijde van het platform worden geplaatst en
met veerstroppen aan de veiligheidsreling worden
gemonteerd.
a
band
b
veerstroppen
c
pijphouderbevestiging
d
bovenste platformreling
e
pijphouderlaswerk
f
middelste platformreling
g
platte ringen
h
nylock moeren
54
Houd u aan het volgende:
Pijphouders moeten aan de binnenzijde van het
platform worden geplaatst.
Pijphouders dienen de platformbediening of de
toegang naar het platform niet te blokkeren.
De onderzijde van de pijphouderbuis moet op de
platformvloer rusten.
Zorg dat het platform horizontaal staat voordat u
een pijphouder plaatst.
Plaatsing van pijphouders
1
Plaats aan beide zijden van het platform een
pijphouder. Raadpleeg de illustratie links. Zorg
dat de onderzijde van de pijphouderbuis op de
platformvloer rust.
2
Plaats twee veerstroppen vanaf de buitenkant
van de platformreling door elke
pijphouderbevestiging.
3
Zet elke veerstrop vast met 2 ringen en
2 moeren.
SX-150 • SX-180
Derde uitgave • Tweede druk
Onderdeelnr. 1262336DU
