1
2

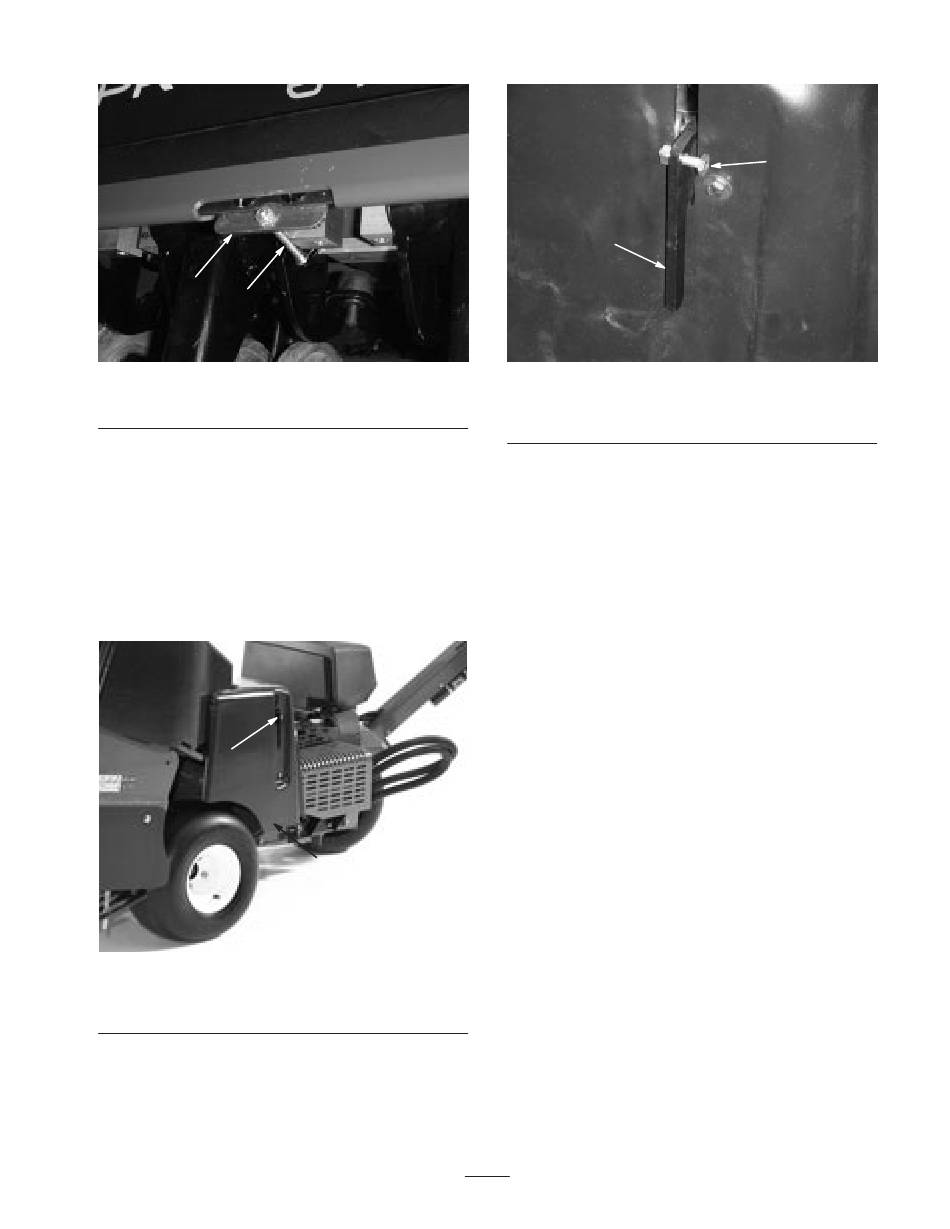

Figuur 7
1. Plaat van kap
3. Zet de tapbout vast aan de plaat van de kap met een #
10 borgmoer.
Drijfriemkap bevestigen
(vereist conform EU-voorschriften)
1. Steek een 1/4 x 1 inch tapbout door de handgreep van
de vergrendeling van de drijfriemkap en zet deze vast
met een 1/4 borgmoer (Fig. 8 en Fig. 9).
2
Figuur 8
1. Drijfriemkap
2. Tapbout en moeren
1
2. Handgreep van
vergrendeling
15
1
Figuur 9
1. Handgreep van
vergrendeling
Pennenhouders,
beschermvingers en pennen
monteren
Er is een breed scala pennenhouders, beschermvingers en
pennen verkrijgbaar voor de verluchter. Zie blz. 23 voor
de montage-instructies.
2
2. Tapbout en moer
