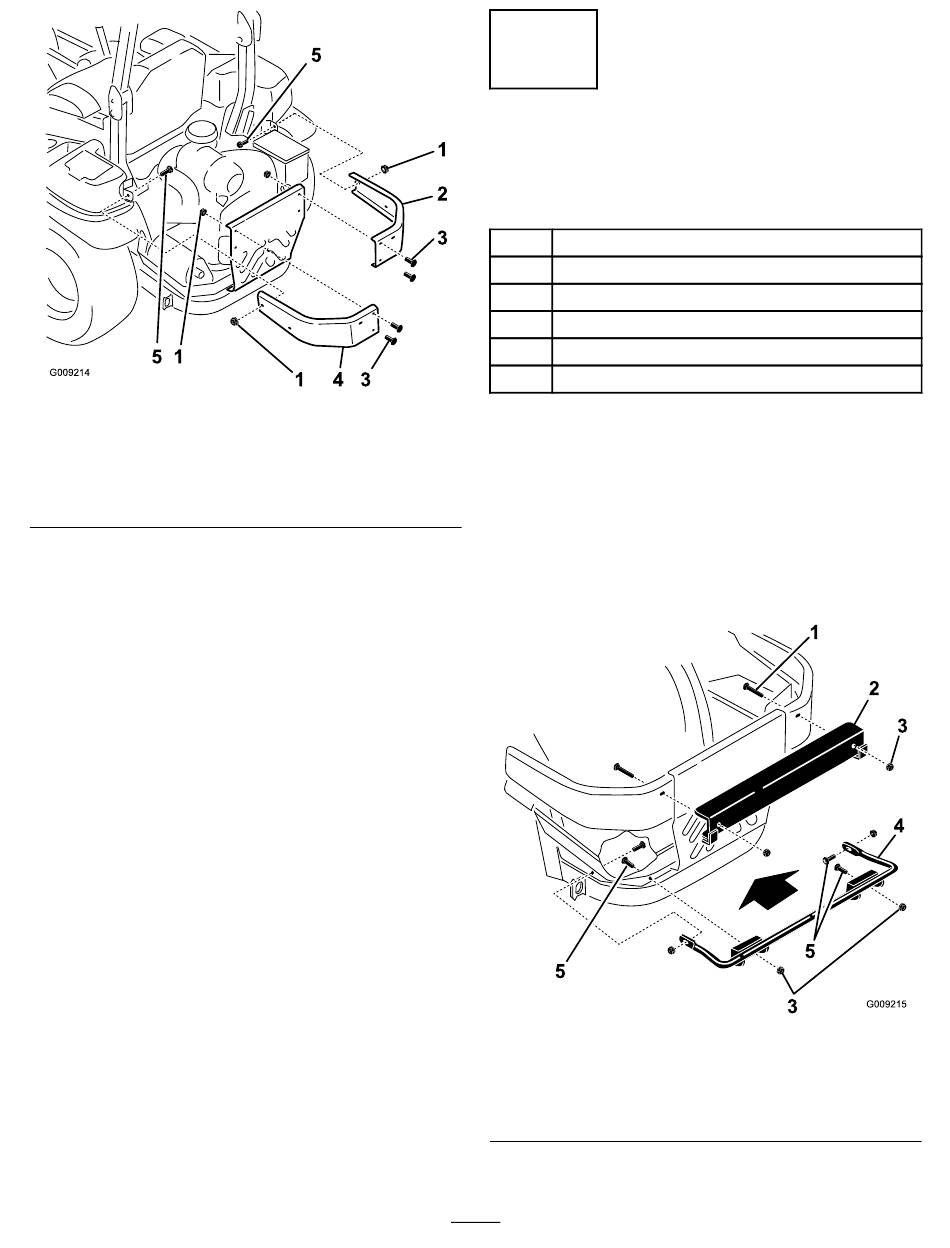

Figuur 5
1. Flensmoer (⅜")
2. Rechterbumper
3. Gebruik de bestaande
bouten
g009214
4. Linkerbumper
5. Bout (⅜" x 1¼")
3
Montagebeugels voor
grasvanger bevestigen
Benodigde onderdelen voor deze stap:
1
Bovenste montagebeugel
1
Onderste montagebeugel
4
Slotbout (⅜" x 1¼")
2
Slotbout (½" x 2½")
4
Flensmoer (⅜")
2
Flensmoer (½")
Procedure
1.
Bevestig de onderste montagebeugel aan
het frame van de machine met behulp van
4 slotbouten (⅜" x 1¼") en 4 flensmoeren (⅜"),
zie
Figuur
6.
2.
Monteer de bovenste montagebeugel aan de
zijbumpers links en rechts met 2 slotbouten
(½" x 2½") en 2 flensmoeren (½"), zie
1. Slotbout (½" x 2½")
2. Bovenste montagebeugel
3. Flensmoer (½")
10
Figuur
Figuur 6
4. Onderste montagebeugel
5. Slotbout (⅜" x 1¼")
6. Flensmoer (⅜")
6.
g009215
