1.- ALGEMENE EIGENSCHAPPEN

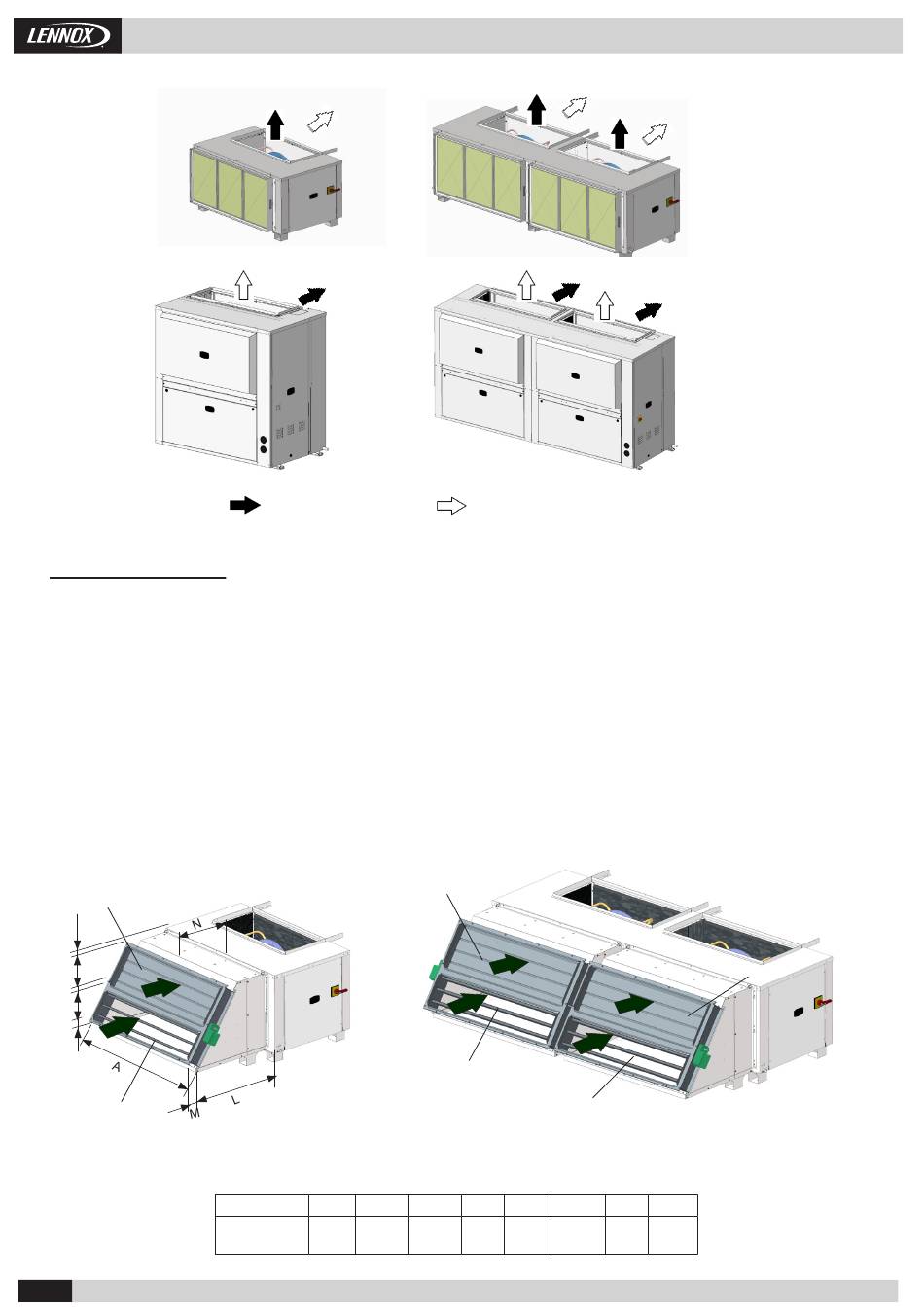

1.11.- LUCHTTOEVOERCONFIGURATIES.
1.12.- OPTIES.
OPTIES VERSE LUCHT.
Vrije koeling.
1.- WERKING.
De besturing vergelijkt de waarden van de temperatuur tussen buitenlucht en ruimtetemperatuur aan de hand van de
sondes; als er een negatief verschil is en de veiligheidselementen maken het mogelijk (sondes afvoertemperatuur),
dan reageert de besturing op de servomotor die de buitenklep opent en de retourklep sluit. Op die manier kan de
koele buitenlucht in de ruimte komen.
De klep wordt proportioneel geregeld. Als er niet veel vraag is naar lucht binnenshuis, kan het genoeg zijn om alleen
maar vrije koeling te hebben om de ruimte te conditioneren. Als er een grotere vraag naar lucht is, kan het nodig zijn
dat de vrije koeling en de unit in verschillende koelfasen werken.
2.- VOEDING EN INSTALLATIE.
De optie vrije koeling wordt los meegeleverd.
De retoursonde moet worden geïnstalleerd in het retourluchtinlaatkanaal.
RETOUR LUCHT
24
E
D
C
B
VERSE LUCHT
De stand van de kleppen kan afwijken van de op de tekeningen aangegeven stand, door het verwisselen van verse lucht
en retour lucht. .
• 24 •
STANDAARDUITVOERING
BINNENUNIT
1 CIRCUIT
025-035-045
UNITS
A
B
1 CIRCUIT
1000
148,5
2 CIRCUITS
OPTIONELE UITVOERING
(UIT TE VOEREN DOOR DE INSTALLATEUR)
RETOUR LUCHT
VERSE LUCHT
VERSE LUCHT
C
D
E
L
291
38,5
138
789,5
Installatiehandleiding • COMPACTAIR ADV2 IOM-MIL162D-0920 09/2020
RETOUR LUCHT
BINNENUNIT
2 CIRCUITS
060-075-085
M
N
100
307
