2.- INSTALLATIE

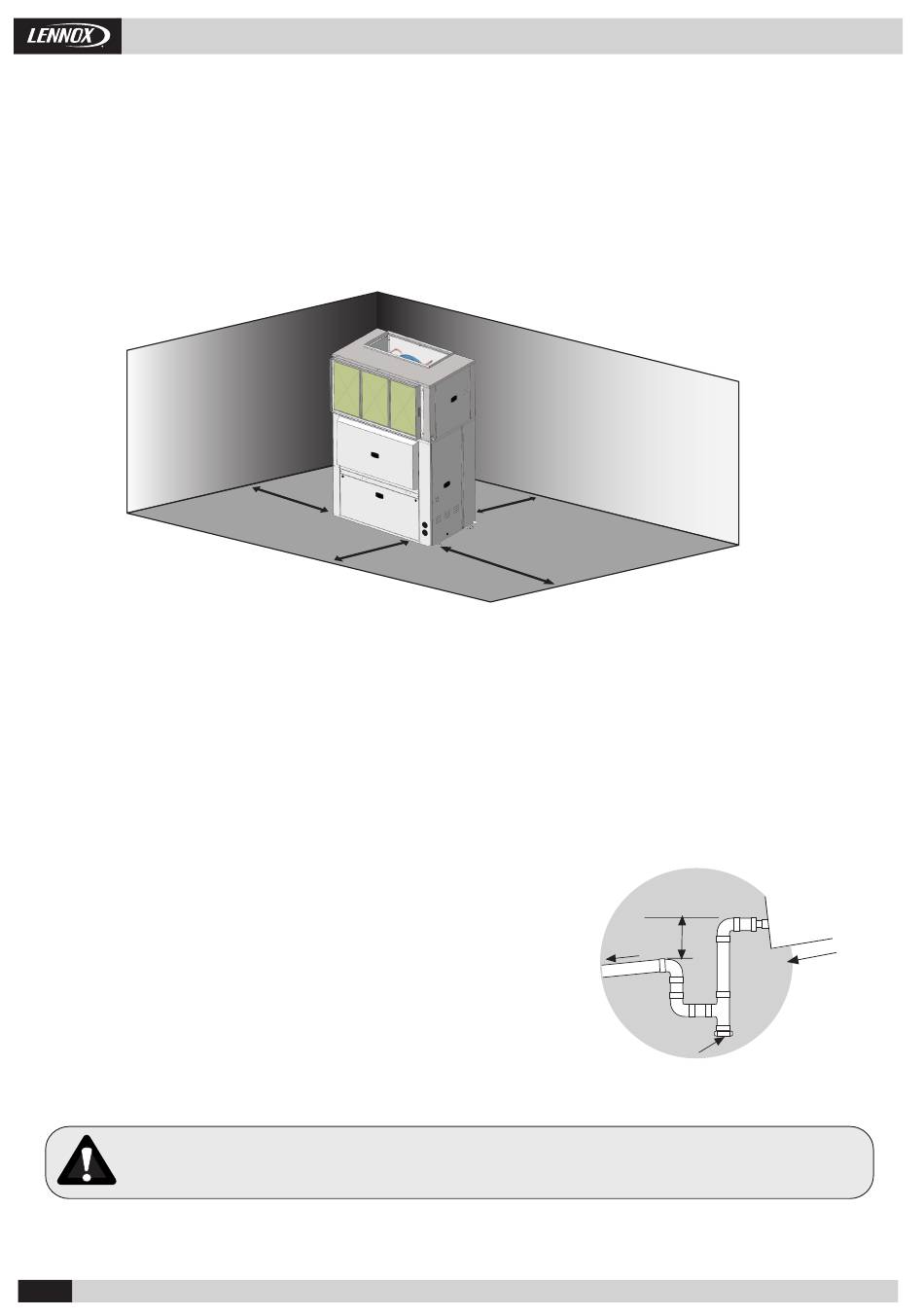

2.5.- BENODIGDE VRIJE RUIMTE VOOR DE WERKING.
Vrije ruimte rond de unit voor service- en onderhoudswerkzaamheden.
RUIMTE VOOR SERVICEWERKZAAMHEDEN
Houd voldoende ruimte vrij rond de unit voor onderhoud, gemakkelijke installatie van kanalen, afvoeraansluitingen, elektrische
installatie en het reinigen van filters en ook voor gemakkelijke toegang tot de unit.
LOCATIE
Installeer luchttoevoer- en luchtafvoerkanalen. De unit moet worden geassembleerd op eerder gemaakte basen en worden gezet
op absorberend en antivibrerend materiaal om te voorkomen dat de trillingen worden overgebracht op de structuur van het gebouw.
Plaats de trillingsdemper om knikken te voorkomen.
2.6.- AFVOEREN.
Alle buiten- en binnendelen van deze units beschikken over een stalen 3/4"-afvoerpijp met schroefdraad, gelast aan de condensbak.
De units met een dubbelcircuit (060/075/085) hebben twee afvoerbuizen, één aan elke zijde en beide moeten worden aangesloten.
Afvoerbuizen worden voor elke bak door een sifon vastgezet met een
hoogteverschil
van 80 mm om afwateringsproblemen als gevolg van de door de ventilatoren
gevormde druk te voorkomen.
De buizen moeten een hellingshoek van 2% hebben om het afvoeren van
condens te vergemakkelijken.
Kantel de unit ook lichtjes naar de afvoerzijde. Controleer of de
de condensbakken schoon zijn en vrij van vuil en ander afval van de werken
en of het water op de juiste wijze afvloeit.
De afvoeren moeten onafhankelijk zijn. De condensafvoer mag niet worden
verbonden met de afvoer van de verdamper
Om de juiste waterafvoer in de basis van de unit te verzekeren, om overloop of ijsophoping te voorkomen
• 32 •
1 m.
1 m.
Installatiehandleiding • COMPACTAIR ADV2 IOM-MIL162D-0920 09/2020
1 m.
1 m.
Mín. 80 mm.
2%
Inspectie- en reinigingsplug
2%
